根據相關規范，民用建筑中的高壓供配電系統經常采用單電源進線單母線方式、雙電源進線單母線方式、雙電源進線雙母線方式，在此基礎上可以進一步細分?，F(xiàn)在介紹一種不常見的高壓系統，如圖1所示，其特點如下：

（1）單母線分段

采用N（N≥2）個獨立的10kV（其他電壓等級的類似）電源，單母線分段數為N段，每段母線對應一路電源。

需要說明一下，現在電力系統聯網后，獨立電源的含義有所變化，國家電網公司的技術文件——《國網業擴供電方案編制導則》有“雙電源”的概念，類似于2009版《供配電系統設計規范》中的雙重電源，其定義如下：雙電源是指由兩個電源分別經過兩個獨立的供電線路向一個用電負荷實施的供電。即由兩個變電站或一個有多臺變壓器單獨運行的變電站中的兩段母線分別提供的電源。其中一個電源故障時，不會因此而導致另一電源同時損壞。

（2）相鄰母線設有聯絡斷路器

如圖1所示，母線B1與B2間設有聯絡斷路器Q11，母線B2與B3間設有聯絡斷路器Q22。

當聯絡斷路器與其相聯絡的電源主進斷路器在同一配變電所內時，就是我們經常使用的“母聯”。相反，當聯絡斷路器與其相聯絡的電源主進斷路器不在同一配變電所內時，可以稱為“站聯”，即變電所之間的聯絡。

（3）母線形成環形

如前所述，母線B1與B2間設有聯絡斷路器Q11，母線B2與B3間設有聯絡斷路器Q22，以此類推，最后一段母線Bn再與第一段母線B1間設置聯絡斷路器Qnn，形成環形。如此結構將給供配電系統帶來諸多靈活性，理論上可靠性將大大提高。

（4）電源進線數量與聯絡斷路器數量相等

參見圖1，母線B1、B2、……、Bn分別對應電源1、電源2、……、電源n。

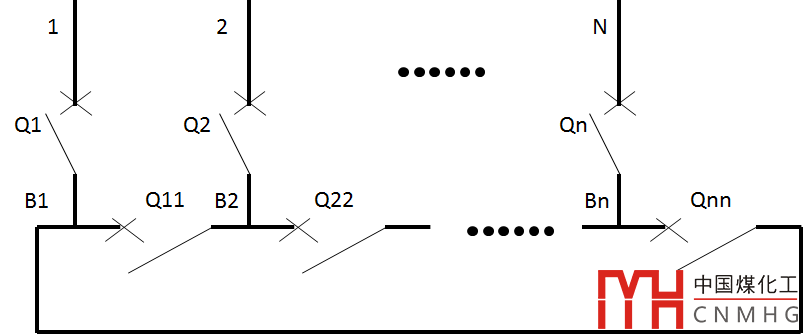

圖1 分段單母線環形結構的高壓系統

顯而易見，這種方案可以充分利用N個電源的作用，可靠性可以提高。但復雜性也提高，各種運行狀態非常復雜，對運行人員的要求極高。建議N不宜大于4。國家體育場“鳥巢”、協和醫院新院區等采用此方案，10kV電源數量是4，即N=4。北京地鐵5號線等也采用此方案！

該方案適用于對可靠性要求高的場合。
