從夫妻浴室觸電身亡說起

1、事故簡述

據網易荊州新聞網消息，2015年10月25日晚，湖北省公安縣×××鎮×××村一對不足50歲的夫妻雙雙觸電身亡。次日早晨鄰居趕到時，現場還冒著火星，電源并沒有跳閘。浴室里的熱水器為某品牌的電熱水器，鑒定報告確定系電擊傷致死。

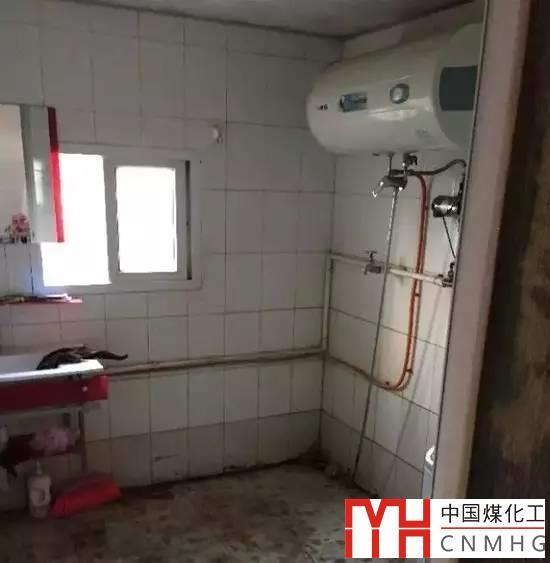

圖1 事故現場（照片引自網易新聞）

2、原因分析

事故原因已經由鑒定部門提供鑒定報告，系電擊事故。說明電擊防護出現問題，沒有起到防護作用，次日鄰居發現尚有電火花，線路沒有跳閘，保護沒起作用，具體原因暫不知曉。

3、電氣設計要點

對于浴室如何設計？

《民用建筑電氣設計規范》JGJ 16-2008第12.9.2條，并結合本事故，有如下幾點設計要點：

1） 安全防護屬于無盆淋浴區域，區域見圖2。

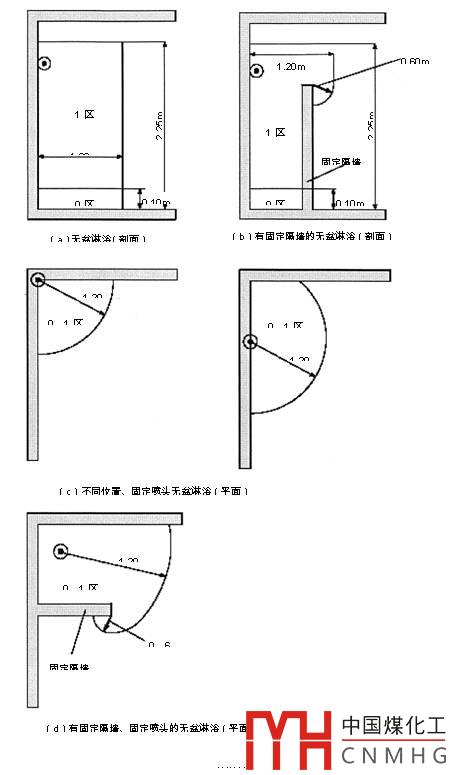

圖2 無盆淋浴分區示意圖

圖中，

0區：是指浴盆、淋浴盆的內部或無盆淋浴1區限界內距地面0.10m的區域。

1區的限界是：圍繞浴盆或淋浴盆的垂直平面；或?qū)τ跓o盆淋浴，距離淋浴噴頭1.20m的垂直平面和地面以上0.10m至2.25m的水平面。

2區的限界是：1區外界的垂直平面和與其相距0.60m的垂直平面，地面和地面以上2.25m的水平面。

分區是設計的基礎。

2） 建筑物除應采取總等電位聯結外，尚應進行輔助等電位聯結。

當保護不能滿足要求時，需設置輔助等電位聯結，其需將0、1及2區內所有外界可導電部分（如水管、金屬扶手、金屬淋浴噴頭等），與該區內的外露可導電部分（如電熱水器外殼）的保護導體連結起來。

圖3 衛生間輔助等電位聯結示意圖

3） 在0區內的電氣設備必須采用標稱電壓不超過12V的安全特低電壓（ELV）供電，其安全電源應設于2區以外的地方。

從圖1可知，電熱水器位于1區，其電源位置不詳。

4） 在使用安全特低電壓（ELV）的地方，不論其標稱電壓如何，應采取下列措施實現直接接觸防護：

（1）防護等級至少是IP2X的遮欄或外護物；

（2）能耐受500V試驗電壓歷時1min的絕緣。

因此，各分區里的電氣設備，對防護等級有較高的要求，0區：IPX7；1區：IPX5；2區：IPX4(公共浴池為IPX5)。當然，安裝在2區內的防濺型剃須插座可不受此限制。

5） 不允許采取用阻擋物及置于伸臂范圍以外的直接接觸防護措施；也不允許采用非導電場所及不接地的等電位聯結的間接接觸防護措施。

6） 對線路也有較高的要求。在0、1及2區內宜選用加強絕緣的銅芯電線或電纜；在0、1及2區內，不允許非本區的配電線路通過；也不允許在該區內裝設接線盒。

7） 開關和控制設備的裝設，應符合以下要求：

（1）0、1及2區內，不應裝設開關設備及線路附件。在2區外如安裝插座，其供電應符合下列條件：

——由隔離變壓器供電。

——由安全特低電壓供電。

——由剩余電流動作保護器保護的線路供電，其額定動作電流值不應大于30mA。

（2）任何開關和插座，距預制淋浴間的門口不得小于0.6m。

現實中，很少采用ELV系統和隔離變壓器為電熱水器供電，因此，剩余電流動作保護器保護是常用的措施。

8） 當未采用安全特低電壓供電及安全特低電壓用電器具時，在0區內，只允許采用專用于浴盆的電器；在1區內，只可裝設電熱水器；在2區內，只可裝設電熱水器及Ⅱ類燈具。

本案例熱水器裝于1區。

4、其他要注意的問題

1）電源插座必須使用帶接地極的三孔插座，施工時必須將相線、零線、保護接地導體（PE）正確連接，不得接錯。

2）電熱水器長期處于潮濕場所，一定會影響到其使用壽命，不應超期使用。
