新信息，先睹為快——超高層建筑電氣新數據
時間：2020-07-28
來源：炳華話電氣
瀏覽：
在剛剛結束的中國建筑學會建筑電氣分會2017年年會上，一本書引起大家的關注，如圖1所示為《2016年中國建筑學會建筑工程優秀設計獎（建筑電氣）獲獎作品集》，該書不僅供大家學習、參考之用，還可以從書中尋找出更有價值的東西。
圖1 優秀工程作品集
表1為作品集中的超高層建筑工程電氣相關數據，經數據處理得出最右側一列的變壓器單位容量，圖2則更為直觀。
表1 作品集中的超高層建筑工程電氣相關數據
| 項目名稱 | 建筑類型 | 建筑高度 | 層數 | 總建筑面積（m2） | 變壓器總?cè)萘浚╧VA） | 變壓器單位容量（VA/m2） | |
| 地下 | 地上 | ||||||
| 青島華潤中心萬象城、公寓式酒店、寫字樓 | 商業、酒店、辦公 | 199 | 3 | 40 | 527000 | 41700 | 79.13 |
| 日照國際金融中心 | 辦公 | 128.3 | 2 | 34 | 156370 | 11600 | 74.18 |
| 濟南華強廣場綜合體 | 辦公、住宅、商業 | 150.1 | 3 | 33 | 223000 | 15700 | 70.40 |
| 大眾傳媒大廈 | 辦公 | 147.75 | 3 | 34 | 83133.37 | 5700 | 68.56 |
| 昆鋼科技大廈 | 辦公、酒店 | 220 | 3 | 50 | 148629 | 12600 | 84.77 |
| 南昌綠地中央廣場（A區 綠地中心） | 商業、酒店、住宅、辦公 | 300 | 3 | 59 | 290000 | 34200 | 117.93 |
| 普利中心 | 辦公、商業 | 292.8 | 3 | 60 | 197140 | 24200 | 122.76 |
| 世茂國際中心 | 酒店、辦公 | 273.88 | 3 | 58 | 167878 | 19660 | 117.11 |
| 上海國際航運服務中心（東地塊） | 機場 | 180 | 34 | 196208 | 16600 | 84.60 | |
| 上海城開無錫蠡湖項目 | 商業、辦公 | 42 | 190000 | 11860 | 62.42 | ||
| 綠地金融中心 | 商業、辦公 | 200 | 4 | 45 | 292183 | 32400 | 110.89 |
| 粵電信息交流中心 | 辦公 | 151.18 | 5 | 32 | 56069 | 4000 | 71.34 |
| 珠江新城J2-2項目 | 商業、辦公 | 318 | 5 | 67 | 180000 | 21900 | 121.67 |
| 廣州珠江新城商業、辦公樓1幢B2-10地塊（財富中心） | 辦公 | 309.4 | 4 | 68 | 210477 | 24200 | 114.98 |
| 中國移動深圳信息大廈 | 辦公 | 180 | 4 | 36 | 103174.71 | 8900 | 86.26 |
| 南湖名都廣場 A座 | 酒店、辦公 | 215.35 | 5 | 50 | 130341.13 | 12700 | 97.44 |
| 重慶江北嘴金融城3號工程 | 商業、辦公 | 180.25 | 263412.89 | 23060 | 87.54 | ||
| 深圳中洲控股金融中心 | 辦公、酒店、住宅 | 302.95 | 3 | 61 | 233901 | 23500 | 100.47 |
| 奧林匹克公園瞭望塔 | 展覽 | 246.8 | 18687 | 5260 | 281.48 | ||
| 南寧市五象湖綜合配套工程 | 酒店 | 112 | 1 | 5 | 160132 | 5200 | 32.47 |
| 升龍希爾頓酒店 | 酒店 | 137 | 2 | 22 | 72000 | 8500 | 118.06 |
| 月亮灣地塊B-05項目 | 辦公、商業 | 222.8 | 3 | 47 | 12884 | 0.00 | |
| 南寧華潤中心幸福里一期 | 住宅 | 170 | 2 | 45 | 163206.75 | 7020 | 43.01 |
| 鄭州華潤中心二期（悅府一期） | 住宅 | 199.65 | 3 | 63 | 327340.66 | 7500 | 22.91 |
從表1和圖2可知，除奧林匹克公園瞭望塔項目的變壓器單位容量為281.5VA/m2外，其他均在122VA/m2及以下，符合國家標準圖集《超高層建筑電氣設計與安裝》14D801的要求。奧林匹克公園瞭望塔是北京奧林匹克森林公園中的觀光塔，建筑面積較小，而用電設備相對較大，其變壓器單位容量較大是可以理解的。除去奧林匹克公園瞭望塔，平均值為84.09VA/m2，出乎我們的預留。
圖2中最后兩個項目為純住宅超高層建筑，變壓器單位容量分別為43VA/m2和23VA/m2，由于純住宅的超高層建筑樣本數量較少，不足以說明問題，有待進一步收集數據。

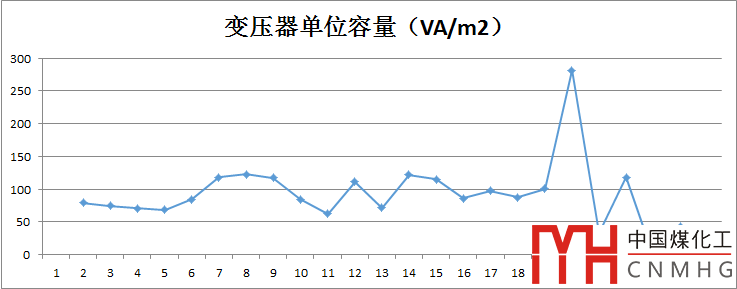

圖2 超高層建筑變壓器單位容量一覽表

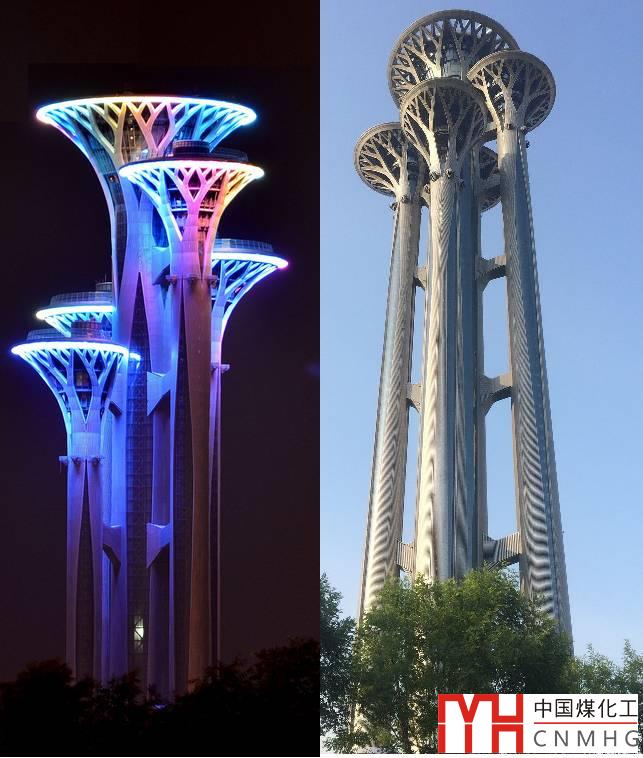

圖3 奧林匹克公園瞭望塔
