電力電纜的防水研究

電纜載流是主要功能，但絕緣受潮將影響到電纜的正常運行，更有甚者會引起短路造成事故。礦物絕緣電纜有著非常優越的防火性能，但其絕緣材料采用極易吸潮的氧化鎂，一旦氧化鎂受潮將導致絕緣下降。這是大家最為關心的，也就是說，不能因?yàn)榻鉀Q防火問題而忽視電纜的防水防潮問題。為此筆者對各類電纜進行防水試驗研究。

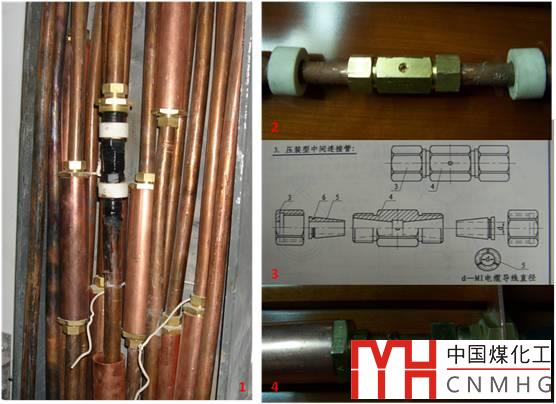

圖1 BTTZ電纜連接器及電纜端頭

如圖1所示，礦物絕緣電纜中間連接器（1、2圖）是將兩根同規格電纜連接在一起并形成良好載流能力的電纜附件，連接器應具有與電纜同樣效果的載流、防火、防水等性能。礦物絕緣電纜為重要的消防負荷供電，當接頭工藝達不到技術標準要求時（3圖），一旦進去潮氣，將會造成不可估量的事故。礦物絕緣電纜另外需要關注的重點是電纜端頭（4圖），如果端頭密封不好，同樣會造成氧化鎂受潮，降低電纜的性能。

試驗在國家體育場工地現場進行，試驗器材比較簡陋，但很實用，參見圖2。將水注入簡易水槽中，水深約1m。試驗方法、試驗要求等參見附錄1，試驗數據參見附錄2。試驗結論如下：

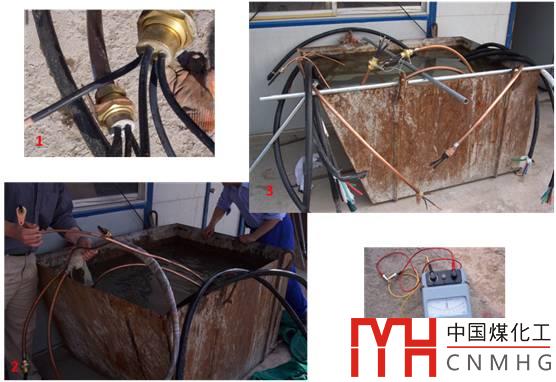

圖2 試驗現場

（1）交聯聚乙烯耐火電纜、低煙無鹵交聯聚乙烯耐火電纜、低煙無鹵輻照交聯聚乙烯阻燃電纜、低煙無鹵干法交聯聚乙烯阻燃電纜防水性能優良；

（2）礦物絕緣電纜沒有連接器防水性能優良，如果中間有接頭，其連接器需嚴格按照國家標準圖的要求實施。

（3）礦物絕緣電纜的端頭是防水防潮的重點之一，除端頭封堵材料具有良好的密封效果外，還要求電纜芯線連接用電設備、開關或控制器件時不應造成端頭材料密封失效，同時要求端頭應安裝在防護等級不低于IP54的開關柜、控制柜、接線盒中。

附錄1 電纜防水測試大綱

試驗時間: 年 月 日

試驗地點:

執行標準:

參加人員: 李炳華、朱景明、馬明東、李戰贈、張宏偉、權新等

一、 試驗?zāi)康?/span>

當電纜受潮后，電纜的絕緣是否能達到正常運行要求，這是關系到設備能否安全、正常、可靠運行的大事。通過本試驗，尋找出滿足防潮要求的電力電纜，以保證國家體育場供電的可靠性和安全性。

二、試驗標準

自定試驗標準，見試驗方法。

參考GJB367.2中《411濕熱試驗》。

三、試驗儀器和材料

1、儀器儀表

表1

2、電纜

表2

3、水池

水池在室內，水深不小于0.5m，水溫為常溫。

四、試驗方法

1、將電纜試品按表2序號進行編號。

2、將水池內沖入自來水，水深不低于0.5m，測量水溫。

3、分別測出在正常環境下試驗樣品各相絕緣電阻。

4、將試品中間部位浸入水中，試品的兩端斷面不得進水，48小時后取出，擦干后測量各試品各相絕緣電阻。

5、將試品完全浸入水中，48小時后取出，擦干后再次測量各試品各相絕緣電阻。

五、結論

按照第四部分進行試驗，電纜中間浸泡后，其絕緣電阻應不低于2mΩ，否則判定為不滿足防潮要求，不能在國家體育場工程中使用。

中國建筑設計研究院

中信國華工程公司

2005年12月13日

附錄2 測量記錄單

測量記錄單

試驗地點： 國家體育場工地 試驗開始時間： 2006.6.1~6.10

水溫： ℃ 水深： 1 m

規格： 5×35 mm² 長度： 5 m
