一見到“耐火”頭就痛，但又無法回避！這不，又來了“阻燃橋架”
朋友，你用過耐火電纜橋架嗎？什么是耐火橋架？
1、耐火橋架的定義

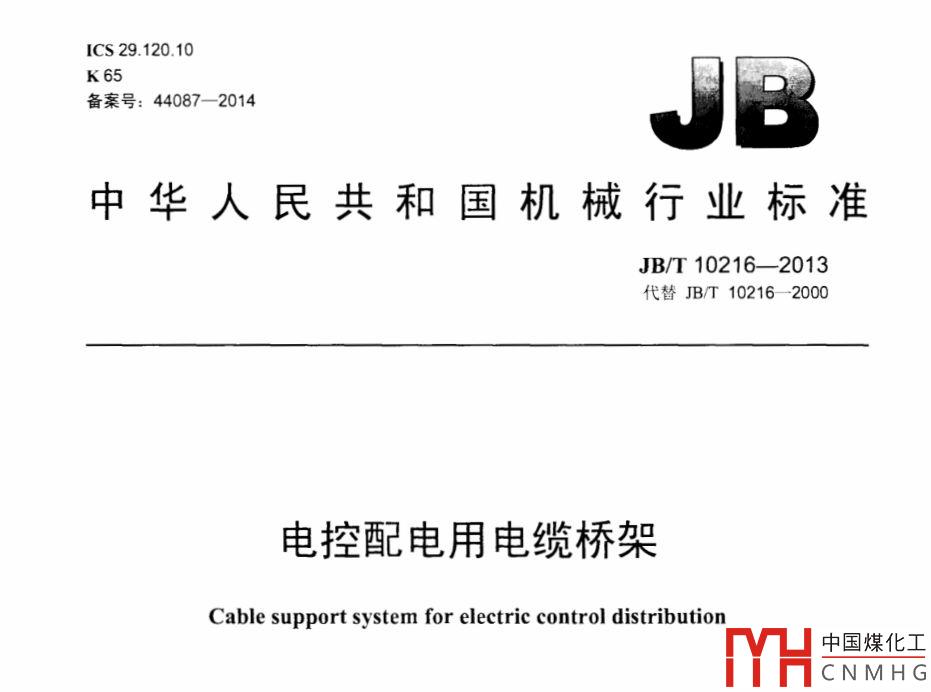

下面讓我們看看定義，JB/T 10216-2013《電控配電用電纜橋架》是為數不多定義耐火電纜橋架的標準，該標準同時給出英文術語，即 cable tray system resistance to fire，其定義為：由電纜橋架的直線段、彎通、附件和支吊架等組成，用以支撐電纜具有連續的剛性結構系統，該系統維持工作時能達到規定的耐火要求，有些場合可簡稱耐火槽盒。
2、耐火橋架的耐火等級
耐火電纜橋架耐火等級可分為三級，見表1。
表1 耐火電纜橋架的耐火等級及其代號
| 耐火等級代號 | N I | N II | N III |
| 持續工作時間 | ≥60 | ≥45 | ≥30 |
標準指出，耐火橋架中的防火層的非金屬耐火材料應符合GB 8624-2012中燃燒性能不低于B級的規定。這是耐火橋架的關鍵點！
3、耐火橋架的類型
耐火橋架有三種類型，參見表2。
表2 耐火橋架的類型
| 序號 | 類型 | 說明 |
| 1 | 復合耐火型 | 外層為鋼制鍍鋅后涂覆鋼結構防火涂料，內層為非金屬防火層 |
| 2 | 普通耐火型 | 鋼制鍍鋅后內外層涂覆鋼結構防火涂料，或用非金屬耐火材料制造 |
| 3 | 其他結構型 | 有用戶與制造商協商確定，并符合耐火等級試驗規定 |
4、耐火橋架的性能試驗
表3所示為玻璃鋼制和復合型橋架及其他非金屬耐火材料制橋架的性能試驗。

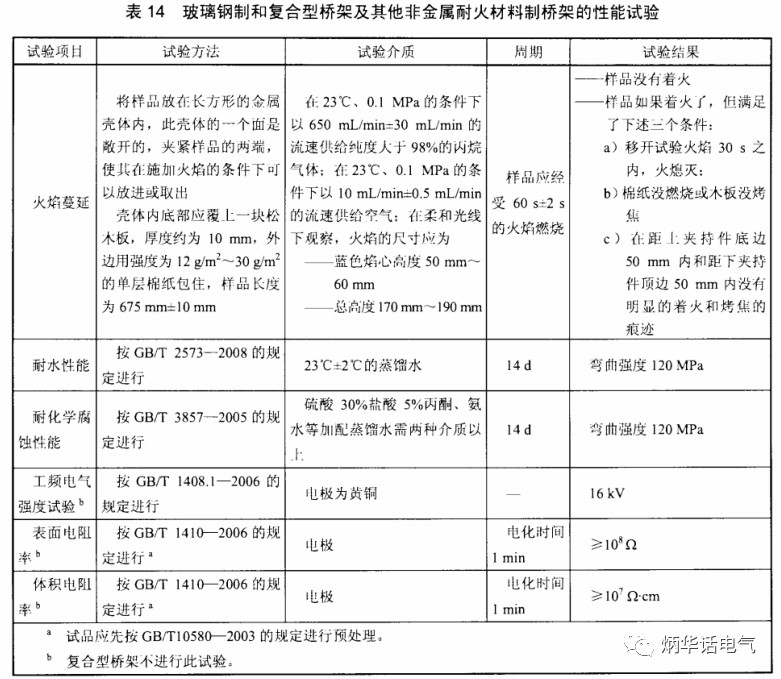

表3 玻璃鋼制和復合型橋架及其他非金屬耐火材料制橋架的性能試驗
如此看來，耐火橋架還是比較復雜的，有一定技術含量。
5、阻燃橋架的設想
但是，該標準沒有定義阻燃橋架，故此筆者試圖給出定義如下：
阻燃電纜橋架 Flame retardance cable tray system：由電纜橋架的直線段、彎通、附件和支吊架等組成，用以支撐電纜具有連續的剛性結構系統，該系統維持工作時能達到GB 8624《建筑材料及制品燃燒性能分級標準》規定的阻燃要求。
根據GB 8624《建筑材料及制品燃燒性能分級標準》，阻燃橋架可分為A、B1、B2、B3四個等級。
但是，阻燃橋架的試驗項目、方法等期待產品企業進一步深入。
