1、自動切斷電源的電擊防護措施

根據GB16895.21-2011/IEC60364-4-41第411. 3. 2. 2 對于不超過32 A的終端回路，其最長的切斷電源的時間見表1。

表1 最長的切斷時間

注：1當TT 系統采用過電流保護電器切斷電源，且其保護等電位聯結連接到電氣裝置的所有外露可導電部分時，該TT系統可以采用表中TN 系統最長的切斷電源時間。

2 Uo :交流或直流線對地的標稱電壓。

2、TN系統用斷路器作為故障防護時電纜最大長度的計算公式

根據《工業與民用供配電設計手冊》第四版，TN系統用斷路器作為故障防護時回路允許最大長度計算如下：

• U0——相電壓，我國為220V；

• Sph——相導體截面積，mm2； Spe：保護導體截面積，mm2； Spen：保護接地中性導體截面積，mm2；

• m——相保比，Sph/Spe或Sph/Spen，取整數；

• ρ1——正常工作溫度下的電阻率，Ω.mm2/m。20℃電阻率如下：Ø銅：1/54Ø鋁：1/34Ø鋁合金：1/31

考慮正常使用及短路時的發熱，取1.25的增大系數

• Im——斷路器順時多短延時動作電流最大值，A。

• MCB瞬時脫扣電流值，B曲線為5In，C曲線為10Ln；

• MCCB瞬時或短延時脫扣電流值，5,10,11,12~15In；

本表為考慮D曲線及非常規倍數的脫扣器整定值。

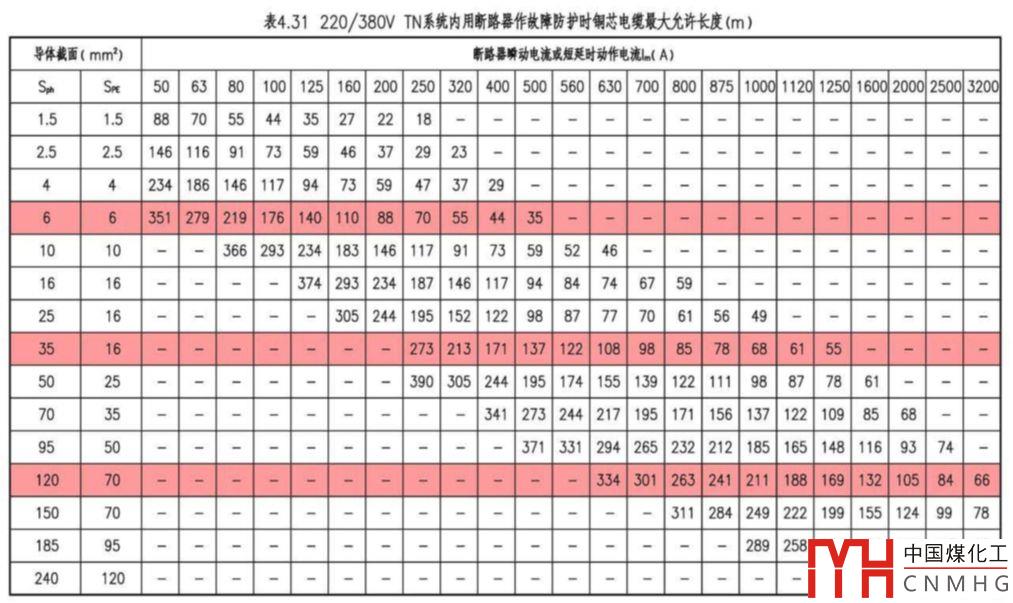

3、TN系統用斷路器作為故障防護時電纜最大長度的實用表格

根據上式計算得出下表：

其它實用表格詳見《建筑電氣常用數據》19DX101-1。

4、示例

【例】某照明配電箱出線回路采用MCB作為保護電器，導線采用BYJF（E）-2.5mm2，根據脫扣器類型，確定滿足保護靈敏度要求的線路最長距離是多少？

【解】根據MCB瞬時脫扣電流，及導線BYJF（E）-2.5mm2，查表4.31得出線路最長距離如下表：
