直流配電實施起來處處是“坑”，步步都需要研究和認證。因此，現階段直流配電是勇敢者、探索者的園地！

背景情況

深圳市建筑科學研究院股份有限公司有一群這樣的探索者，他們研究、設計的深圳未來大廈是一項特殊的項目，綠色是必須的，技術是支持力量。其中直流配電是電氣專業中的最大亮點和難點。該項目的電氣總工李雨桐如是說，每走一步都是“坑”，處處都需要研究、探討和論證。他在2019中國建筑學會建筑電氣分會“建筑電氣節能技術應用論壇”上的學術報告講述了他們的探索歷程，值得全行業學習和尊敬。

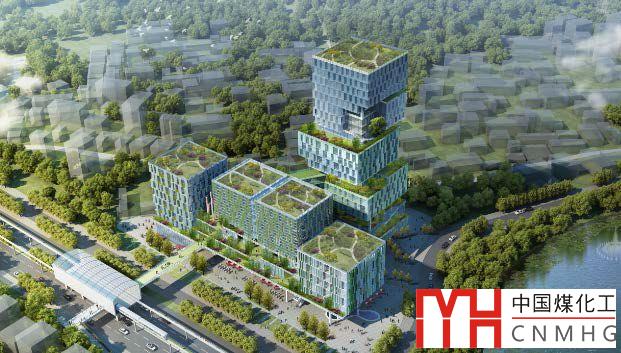

圖1深圳未來大廈效果圖

深圳未來大廈位于深圳市龍崗區坪地，用地面積11037.76m2，建筑面積62523m2。建筑主要功能包括辦公、居住、實驗、展示、文化交流等多種功能，探索未來的低碳生活、工作模式?？紤]到適應可變工作空間的需求，電氣設計需要滿足這些要求。

負荷分析

未來大廈的直流用電負荷的負荷容量共計345kW，包括空調、照明、插座、安防、應急照明，并預留電動汽車充電設備及數據中心用電負荷。

分布式電源主要為150kWp光伏發電系統，市政為低壓電源，設有一臺630VA變壓器。

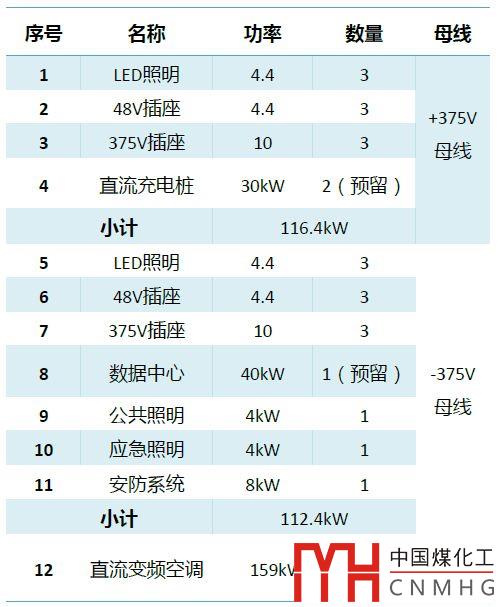

表1 負荷統計

低壓直流配電系統結構

經過多方案比較、研究，該項目的低壓直流配電系統初步確定采用雙極母線架構，低壓主干為直流ＤＣ±375V，另有DC48V特低壓系統。直流低壓系統符合本信息的文章：

民用建筑直流供配電系統的電壓等級。

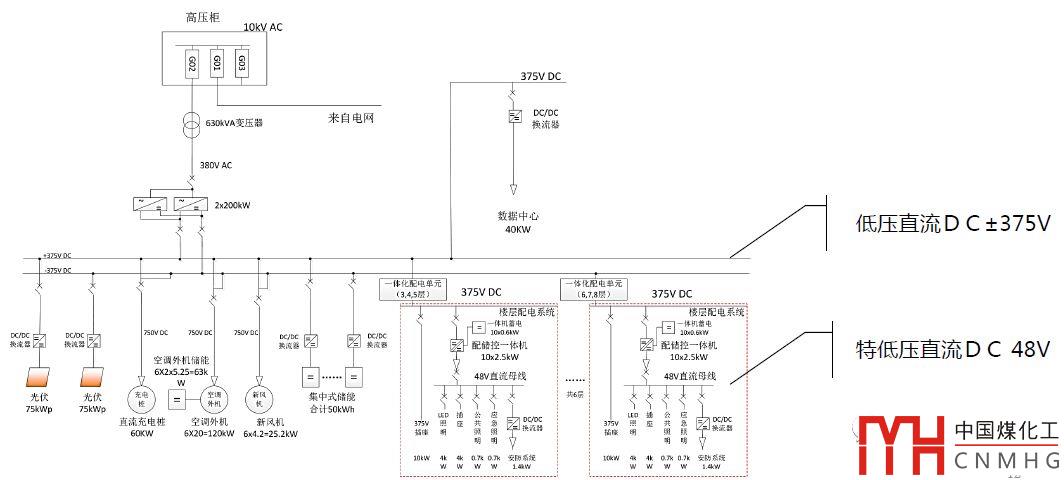

圖2 低壓直流系統圖

李雨桐總工還介紹了該項目的電壓等級布置及不同電器采用的供電電壓等級，具體有如下三種情況：

• 第一類包括：人員經常性接觸區域、豎向2米以下；小功率高頻率使用電器，功率100W以下：支持熱拔插、兼容現有斷路器和插座。

• 第二類：人員經常活動區域、豎向2米以上；中等功率，接觸頻率高、拔插頻率少的電器；220V對交流設備有兼容性，不改變使用習慣；斷路器有成熟產品，插座需要定制。

• 第三類：公共區域、設備間區域，專業人員操作維護；大功率，接觸頻率低、極少拔插；750V輸送能力大于交流380V；斷路器尚未有成熟產品。

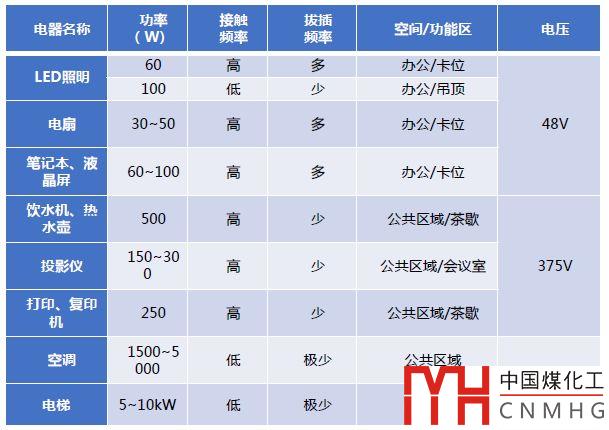

表2 用電設備的供電電壓等級

李雨桐總工的演講很精彩，是繼去年“節能論壇”上郝斌總監演講之后又一次系統講解未來建筑綠色理念和直流配電技術的學術報告，在行業里一定會引起大家的思考和探索研究。本文意在讓大家重視直流配電技術，多一些研究，少一些質疑。

感謝李雨桐總工！感謝深圳市建筑科學研究院股份有限公司的探索！

（注：本文根據李雨桐總工的報告編寫而成。）
