常見問題問與答（六十）
最近有朋友問，電纜的芯數與載流量的關系。筆者嘗試就此問題進行說明。
根據IEC 60364-5-52：2009《低壓電氣裝置 第5-52部分：電氣設備的選擇和安裝布線系統》，以PVC銅芯電纜和XLPE銅芯電纜為例，敷設方式為D1——多芯電纜穿管埋地敷設或敷設在埋地電纜管槽中，D2——帶護套單芯或多芯電纜直埋地敷設，無附加機械保護 。其載流量如表1所示。
表1PVC銅芯電纜和XLPE銅芯電纜載流量（A）
|
敷設方法 |
截面 mm2 |
帶負荷導體數和絕緣類型 |
|||
|
兩根PVC |
三根PVC |
兩根XLPE |
三根XLPE |
||
| D1/D2 |
1.5 |
22 |
18 |
26 |
22 |
|
2.5 |
29 |
24 |
34 |
29 |
|
|
4 |
38 |
31 |
44 |
37 |
|
|
6 |
47 |
39 |
56 |
46 |
|
|
10 |
63 |
52 |
73 |
61 |
|
|
16 |
81 |
67 |
95 |
79 |
|
|
25 |
104 |
86 |
121 |
101 |
|
|
35 |
125 |
103 |
146 |
122 |
|
|
50 |
148 |
122 |
173 |
144 |
|
|
70 |
183 |
151 |
213 |
178 |
|
|
95 |
216 |
179 |
252 |
211 |
|
|
120 |
246 |
203 |
287 |
240 |
|
|
150 |
278 |
230 |
324 |
271 |
|
|
185 |
312 |
258 |
363 |
304 |
|
|
240 |
361 |
297 |
419 |
351 |
|
|
300 |
408 |
336 |
474 |
396 |
|
將上表轉化為圖形更加直觀，便于看出兩芯與三芯載流量的關系。
圖1 PVC銅芯電纜兩芯與三芯載流量的關系
（藍線為兩芯電纜載流量，紅線為三芯電纜載流量）

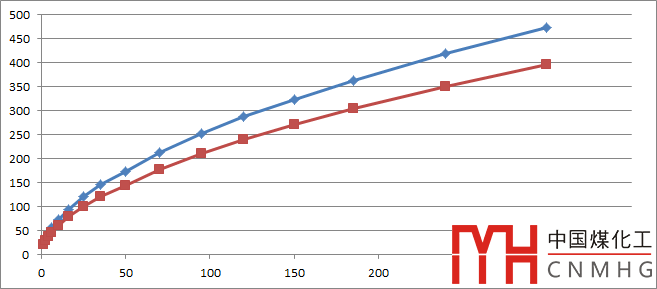

圖2 XLPE銅芯電纜兩芯與三芯載流量的關系
（藍線為兩芯電纜載流量，紅線為三芯電纜載流量）
由此可以看出，在相同敷設方式、相同導體材料情況下，載流量有下列特性：
-
隨著電纜截面的增加，其載流量呈現冪函數增加。
-
通流的導體芯數越多，電纜載流量越??；反之，通流的導體芯數越少，電纜載流量越大。
-
電纜導體截面積越大，其載流量的差別也越大。
