體育照明新技術及其分析

李炳華 李興林 宋鎮江 董青 楊慶偉 汪嘉懿 徐學民 劉娜 張巧玲

1 概述

近年來，筆者在編制《體育建筑電氣設計規范》過程中認真地研讀和學習了國際上相關體育照明標準，尤其國際照明委員會CIE的標準、國際足聯FIFA和國際田聯IAAF的標準應引起同仁們高度重視，這些國際上知名組織影響力很大，影響面很廣，對其他運動項目會產生示范效應。認真研究和分析這些新技術的變化有助于吸取他人所長為我所用，繼而服務于我國的體育場館建設和運動會的舉行。

在介紹體育照明新技術之前，先介紹體育照明的術語，目前尚無官方定義，但約定俗成，體育照明系指為比賽場地提供的人工照明，體育照明也叫場地照明。

2 國際體育照明的新技術

2.1 標準的變化

2.1.1 足球場場地照明新標準

2011年國際足球聯合會FIFA頒布新的《足球場》^[1]標準，其中第9章是體育照明。其足球場地的照明標準值見表1。

表1 足球場地的照明標準值

注：1 表中照度值為維持照度值；

2 E_v為固定攝像機或場地?cái)z像機方向上的垂直照度，手持?jǐn)z像機和搖臂攝像機統稱為場地?cái)z像機；

3 各等級場地內的眩光值應為GR≤50；

4 維護系數不宜小于0.7；

5 推薦采用恒流明技術。

需要說明，該標準一直由足球發達國家參與編制，這些國家足球比賽等級及體系非常完善。表中第Ⅲ等級“國內比賽”與我國的“專業比賽”接近；第Ⅱ等級的“聯賽和俱樂部比賽”屬于低級別的比賽，與我國“業余比賽、專業訓練”相似。

2.1.2 田徑場場地照明新標準

國際田徑聯合會IAAF的最新標準于2008年頒布，即《國際田聯田徑設施手冊》2008年版^[2]，其中5.1節是關于體育照明，其田徑場地的照明標準值見2。

表2 田徑場地的照明標準值

注：1 各等級場地內的眩光值應為GR≤50；

2 對終點攝像機來說，終點線前后5m范圍內的U₁和U₂不應小于0.9；

3 表中的照度值是最小維持平均照度值，初設照度值應不低于表中照度值的1.25倍。

與足球相類似，田徑國際標準也是由歐美發達國家進行編制，田徑各等級比賽比較完善。表2中第Ⅲ等級“國內、國際比賽”盡管沒有電視轉播，但它是專業比賽，與我國的“專業比賽”等級接近；第Ⅱ等級的“俱樂部比賽”也是低級別的比賽，屬于業余比賽，與我國“業余比賽、專業訓練”等級相似。

2.1.3 國際照明委員會的照明新標準

國際照明委員會CIE第169號技術文件^[3]——《體育賽事用于彩電和攝影照明的實用設計準則》頒布于2005年，文件要求169號文件應與1989年頒布的CIE83文件^{[4] [7]}結合起來閱讀，83號文件許多技術內容仍然有效。169號文件指出，CIE83-1989文件所示照明水平適用于現代CCD-HDTV的攝像系統。表3和表4列出了照明指標。

北美照明工程協會IES在2009年IESNA RP-6-01文件中，關于體育比賽電視轉播照明的有關參數與國CIE 169號文件一致，這說明由于高清電視轉播后，CIE 83文件的有關參數仍然適用。

表3 各體體育項目類別的垂直照度（維持值）

表4 照度比和均勻度

眩光指數GR<50，僅用于戶外相關方向，參見CIE112-1994。CIE 83號文件給出光源的要求，如表5所示。

表5 對光源的要求

2.1.4 棒球及壘球場場地照明新標準

美國棒球、壘球比較發達，職業化水平高，其棒壘球場地照明標準可謂國際領先。2009年新修訂的《體育和娛樂場地照明》^[5]標準IESNA RP-6-01 R2009規定，無論標清電視還是高清電視轉播，一般顯色指數Ra≥65，相關色溫Tc=3000K~6000K。

2.2 燈具布置的新要求

2.2.1 足球場場地照明的布燈方式

國際足球聯合會FIFA 2011年版的《足球場》標準對足球場照明布置有所調整，主要變化是增加了許多不能布置燈具區域，以保障運動員、裁判員避免眩光的影響，具體是下列部位不能布置燈具：

1 以底線中點為中心，當有電視轉播時底線兩側各15°角范圍內的空間；當沒有電視轉播時底線兩側各10°角范圍內的空間。

2 場地中心25°仰角球門后面空間內。

3 以底線為基準，禁區外側75°仰角與禁區短邊向外延長線20°角圍合的空間，但圖1中所示區域除外。

當然，對于具有足球運動項目的綜合性體育場，第1、2、3所述范圍內可布置燈具，但足球模式時不應開燈。

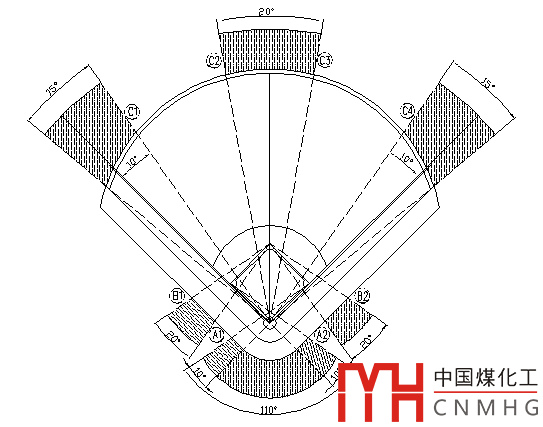

圖 1 足球場不應布置燈具區域示意圖

2.2.2 棒球及壘球場場地照明的布燈方式

棒壘球場燈具布置有如下要求：

1 棒球場燈具宜采用6桿或8桿布置方式，壘球場燈具宜采用不少于4桿布置方式。當挑蓬能滿足要求時，宜利用挑蓬安裝燈具。

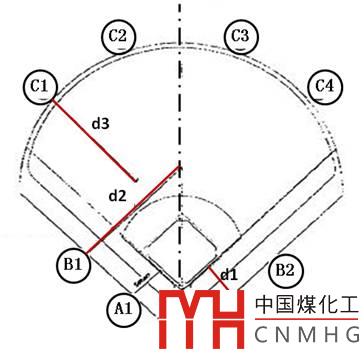

2 燈桿應布置在圖2陰影區以外區域。

3 燈具的高度應符合下列規定：

1）燈桿A1和A2上燈具的最小安裝高度應按公式1計算。

h_a≥27.43+0.5d₁ （1）

式中，h_a——A1、A2燈桿上燈具的安裝高度，單位m；

d₁——A1、A2燈桿距場地邊線的距離，單位m；

2）燈桿B1、B2上燈具的最小安裝高度應按公式2計算。

h_b≥d₂/3 （2）

式中，h_b——B1、B2燈桿上燈具的安裝高度，單位m；

d₂——通過B1（B2）燈桿作一條平行于邊線的直線，該直線與場地中線相交，此交點與B1（B2）燈桿的水平距離為d₂，單位m；

3）燈桿C1~C4上燈具的最小安裝高度應按公式3計算。

h_c≥d₃/2 （3）

式中，h_c——C1~C4燈桿上燈具的安裝高度，單位m；

d₃——C1~C4燈桿上的燈具最遠投射距離，單位m；

4）燈桿上的燈具最低安裝高度不應小于21.3m。

2.3 其它變化

2.3.1 恒流明技術

“恒流明”一詞早在2007版的國際足聯標準中就已經推薦使用，英文為“Constant illumination lamp technology”，也可稱為“恒照度”。國際足聯2011版本標準中繼續推薦使用該技術。恒流明的含義是在光源壽命周期內，光源的光通量保持不變或在很小范圍內變化。因此，恒流明實際上是光源光通量保持不變的現象。毋庸置疑，使用恒流明技術的燈具，可以保持場地內照度不變。

2.3.2 光污染的控制要求

足球場場地照明經常會出現燈光外溢現象，大功率的場地照明照射到體育場外，不僅造成能源浪費，而且產生令人反感的光污染，為此國際足聯對場地照明外溢光提出限制性指標，如表6所示，外溢光在體育場外50m和再向外200m作為計算點和測量點，既考核水平照度，也要考核垂直照度。示意圖見圖4。

表6 足球場場地照明外溢光限值

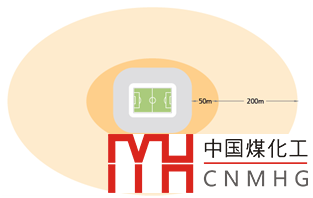

圖4 足球場外溢光限值示意圖

3 體育照明新技術分析

3.1 標準分析

3.1.1 照度的變化

標準變化最大的當屬國際足聯，從2002版到2011版，國際足聯頒布三個版本的足球標準，以最高等級的比賽為例，將2002版、2007版、2011版三部標準進行比較，同時與我國標準進行對比，列表如表7所示。

表7 足球場場地照明照度標準的變化

需要說明FIFA 2002版有慢動作攝像機Slow Motion Cam.（對應照度1800lx）和移動攝像機Mobile cam.（對應照度1000lx），而2007版、2011版只有場內攝像機Fieldcam，兩類攝像機性質不同，本文取FIFA 2002版中慢動作攝像機方向上的垂直照度1800lx參與比較。

固定攝像機方向上的垂直照度2002年版只需1400lx即可，2007版達到不可思議的2400lx，到了2011年版回落到2000lx，與我國標準^[6]相一致。場內攝像機方向上的垂直照度基本持平，沒有變化，略高于我國標準。水平照明維持在3000~3500lx水平，低于我國4000lx的要求。

3.1.2 光源色度參數的變化

光源的色度參數對電視轉播至關重要，主要有顯色性和色溫。國際足聯在這方面有明顯的變化，如表8所示。

表8 足球場場地照明光源色度參數的變化

國際足聯從2002版到2007版將一般顯色指數Ra的下限值由80調低到65,而2011版本繼續維持下限值為65。相關色溫的下限值由5500K下調到4000K。很顯然，我國標準與2002版本的較接近。3.2.1部分將詳細分析這種技術動態的合理性。

結合3.1.1和3.1.2可知，一般顯色指數Ra、相關色溫Tk降低了，照度水平?jīng)]有明顯提高，反而FIFA 2011版比FIFA 2007版有所降低。

3.2 技術分析

3.2.1 光源的色度參數

近年來，隨著攝像機、電視技術水平的提高，攝像機對人工光的適應能力也在提高，對場地照明的顯色指數和相關色溫的要求有所降低。表9列出了部分國際標準的最新要求和技術動態。

表9 國際場地照明新標準

筆者對國際上新技術的變化和動態進行了研究和分析，供讀者參考。

第一，科研成果驗證了國際上技術的新變化

在編制《體育建筑電氣設計規范》過程中，規范編寫組針對國際上新出現的技術動態和變化進行了專項研究，即“關于光源色度參數對體育比賽電視轉播圖像質量影響的研究”^[8]，文獻8給出了研究過程和結果，由于篇幅所限，在此不再贅述。研究表明，對電視觀眾來說，光源顯色指數為65、相關色溫為4000K與光源顯色指數為90、相關色溫為5500這兩類人工照明情況下拍攝出的體育比賽節目畫面沒有明顯差別，可以被電視觀眾和行業專家所接受。

第二，選擇適宜色溫和顯色性的光源符合節能方針，有利于降低工程造價

表10列出了主流的大功率金屬鹵化物燈的技術參數^{[9] [10]}，從表中可知，同系列高色溫、高顯色性與標準色溫和標準顯色性相比，光源光效降低10%~30%，而且價格相對也較高，一次投資有所增加。

表10　大功率金鹵燈光效比較（工作電壓400V）

因此，體育照明應根據體育場館的等級選擇合適色溫和顯色性的光源。

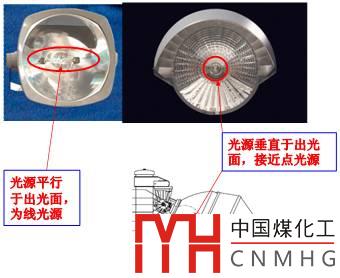

另一方面，光源必須與燈具有良好的配合。一般來說，Ra=65的光源多為單端金鹵燈，而Ra≥80多為雙端金鹵燈。如圖5所示，前者體積相對較大，但它裝在燈具內垂直于燈具前端的玻璃罩，接近點光源，燈具反射器有利于對光的控制，配光有幾十種，甚至數千種之多。而后者的光源體積相對較小，但它平行于燈具前端玻璃罩安裝，它是線光源，燈具反射器對光的控制無優勢，一般只有3~5種配光。編制組調查表明，光源的體積與燈具的效率沒有直接關系，兩類燈具效率相當，沒有明顯差距。

圖5 雙端金鹵燈和單端金鹵燈燈具比較

第三，實測全球直播的國際賽事驗證了技術動態

筆者對2011年部分全球直播的國際賽事場地實測，賽事包括：2011國際泳聯短池游泳世界杯賽、2011年意大利足球超級杯賽、第14屆國際泳聯世界錦標賽、2011年ATP網球大師賽等，賽事均已經圓滿結束，其場地照明的實際色溫為4553K~5717K，顯色指數為61~90.28（參見圖6和圖7）。

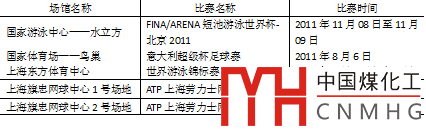

表11 賽事名稱和比賽時間、地點

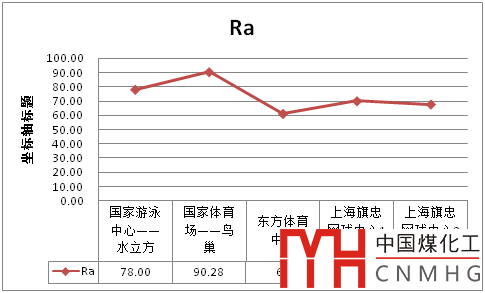

圖6 部分體育場館場地照明實際顯色指數

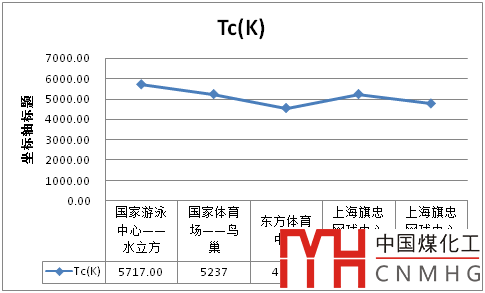

圖7 部分體育場館場地照明實際色溫

綜上所述，筆者的研究證實了近年來國際新動向的合理性和科學性，即以較低的能耗獲得觀眾認可的電視畫面。

3.2.2 恒流明技術

如上所述，恒流明技術是國際足聯推薦采用的技術，在光源壽命周期內，其光通量基本保持不變，為場地提供穩定的照明。我國研究機構證明了這一點，復旦大學信息學院光源和照明工程系2009年完成的“恒定照度測試報告”指出，在長達5000小時的照明測試中，實際照度維持值與設計值的偏差在-5%~+4.5%。

另一方面，恒流明技術為節能減排、節省投資也能做出不小的貢獻。復旦大學的“恒定照度測試報告”表明，以恒流明技術的LSG-1500W燈具為例，測試地點位于復旦大學某網球場，總共測試系統運行5000小時，每隔100小時或250小時測試一次，實測數據匯總于表12。

表12 恒流明燈具實測功率

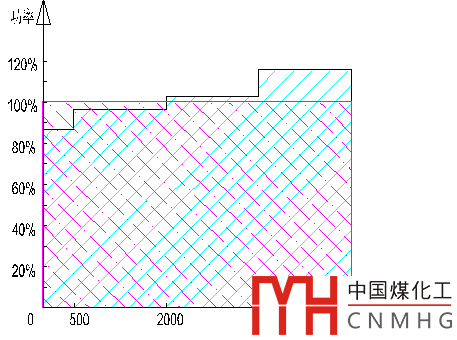

將表12可轉換成圖10更加直觀，實測表明，單燈能耗基本不變。光源在整個壽命周期內，前2000小時燈具實際電功率（包括鎮流器功率）低于燈具的額定功率，2000小時~5000小時燈具電功率略有增加。光源整個壽命周期內燈具實際電功率為其額定功率的86.5%~115.4%，圖中藍線為實測數據，其圍合的面積為實際使用的有功電度，電費支出將以此為依據。紅線圍合的矩形為恒定功率1500W運行5000小時，這是理想狀態。實際運行圍合的面積與紅線圍合的面積非常接近，僅增加2.91%。

圖10 恒流明技術的燈具測試分析

從分析可以得出如下結論：

第一，恒流明技術可以獲得穩定的照明效果。從實測數據看，當采用恒流明技術的燈具時，維護系數可取0.95，為了確?？煽啃跃S護系數可取0.9。

第二，所用燈具數量較少。采用恒流明燈具數量上要少用22%，相應電能也少用22%，且一次投資減少，維護量也相應減小。

第三，單燈能耗基本不變。實測表明，光源在整個壽命周期內，前2000小時燈具實際電功率（包括鎮流器功率）低于燈具的額定功率，2000小時~5000小時燈具電功率略有增加，光源整個壽命周期內燈具實際電功率為其額定功率的86.5%~115.4%。

因此，場地照明采用恒流明技術的燈具在全壽命周期內總能耗有所降低，單燈能耗基本不變，而照度保持相對穩定。

4 結束語

現在，以國際足聯為代表的有些國際標準在技術層面上發生不小的變化，如果說FIFA 2007版本值得我們關注，那么FIFA 2011版不僅僅是關注的問題，應引起專家、學者高度重視。筆者經過多年潛心研究，有些心得體會，以饗讀者。因此，本文的作用僅為拋磚引玉，以喚起同行的重視，用科學、嚴謹?shù)膽B(tài)度對待國際上新技術、新標準。
