編者按：本文是筆者的論文，獲今年中國建筑學會建筑電氣分會技術年會優秀論文一等獎，刊登在《建筑電氣》雜志2019年8期上，供大家交流。

民用建筑直流供配電系統若干問題探討

李炳華（CCDI集團，北京市 100013）

摘要：根據用電負荷現狀和電源的發展情況，提出民用建筑中直流供配電系統只能作為交流供配電系統的補充，在某些局部系統、局部區域、特定條件下應用直流供配電系統。優先采用標準的直流電壓，建議民用建筑中壓直流供配電系統的電壓等級不多于兩級，低壓直流配電系統不多于三級。民用建筑中直流系統結構應根據負荷特性、分布式能源情況合理采用直流系統，交直流混合系統是當前的務實應用。

關鍵詞：民用建筑；直流；交流；負荷特性；電壓等級；分布式能源；系統結構；可靠性

Discussionon Several Problems of DC System in Civil Building

Abstract: According to the current situation of electricalequipment and power supply, this paper puts forward that DC distribution systemcan only be used as a supplement to AC distribution system in civil buildings.The standard DC voltage is preferred. It is recommended that the voltage levelof the MVDC distribution system in civil buildings should not be more than twolevels, and the LVDC distribution system should not be more than three levels.The DC system should be used reasonably according to the load characteristicsand distributed energy conditions in civil buildings. The AC and DC mixedsystem is the current practical application.

Key words: civil building，DC，AC，load，distributedenergy，system structure

0 引言

普遍使用的交流電為人類現代文明作出了巨大的貢獻，由于太陽能光伏、風電等新能源的崛起，以及智能電網、微網技術、儲能技術的發展，現在投入巨資和人力研究直流供配電系統也是時代發展的需要。

應該知道，技術沒有好壞之分，只要用在合適的地方、合適的場合就是合適的技術。直流供配電系統和交流供配電系統各有優缺點，只是一個多世紀以來由交流電占據上風。這種現象一直持續到現在，而且還將繼續下去！改變系統性問題是要付出巨大代價的。如果打破舊的交流電體系比目前“強拆”難度還要大，從發電、輸變電到末端的用電設備都要作根本性的改變。而且建立新的供配電體系勢必要付出巨大的代價，而且還有許多尚未解決和未知的問題。

從表1可知，直流電與交流電各有所長、各有特色，從能耗角度看，直流供配電系統略占優勢。

表1 直流電與交流電的對比

2 民用建筑直流系統若干問題

2.1 低壓直流系統的定位

眾所周知，交流電網經過百年的應用，技術非常成熟，其統治地位在短時期內難以撼動?；诂F(xiàn)實及對未來的預測，民用建筑中直流供配電系統只能作為交流供配電系統的補充，在某些局部系統、局部區域、特定條件下應用直流供配電系統。主要應用舉例列于表2，而拓展的應用尚需多單位協作共同推進。

表2 民用建筑中直流供配電系統的應用舉例

2.2 負荷

直流供配電重新引起行業的重視其中一個原因是用電負荷“直流化”，而供配電系統是為用電負荷服務的，自然會想到系統的直流化。

2.2.1家用電器和辦公電器大多數可以采用直流供電

為了適應當前的交流電，家用電器、辦公電器不得不在其電源部分增加了整流、濾波等電路，將交流電轉化成直流電，不僅增加成本，而且效率降低。家用電器和辦公電器量大面廣，采用直流供電后，節能、節材、節省投資潛力比較大。

2.2.2 照明設備大多數可以采用直流供電

由于LED技術的成熟和發展，照明采用直流供電已經得到普及。圖1為L(zhǎng)ED線性恒流驅動電路，不管什么類型的LED驅動電路都離不開整流和濾波電路。如果采用直流供電，可以省去整流濾波電路。同樣可以起到節能、節材、節省投資及提高效率的作用。

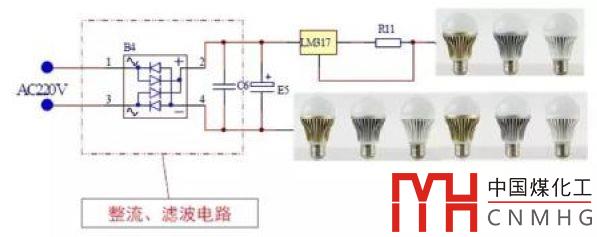

圖1 線性恒流LED驅動器

2.2.3 電動機類負荷也可以采用直流供電

直流電動機不必多言，采用直流供電不會有人懷疑。而交流電動機，由于有了變頻技術和逆變技術，可以和交流電動機配合使用。我們可以把變頻和逆變理解為交流電動機的驅動器，類似LED燈的驅動器。如此看來，交流電動機的驅動電路，包括定頻驅動和變頻驅動，詳見表3。盡管行業內曾對變頻器展開過激烈的討論，但不會影響直流系統為交流電動機提供電源。

表3電動機直流供電的初步方案

2.2.4 電動汽車完全可以采用直流充電

電動汽車采用直流充電可以解決充電慢的問題，快速、高效。目前，我國非車載充電機的容量可達480kW（雙槍），充電主機系統容量可達1080kW（32個直流充電終端），充滿80%電量的時間只需30min左右。而歐洲，ABB超級快充樁容量為350kW（單槍），充電電流高達500A，充電10min可行駛200km。美國的特斯拉將在全球建設1萬個超級充電樁，30min充滿80%電量。

2.3 電壓等級的確定

民用建筑直流供配電系統的電壓等級一直是行業爭論的焦點之一。根據GB/T 35727-2017《中低壓直流配電電壓導則》、GB/T 156-2017《標準電壓》等標準，民用建筑直流供配電系統建議采用表4的電壓等級。

表4民用建筑直流配電系統電壓等級

注：表中帶括號的為電壓的備選值，建議優先選用不帶括號的標稱電壓。標有“±”號的為雙極性線路，未標“±”號的為單極性直流線路。

因此，關于民用建筑直流供配電系統的電壓等級可以得出如下結論：

a. 中壓電壓等級優先選擇±35kV、±10kV、±3kV、3kV、±1.5kV。

b. 低壓電壓等級優先選擇1.5kV、±0.75kV、0.75kV、±0.375kV、0.22kV、±0.11kV。

c. 特低電壓系統的電壓等級優先選擇96V、72V、60V、48V、36V、24V、12V、6V。

經過實際工程使用，并積累經驗，上述電壓等級尚有優化的空間，逐步減少直流標準電壓等級的數量。根據現有交流供配電系統的成熟經驗，當用電設備的安裝容量在250kW及以上時，建議采用中壓直流供電；當用電設備總?cè)萘吭?50kW以下，可由低壓直流供電。

為便于工程應用，民用建筑物內直流供配電系統的電壓等級不能過多，相應的配電級數也不可過多。建議民用建筑物中壓直流供配電系統的電壓等級不多于兩級，低壓直流配電系統不多于三級，而配電級數與電壓等級相適應。此建議與交流供配電系統相似。需要說明，這里是指建筑物內直流供配電的電壓等級，不是用電設備內部的電壓等級。對于用電設備而言，只需與配電系統留有供電接口，用電設備內部可能有多個電壓等級，需產品設計考慮。

2.4 系統結構

2.4.1 中壓直流配電單端網絡結構

根據中國電力企業聯合會頒布了團體標準T/CEC 166-2018《中壓直流配電網典型網架結構及供電方案技術導則》，±1.5kV～±50kV 中壓直流配電系統結構主要有如下3種單端方案，參見圖2~圖4，其特點見表5。

圖2單端單路拓?fù)浣Y(jié)構示意圖

圖4單端環狀拓?fù)浣Y(jié)構示意圖

表5單端網絡結構比較

注：①表中電源端是指由電源或大系統聯結的、供電穩定且具有系統電壓支撐能力的母線節點；②N-1指電力系統的N 個元件中的任一獨立元件發生故障而被切除后，應不造成因其他線路過負荷跳閘而導致用戶停電，不破壞系統的穩定性，不出現電壓崩潰等事故。

2.4.2 中壓直流配電雙端網絡結構

中壓直流配電雙端網絡結構方案參見圖5。雙端拓?fù)浣Y(jié)構顧名思義具有兩個電源端，如圖5所示，左右兩側電源端直流母線同時工作。出線形式可以采用單路，也可采用雙路，具體可參考單端拓?fù)浣Y(jié)構。雙端網絡的特點是：供電容量大、服務范圍廣、供電可靠性高，滿足N－1準則，可為工業園區、重要負荷區等用戶供電。

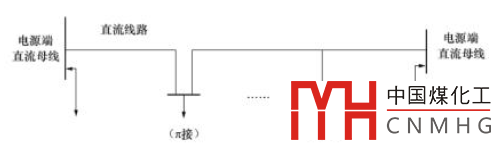

圖5雙端拓?fù)浣Y(jié)構示意圖

圖5中任何一端電源停電（例如故障、檢修等）時，另一側電源端能夠滿足全部負荷供電需求。對負荷而言，獲取電能具有較大的靈活性，可從不同方向獲取電能；同時電網、分布式電源和儲能也可以向不同方向輸出電能，為智能電網提供基礎條件。

2.4.3 中壓直流配電多端網絡結構

直流配電不是為了直流而直流，而是因?yàn)橛秒娯?fù)荷直流化、光伏等分布式能源、儲能技術的發展等為直流配電提供了應用前景。因此，直流配電系統中具有3個及以上電源并列運行的概率大大增加。與單端直流網絡系統相似，多端電源可以采用樹枝狀、環狀等形式，同時還可采用單路或雙路路徑，其系統具有供電范圍大、供電可靠性較高等特點。與雙端結構相似，任一端電源停電（如故障、檢修等），其他電源端可繼續供電，并滿足全部負荷供電需求，電力調度變得十分靈活。該網絡方案非常適用于分布式能源接入。多端樹枝狀拓?fù)浣Y(jié)構示意如圖6所示。

圖6 多端樹枝狀拓?fù)浣Y(jié)構示意圖

2.4.4 交直流混合系統網絡結構

如上所述，現階段直流系統不可能替代交流系統，也沒有必要替代交流系統。直流系統的應用應根據負荷特性、分布式能源情況合理的、局部采用直流系統。因此交直流混合系統是當前的現實應用。表6是典型交直流混合系統的類型及適用范圍，其他交直流混合系統的網絡拓?fù)浣Y(jié)構可以在表中3種典型結構的基礎上進行有機的組合。

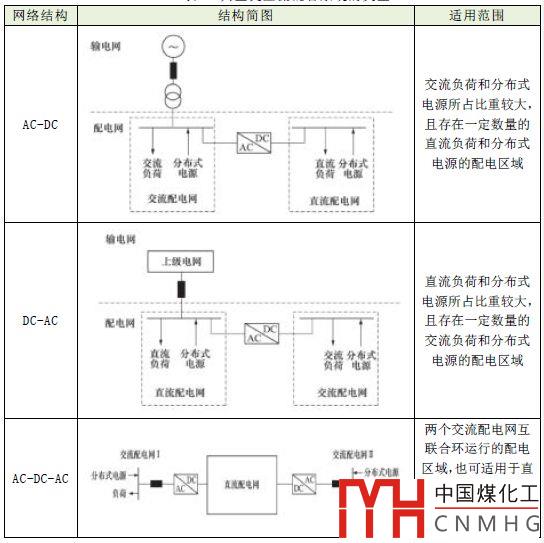

表6 典型交直流混合系統的類型

3 結論

綜上所述，本文總結如下：

a. 用電負荷“直流化”、光伏等分布式能源、儲能技術的發展等喚起行業對直流供配電系統的重新認識。

b. 現階段，民用建筑中直流供配電系統只能作為交流供配電系統的補充，在某些局部系統、局部區域、特定條件下應用直流供配電系統。

c. 優先采用標準的直流電壓，建議民用建筑中壓直流供配電系統的電壓等級不多于兩級，低壓直流配電系統不多于三級。

d. 民用建筑中直流系統結構應根據負荷特性、分布式能源情況合理的采用直流系統，交直流混合系統是當前的現實應用。

4 結語

2019年元旦前夕，一則報道令人振奮：新疆昌吉—安徽古泉±1100kV特高壓直流輸電工程已經建成并全壓送電。這是目前世界上電壓等級最高、輸送容量最大、輸送距離最遠、技術水平最先進的特高壓輸電工程。加之前文所述的用電負荷“直流化”和分布式能源的崛起，夾在電源與負荷中間的直流系統應該引起行業的重視，我們要積極迎接直流供配電系統的到來，架起電源與用電負荷之間的橋梁。但是，直流供配電系統還有許多問題亟待研究和解決，最大的困難莫過于這是龐大的系統工程，不是一國之力能完成的，而是需要國際合作共同研究、推動。另外，直流保護、接地、控制、調度等關鍵技術尚需研究，可謂步履艱難，困難重重。相信在大家共同努力下，不斷研究、總結應用經驗，直流供配電會有美好的明天！

參考文獻

[1] 李炳華，王玉卿，馬明東，等. 國家體育場電氣關鍵技術的研究與應用[M]. 北京：中國電力出版社，2014.

[2] 中國電力科學研究院有限公司，國網江蘇省電力有限公司，國網湖北省電力有限公司，等. T/CEC 167-2018 直流配電網與交流配電網互聯技術要求[S].北京：中國電力出版社，2018.

[3] 中國電力科學研究院有限公司，國網江蘇省電力有限公司，等. T/CEC 166-2018 中壓直流配電網典型網架結構及供電方案技術導則[S].北京：中國電力出版社，2018.

[4] 李?yuàn)W，王福林. 建筑直流供電和蓄電系統蓄電池容量?jī)?yōu)化設計[J].建筑電氣，2017，36（4）：12-17.

[5] 程兆祺，李?yuàn)W，王福林. 建筑直流供電和分布式蓄電系統的仿真研究[J].建筑電氣，2017，36（7）：18-22.

[6] 吳寬，李慧. 直流供電在智能建筑中的應用[J].現代建筑電氣，2014（6）：13-17.

[7] 悉地（北京）國際建筑設計顧問有限公司，中國建筑標準設計研究院有限公司. 18D705-2 電動汽車充電基礎設施設計與安裝[S].北京：中國計劃出版社，2018.

[8]中國科學院電工研究所，中機生產力促進中心，中國電力科學研究院，等. GB/T35727-2017 中低壓直流配電電壓導則[S].北京：中國標準出版社，2017.

[9] GB/T156-2017 標準電壓[S].北京：中國標準出版社，2017.
