說說微型斷路器的謬用

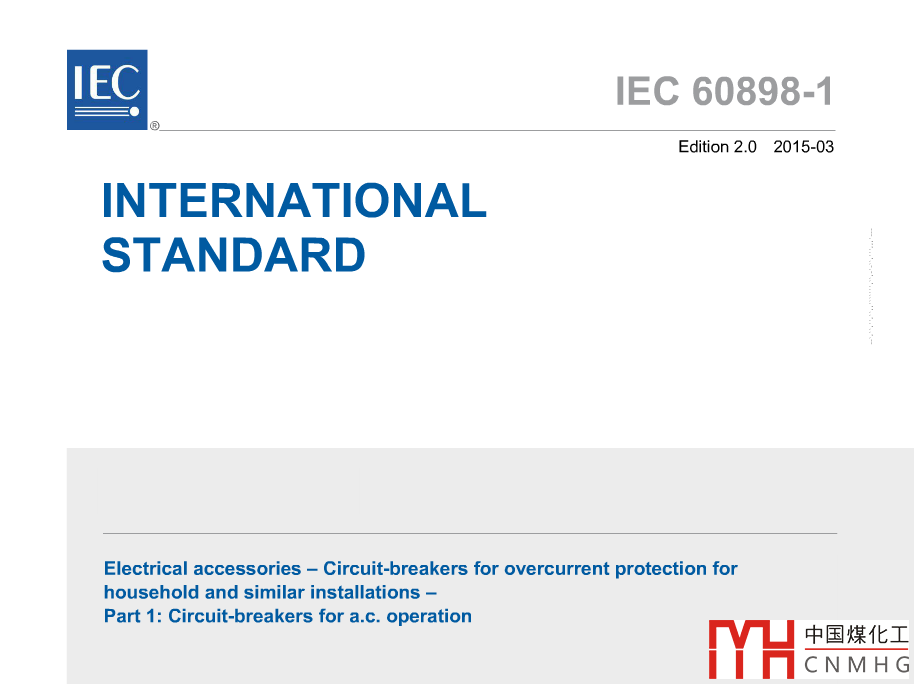

見字測意，家用及類似場所的斷路器只能用于家庭及類似家庭的場所，執行的是IEC 60898-1標準。微型斷路器MCB就是符合這個標準的產品。這些場所環境條件相對較好，與工業場所相比，其環境條件要好得多。

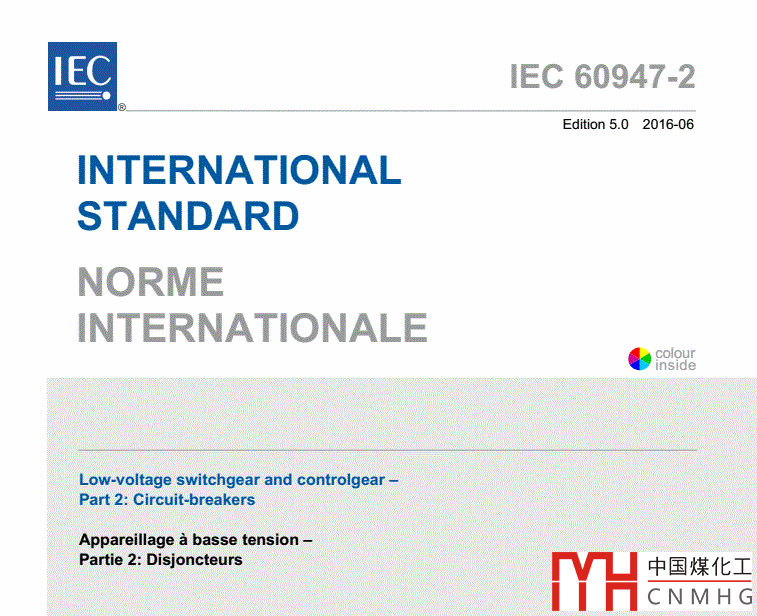

但是現實中經常會發現在工業場所或者環境不好的場所采用微型斷路器以及微型斷路器的衍生產品的現象，這種場所應該采用符合IEC 60947-2標準的產品。例如，采用由兩臺微型斷路器MCB組成的自動換開關電器ATSE應用在環境條件惡劣的場所。
上述兩個標準有何區別？表1對比兩類產品的不同之處，因此，兩者應用也是不同的。
| 類別 |
微型斷路器 |
塑殼斷路器 |
|
符合標準 |
GB10963 |
GB14048.2 |
|
適用場合 |
用來保護住宅、公寓、養老等建筑的線路設施的過電流及類似場所；不適用于保護電動機的斷路器；不適用于整定電流用戶能觸及的器具調節斷路器。440V及以下、125A及以下。 |
適用于任何額定電流，各種結構型式或各種預定用途的斷路器，可應用于保護電動機。交流1000V/直流1500V及以下的任何額定電流。 |
|
過電壓類別 |
明確規定沖擊耐受電壓為2.5kV和4kV二個等級。 |
塑殼斷路器過電壓類別為Ⅲ類，最低6kV，一般為8kV。 |
|
污染等級 |
適用于斷路器預期在污染等級2的環境中使用，電氣間隙和爬電距離是按污染等級及絕緣材料來設計的。 |
除制造商另有規定外，斷路器適合在污染等級3級的環境條件下安裝。 |
|
動作特性 |
冷態1.13不脫扣，熱態1.45脫扣，操作性能能力、功率因數0.85～0.95。短路分?jǐn)嗄芰?/span>25kA及以下。 |
冷態1.05不脫扣，熱態1.3倍脫扣；對于電動機型1.05不脫扣，熱態1.2倍脫扣。 操作性能能力，功率因數不大于0.8。且對于電動機保護用，按6倍接通，1倍分?jǐn)囹?yàn)證，cosφ=0.35（GB14048.4 B.1） |
因此，再次強調以下兩點：
-
要重視使用場所，應根據使用場所選擇合適的斷路器。家具配電及類似場所可以選用微型斷路器。工業場所、設備機房、室外環境等場所應選用符合IEC 60947-2標準的產品；
-
不建議采用兩個微型斷路器MCB組合而成的ATSE。
