超高層建筑的變配電設備垂直運輸問題
超高層建筑通常按不同業態和功能分區會在樓上設置變電所，以深入到負荷中心，減小供電半徑。通常，超高層建筑的變電所可設在地下室、裙房、避難層、設備層及屋頂層等處。樓上變電所供配電設備重量最重當屬變壓器，解決其上樓的運輸是關鍵、重要問題，為此該變壓器的容量一般不大于1250kVA。
其實，解決變壓器上樓還有其它解決方案，主要有表1所示的方案。
表1電氣設備的垂直運輸方案
|
方案 |
要求及特點 |
缺點 |
|
采用貨梯運輸 |
①貨梯應能滿足最重設備的需要；②方便、簡單 |
一次投資較高 |
|
采用手動葫蘆利用電梯井道運輸 |
①簡單、易行；②電梯井道頂板預留吊鉤 |
速度慢，運輸有一定難度 |
|
采用室外吊裝 |
在屋頂預留吊裝構件，通過室外吊裝 |
吊裝過程中設備晃動嚴重，易損壞建筑物外立面和電氣設備 |
|
單相變壓器接成三相變壓器 |
將三個單相變壓器通過電梯分別運到樓上變電所，然后接成三相變壓器 |
占地面積大，磁路不合理，能耗高，造價貴 |
|
超高層建筑專用變壓器 |
立體三角形鐵芯，體積小，重量輕，電氣性能優良 |
產品知名度不高 |
這里重點介紹超高層建筑專用變壓器——超高層建筑用敞開式干式變壓器SGB-NX1，其重量與SCB-NX1產品對比輕約34%，與SCB11對比輕約37%；體積與SCB-NX1產品對比平均小約0.67m3，與SCB11對比平均小約1.1 m3。

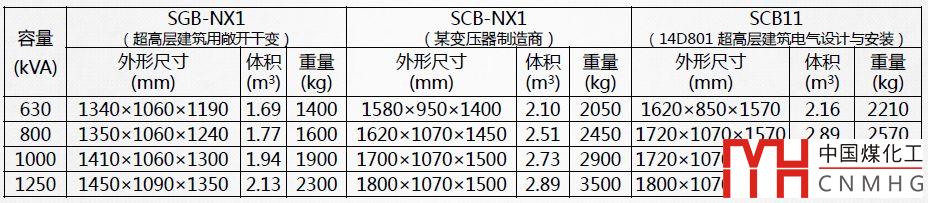

表2 10kV系列變壓器對比
1250kVA這類變壓器只需要2.5T電梯即可解決垂直運輸問題。
請參閱：
一張表講清楚三角形變壓器的特點——節能、環保、高可靠、售價不貴！

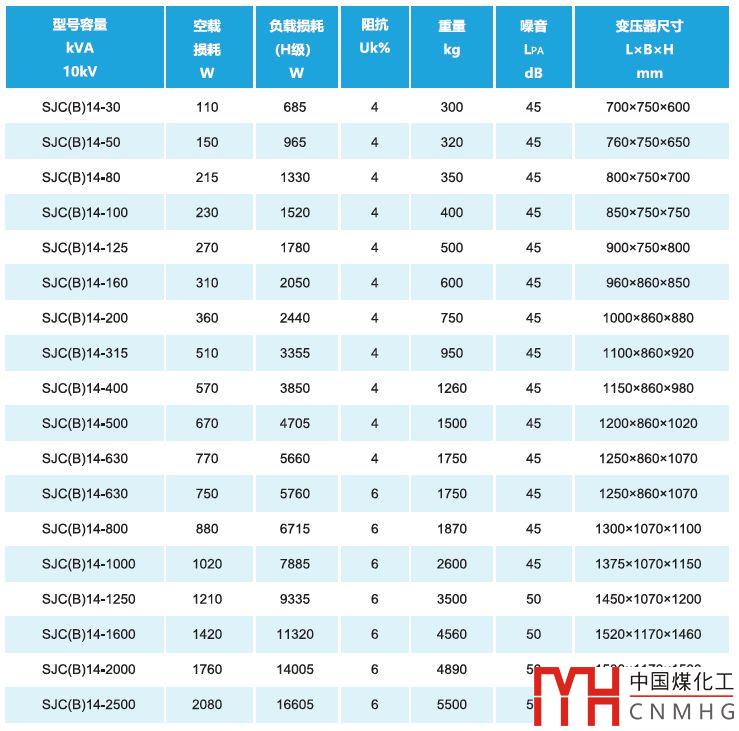

另一類變壓器為硅橡膠干式變壓器，其14型一級能效的變壓器技術參數如下：
1000kVA這類變壓器只需要3T電梯可解決垂直運輸問題。
參閱：值得關注的硅橡膠干式變壓器！
