案例分享：烏魯木齊地鐵1號線照明項目
工程概要
烏魯木齊軌道交通1號線工程南起南郊客運站東側的三屯碑站，終點位于地窩堡處的國際機場站，全線長約27.615km，共設置車站21座，全部為地下站。工程于2017年開工建設并于2018 年 12 日竣工。
本項目燈具數量超過萬套，燈帶6000多米，其中途悅系列筒燈2萬多套，途悅系列燈盤接近2萬套，燈具技術參數詳見本問第三部分。
各部位照明方案
地鐵入口處設置過渡照明，既考慮到過渡室內外的光環境的同時，又能給予乘客明確顯示入口位置的指引。

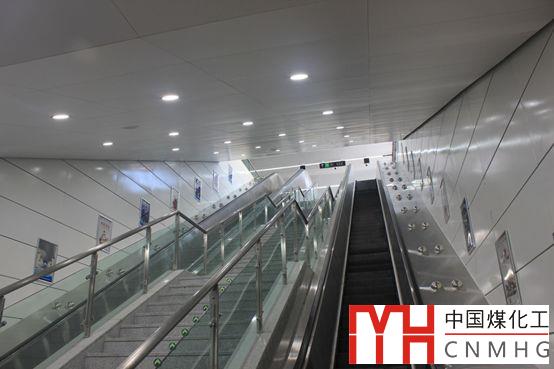

圖1 地鐵入口處照明
站廳通道照度充足，視野開闊。使用大功率、高亮度LED燈具在轉角處提供優質的照明條件，消除暗影，使得即使在上下班高峰期大量人群涌入的同時，都能擁有良好的照度，從而避免因光線不足而導致踩踏等事故。

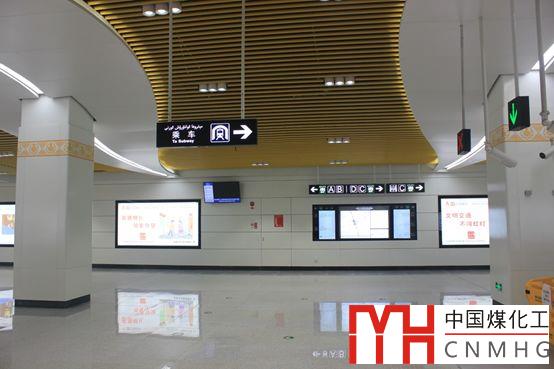

圖2 站廳通道處照明
站廳區通透明亮，進出有序。由于空間高度變化范圍較大，因此需要定制化燈具。通過精密計算，在不同高度的空間將定制的燈具，配合不同的安裝間距，達到規范要求的照度，提高了乘車的安全性和乘客的舒適度。

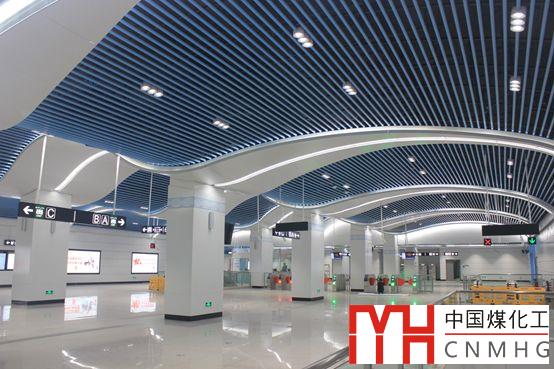

圖3 站廳區照明
站臺區線性布光，寬闊通暢。站臺邊緣的照明，有對站臺危險有警示作用。通常站臺邊緣的照度比站內更高、更亮，且呈線性布光，對乘客警示靠近站臺危險的同時，也照亮隔離門上方路線站點圖，方便乘客獲知線路信息。

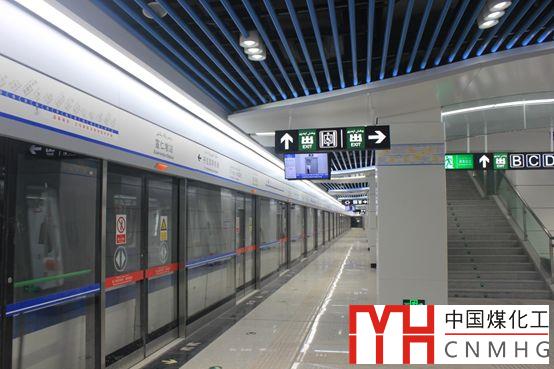

圖4 站臺區照明
主要產品技術參數
|
序號 |
名稱 |
類別 |
燈體材質 |
產品尺寸 mm |
功率 W |
功率因數 |
色溫 K |
顯色指數Ra |
光效 lm/W |
光束角 ° |
調光方式（可選） |
電器絕緣等級 |
IP等級 |
安裝方式 |
備注 |
|
1 |
途悅系列軌道交通燈盤 |
面板燈 |
鈑金外殼 |
200*1200（Ｈ≤150） |
24(Max36) |
≥0.9 |
5700 |
≥80 |
≥100 |
120 |
不調/Dali/ 1-10V |
Class 1 |
IP20 |
吊桿 |
驅動IP20外置，帶驅動盒 |
|
2 |
途悅系列軌道交通明裝燈盤 |
面板燈 |
鈑金外殼 |
200*1200（Ｈ≤150） |
24(Max36) |
≥0.9 |
5700 |
≥80 |
≥100 |
120 |
Class 1 |
IP20 |
明裝 |
||
|
3 |
途悅系列軌道交通筒燈 |
嵌裝筒燈 |
壓鑄鋁 |
190*60 |
12(max24) |
≥0.9 |
5700 |
≥80 |
≥100 |
120 |
不調/Dali/ 1-10V |
Class 1 |
IP20/IP65 |
嵌裝 |
開孔： φ183±3mm |
|
4 |
途悅系列軌道交通筒燈 |
明裝筒燈 |
航空鋁材 |
Φ160*H200 |
12(max24) |
≥0.9 |
6000 |
≥80 |
≥100 |
120 |
不調/Dali/ 1-10V |
Class 1 |
IP20/IP65 |
M10吊桿 |
不含掛架 |
|
5 |
精英系列LED線條燈 |
線條燈 |
鋁合金 |
1200*70*45 |
16(Max32) |
≥0.9 |
5700 |
≥80 |
≥ 80 |
120 |
不調 |
吊線/嵌裝 |
|||
|
6 |
鉑刻系列Balance天花射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
7（max40） |
≥0.9 |
2700 3000 4000 |
≥90 |
面罩規格決定 |
10/17/20/25/28/36/48/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
功率/色溫/調光方式定制， 產品自帶光束角調節 |
|
|
7 |
鉑刻系列IMAGE天花射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
5（max40） |
≥0.9 |
2700 3000 4000 |
≥90 |
面罩規格決定 |
10/17/20/25/28/36/45/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
||
|
8 |
鉑刻系列FIND天花射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
7（max40） |
≥0.9 |
2700 3000 4000 |
≥90 |
面罩規格決定 |
10/17/20/25/28/36/45/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
功率/色溫/調光方式定制， 產品自帶光束角調節 |
|
|
9 |
鉑刻系列BASE(貝斯)天花射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
5（max40） |
≥0.9 |
2700 3000 4000 |
≥90 |
面罩規格決定 |
10/17/20/25/28/36/45/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
||
|
10 |
鉑刻系列Mini天花射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
0.33 |
≥0.9 |
2700 3000 4000 |
90/95/97 |
面罩規格決定 |
10/15/25/36/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
功率/色溫/調光方式定制， 產品自帶光束角調節 |
|
|
11 |
鉑刻系列MR16射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
4/7 |
≥0.9 |
2700 3000 4000 |
90/95/97 |
面罩規格決定 |
15/24/36/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
||
|
12 |
鉑刻系列TWINKLE 格柵射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
7（max15） |
≥0.9 |
2700 3000 4000 |
90/95/97 |
面罩規格決定 |
17/25/36/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
功率/色溫/調光方式定制， 產品自帶光束角調節 |
|
|
13 |
鉑刻系列ROUND 格柵射燈 |
天花射燈 |
壓鑄鋁 |
多款尺寸 |
7（max15） |
≥0.9 |
2700 3000 4000 |
90/95/97 |
面罩規格決定 |
17/25/36/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
嵌裝 |
||
|
14 |
鉑刻系列 Block吸頂筒燈 |
吸頂筒燈 |
壓鑄鋁 |
多款尺寸 |
10（max35） |
≥0.9 |
2700 3000 4000 |
90/95/97 |
面罩規格決定 |
17/25/36/60 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
吸頂/吊桿 |
||
|
15 |
鉑刻系列 Boat線條燈 |
線條燈 |
鋁合金 |
600/1000/1200 |
20（max40） |
≥0.9 |
3000 4000 6000 |
80/90 |
面罩規格決定 |
120 |
不調/Dali/Triac/0-10V |
IP20/IP44 |
懸吊/吸頂/嵌入 |
||
|
16 |
鉑刻系列 Glass鏡前燈 |
鏡前燈 |
壓鑄鋁 |
多款尺寸 |
6（max15） |
≥0.9 |
2700 |
≥80 |
120 |
不調 |
IP44 |
明裝 |
|||
|
17 |
鉑刻系列 Side地腳燈 |
鏡前燈 |
壓鑄鋁 |
85*85 |
3 |
≥0.9 |
2700 |
120 |
不調 |
IP20 |
嵌裝 |
結論
經過數月的實際運行，烏魯木齊軌道交通1號線照明工程取得滿意的效果，得到業主、乘客的贊賞。下一步將跟蹤照明的效果，及時反饋使用信息，為以后類似工程設計、建設積累經驗。
（本文基礎資料由三雄極光提供）
