體育建筑供配電系統設計要點分析：

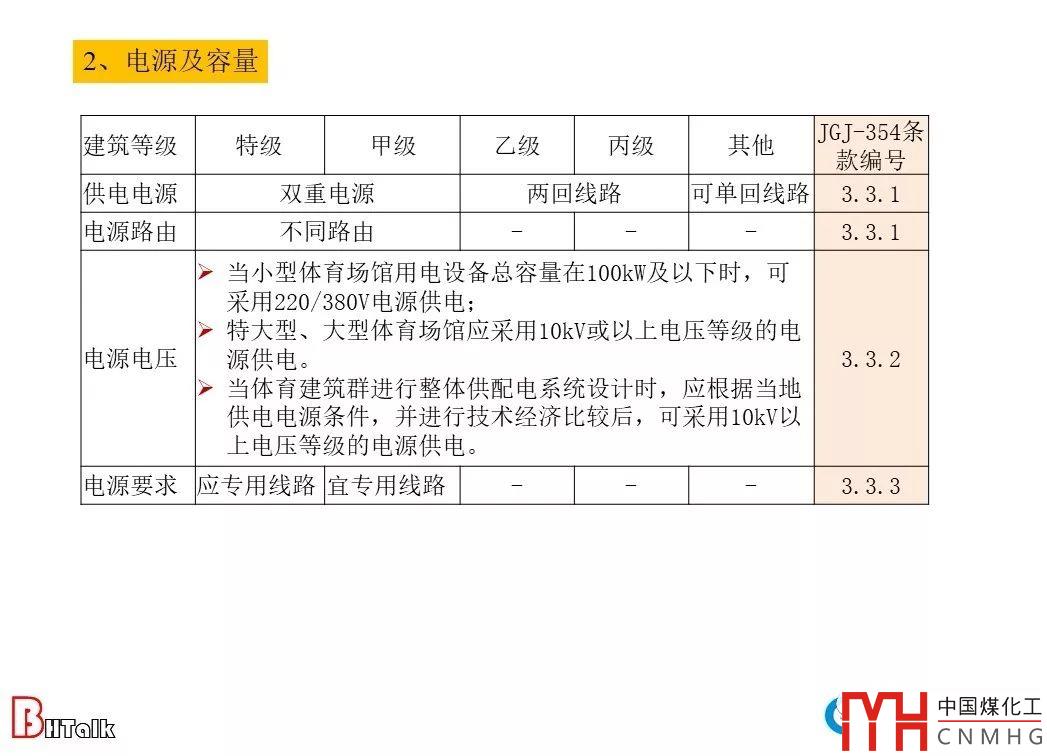

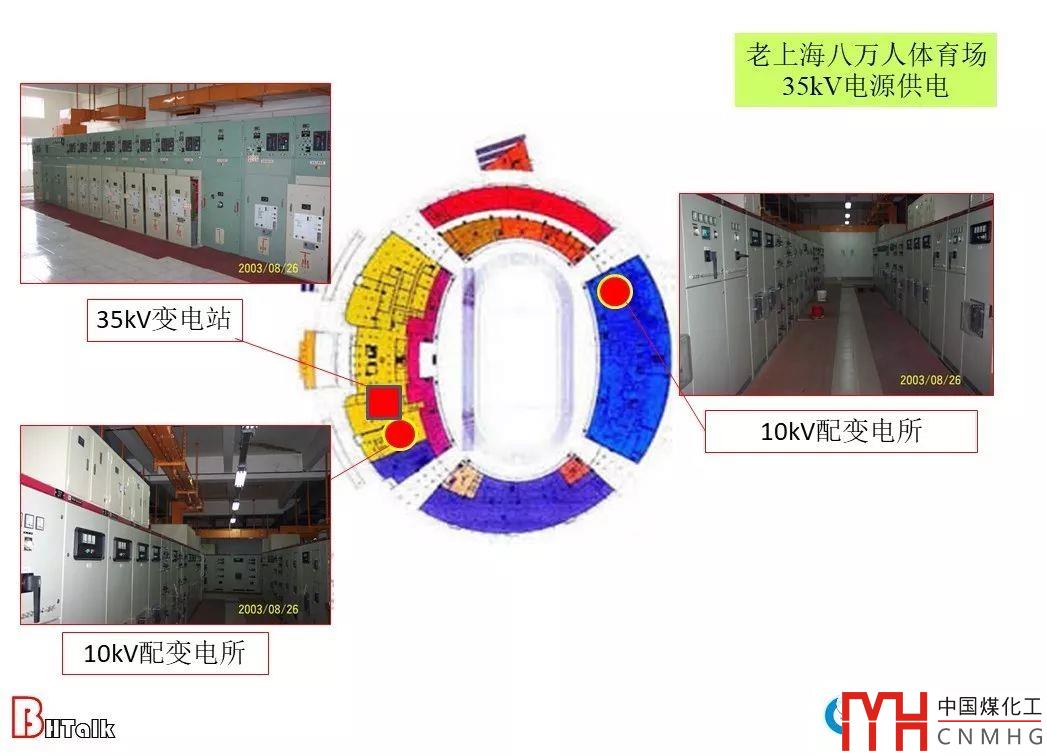

• 供配電系統電源多為有10kV，少數采用20kV、35kV；

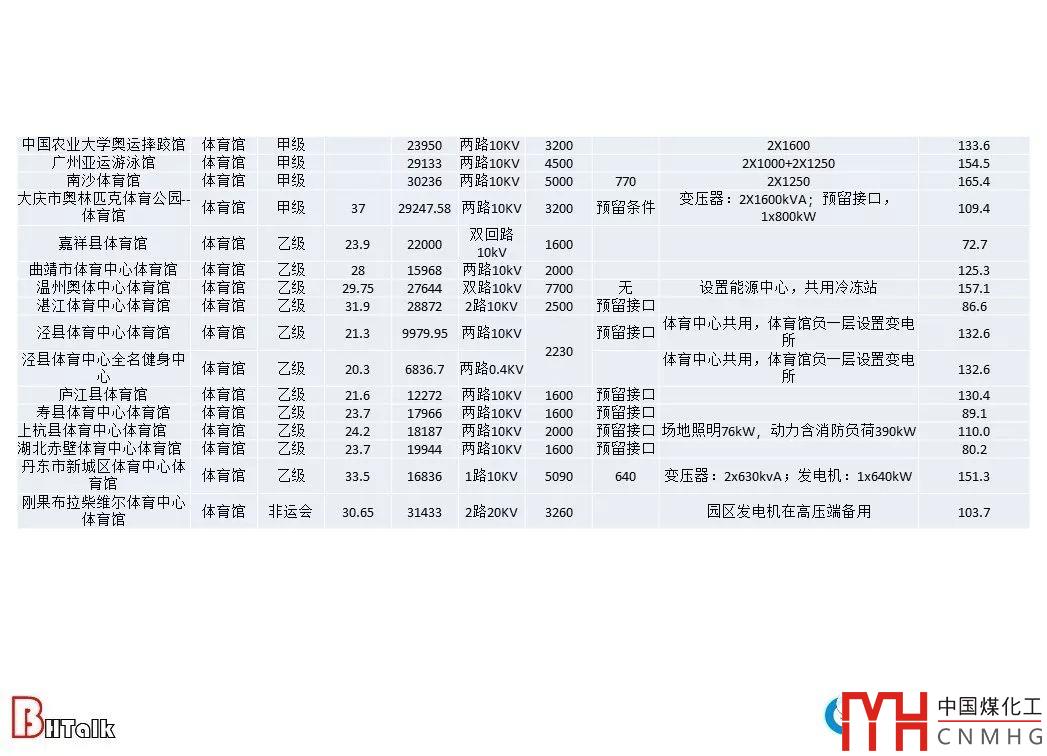

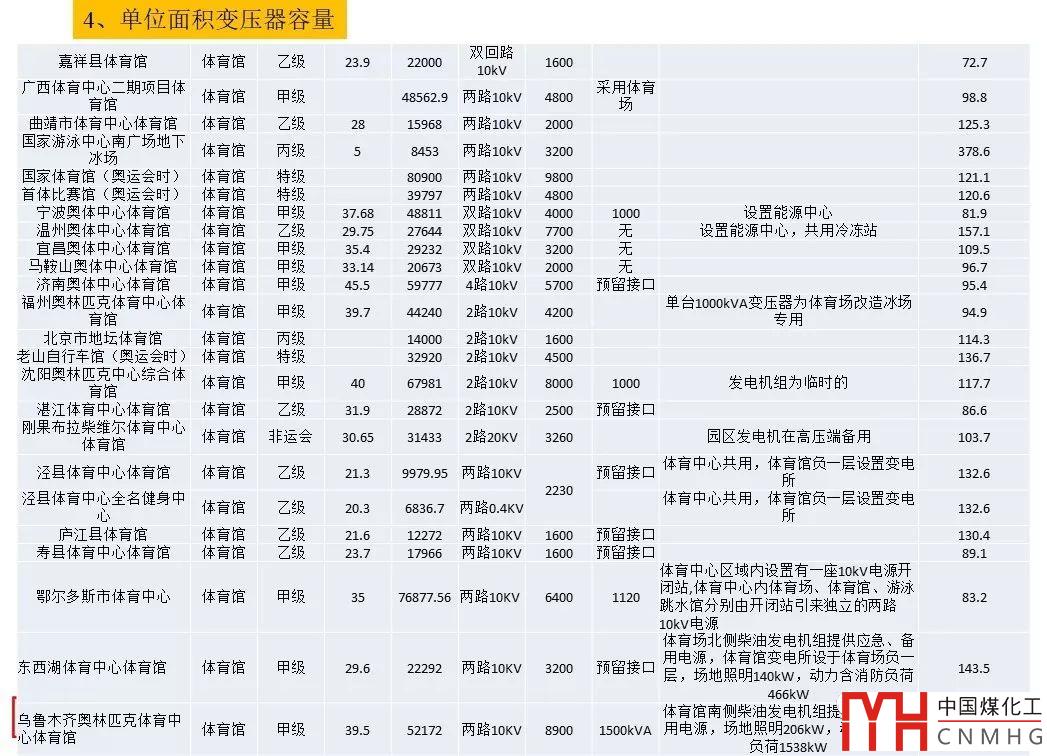

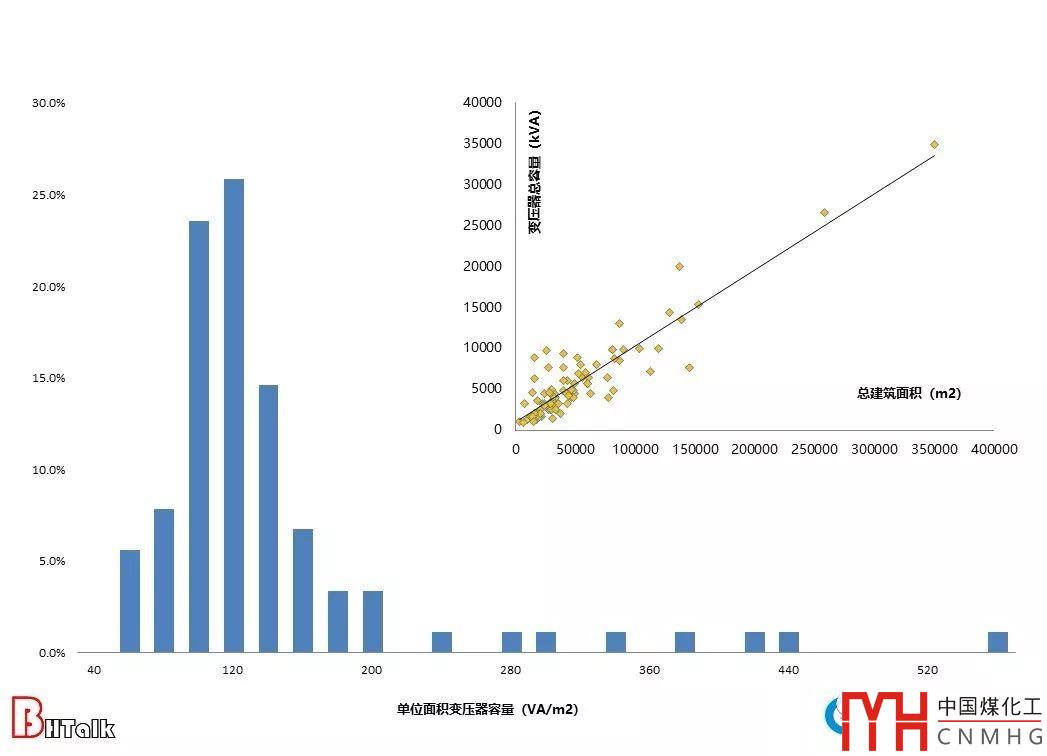

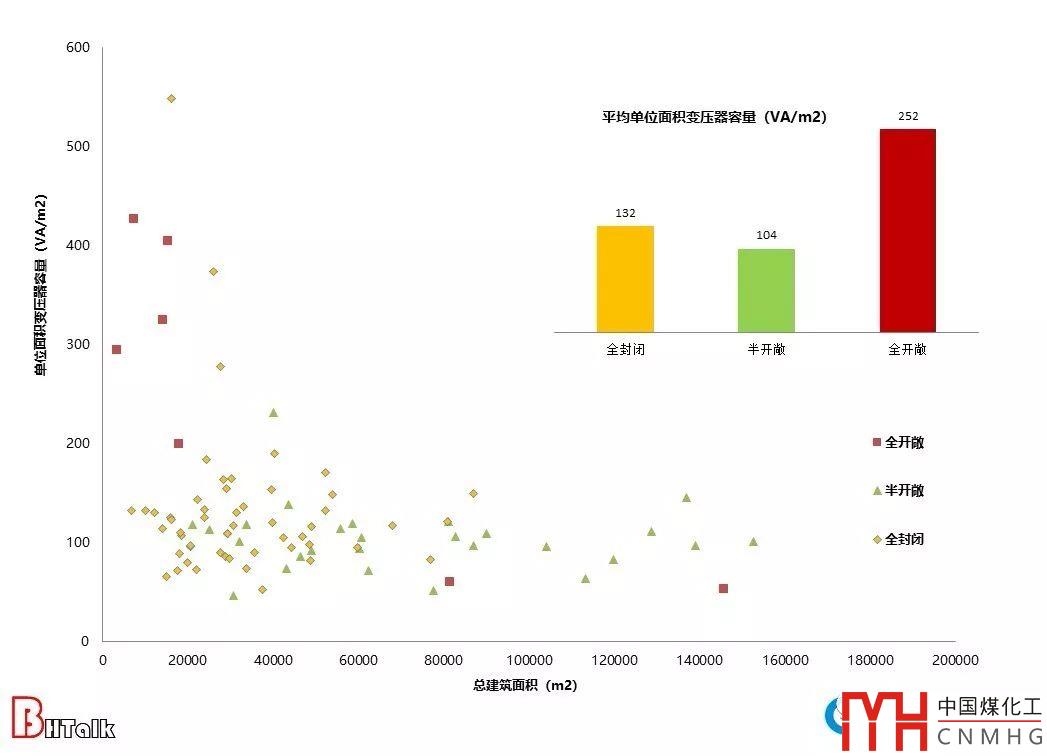

• 體育建筑變壓器安裝容量調研數據——平均單位面積變壓器容量：

• 全封閉體育建筑：132VA/m2

• 半開敞體育建筑：104VA/m2

• 全開敞體育建筑：252VA/m2

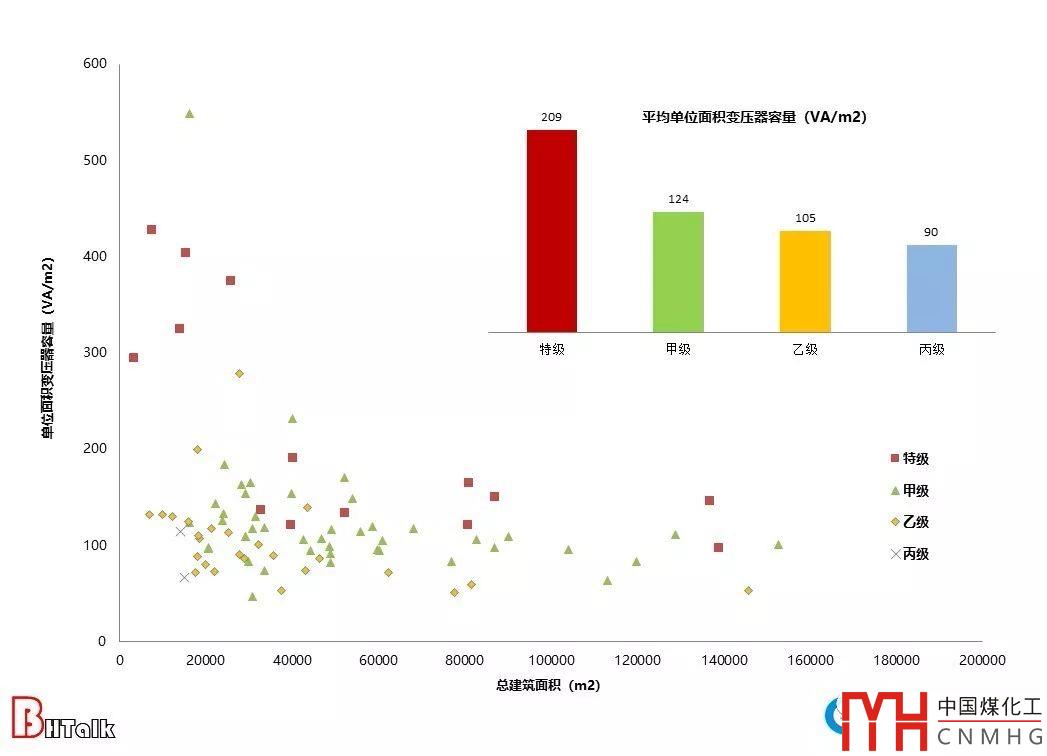

• 體育建筑變壓器安裝容量調研數據——平均單位面積變壓器容量：

• 特級體育建筑：209 VA/m2

• 甲級體育建筑：124 VA/m2

• 乙級體育建筑：105 VA/m2

• 丙級體育建筑：90 VA/m2

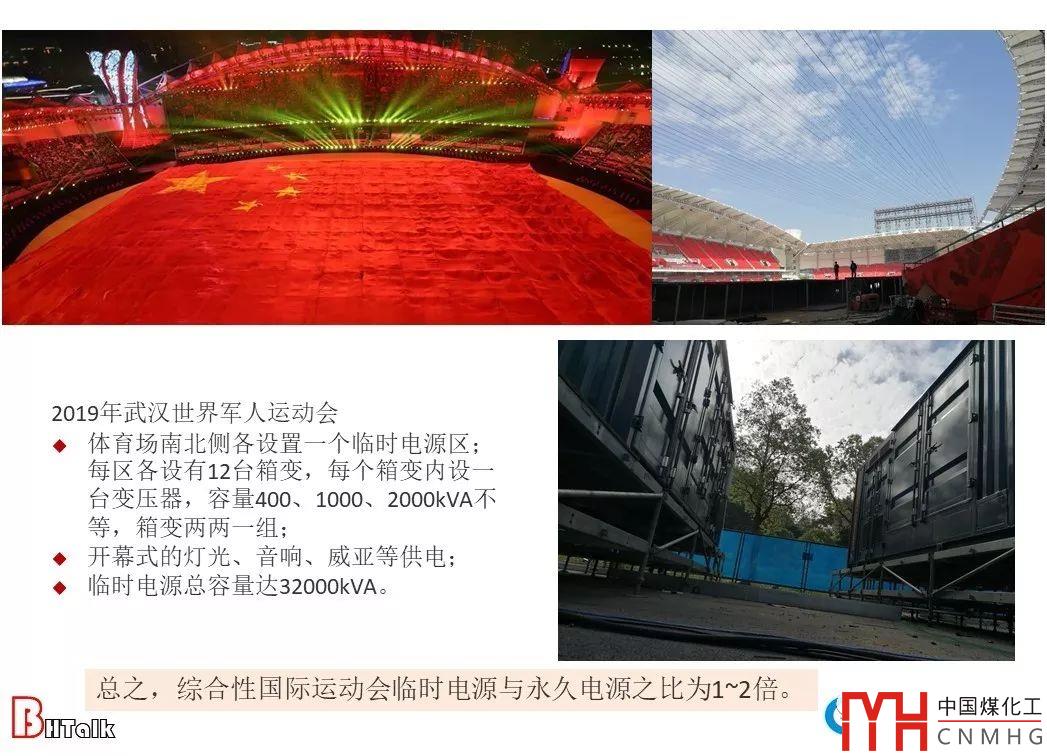

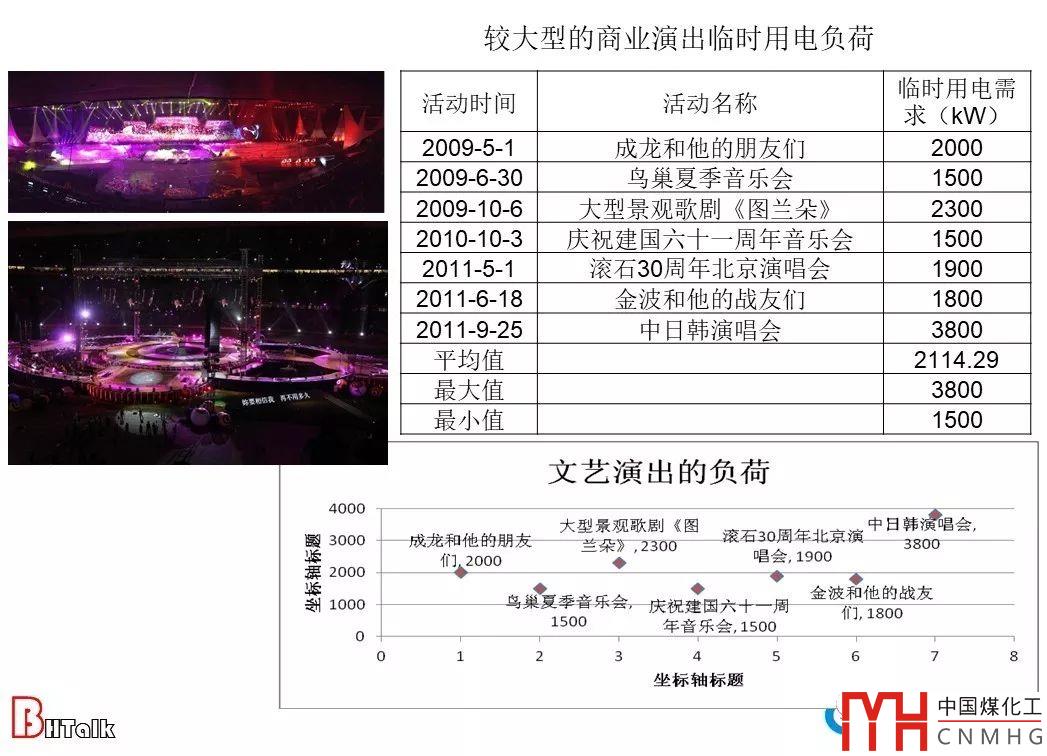

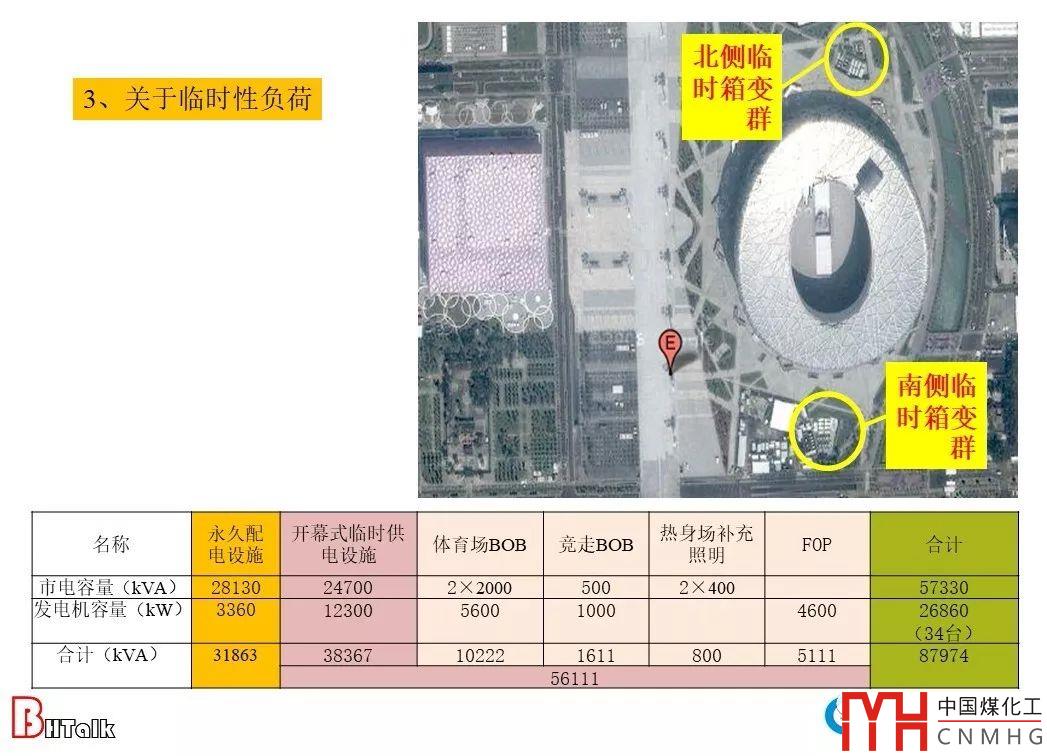

• 臨時負荷及臨時電源是大型綜合性運動會重要的電源保障措施；

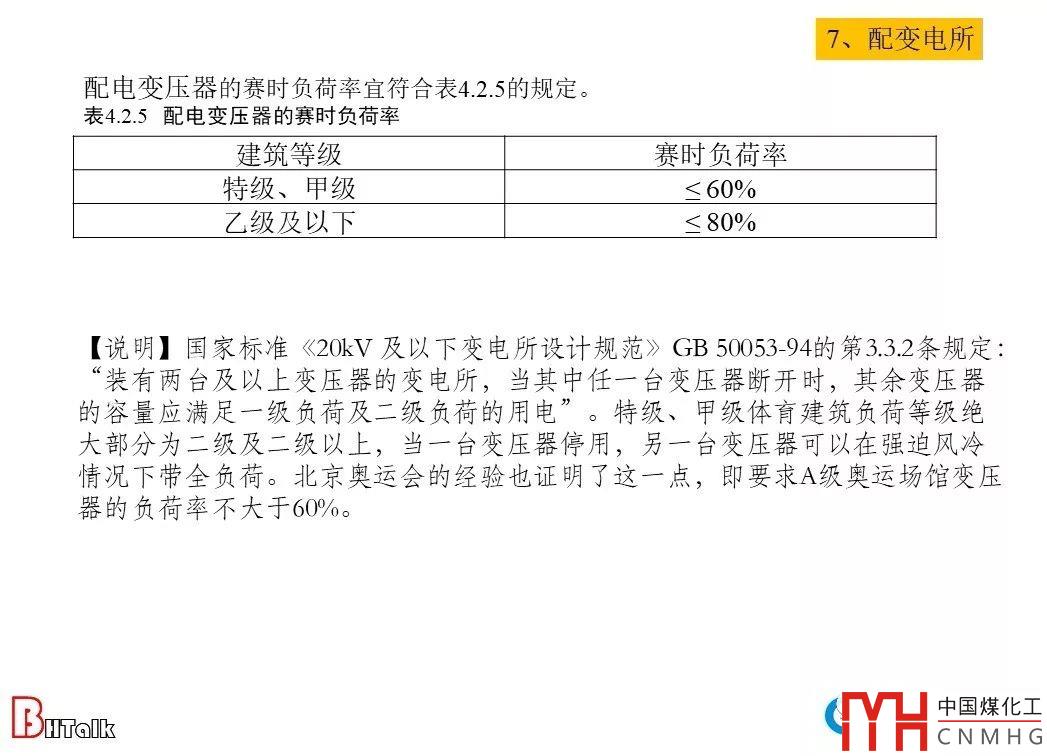

• 國際頂級賽事負荷率都不高，均小于50%；

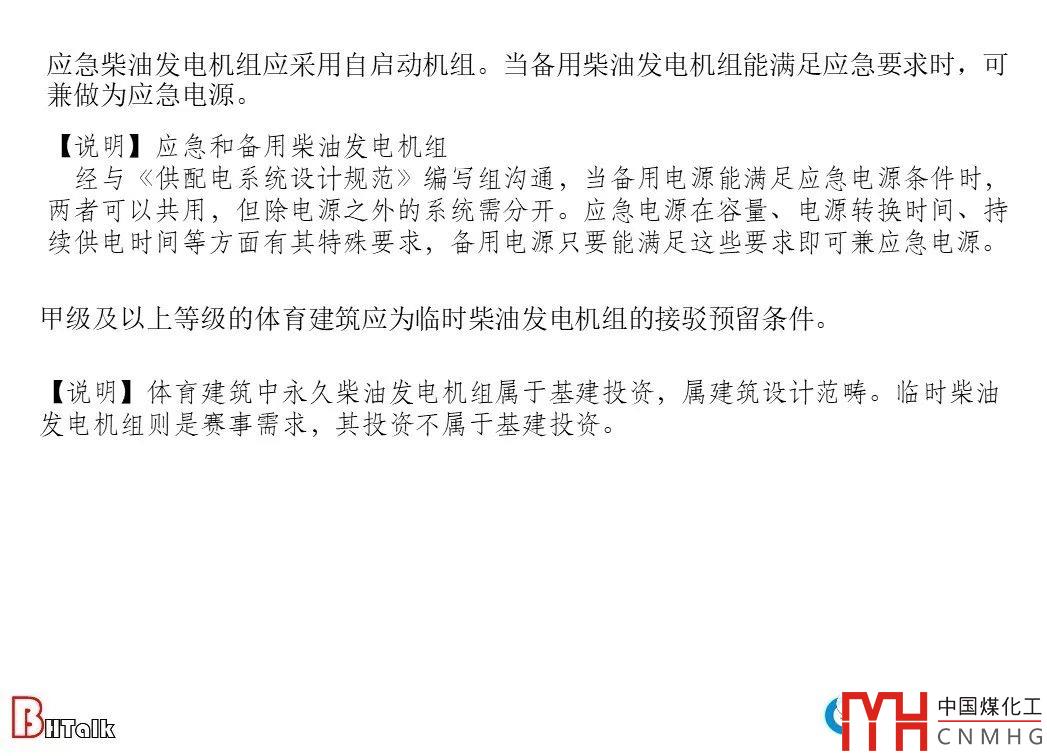

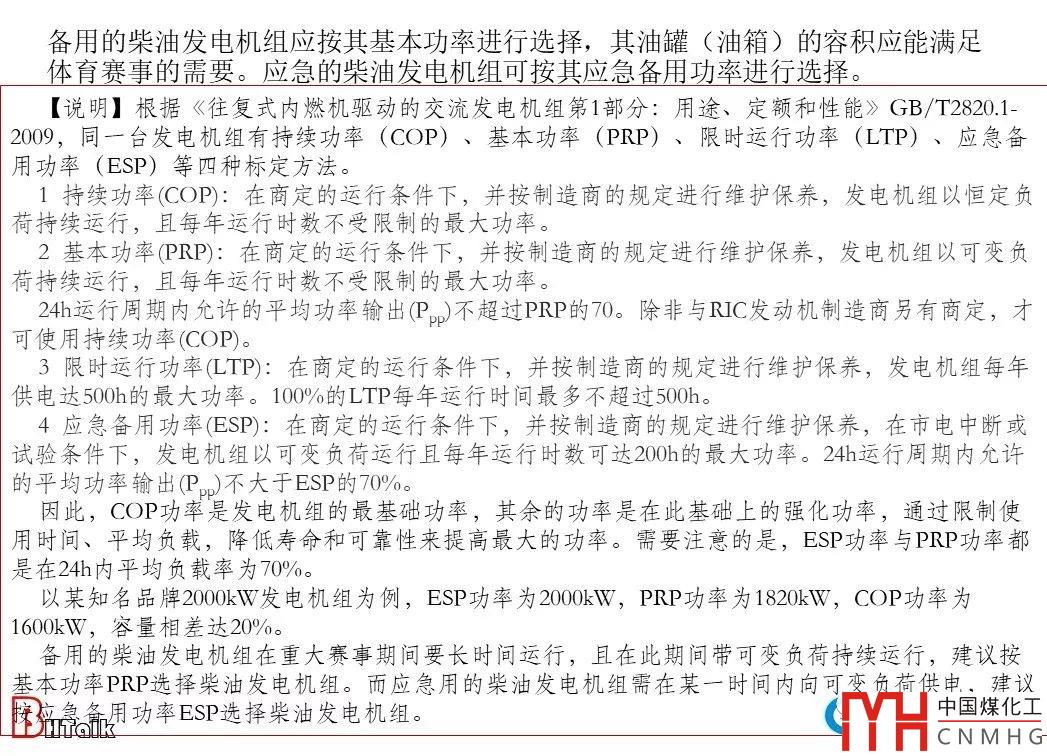

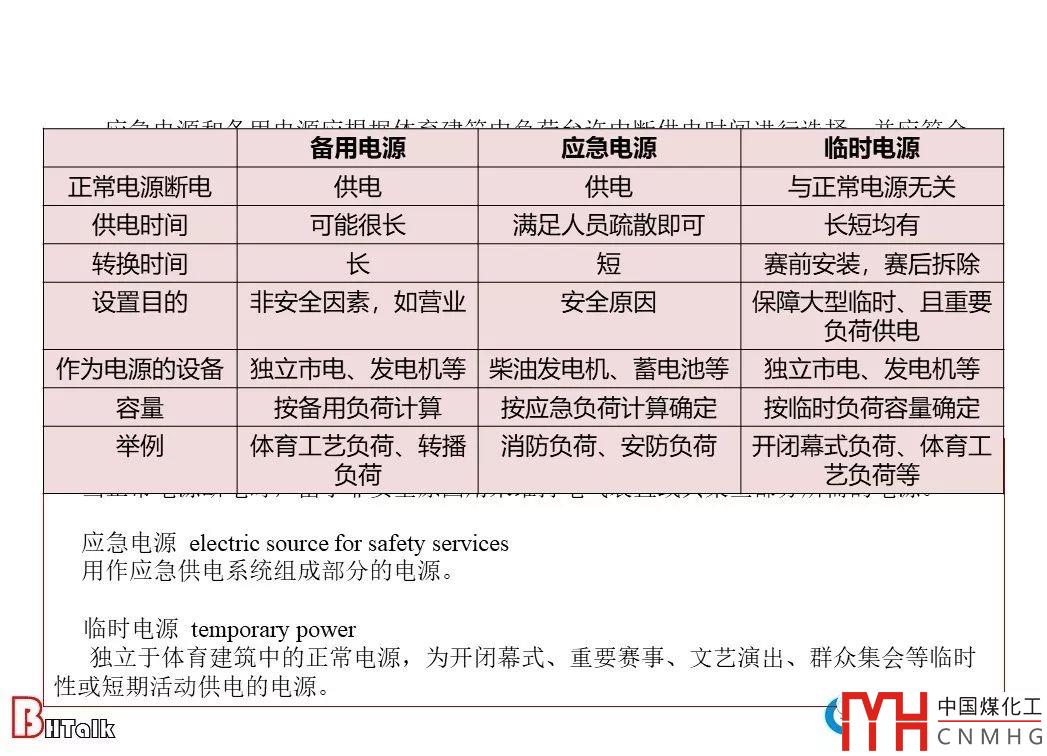

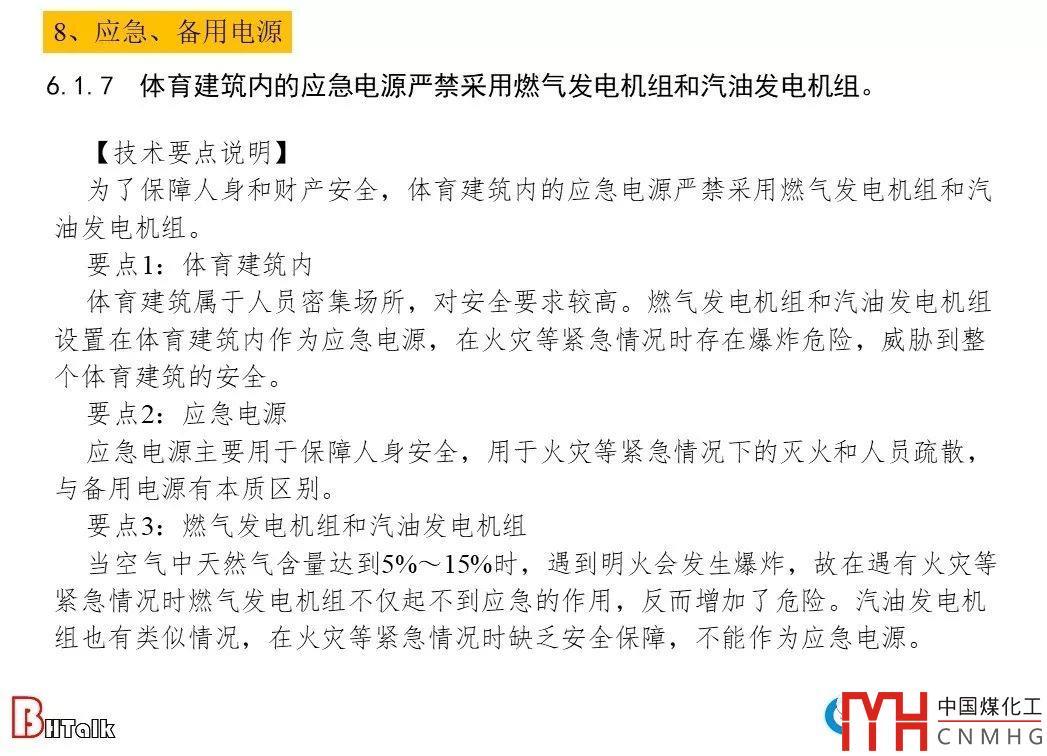

• 應急、備用電源——重點講解備用的柴油發電機組應按其基本功率進行選擇，應急的柴油發電機組可按其應急備用功率進行選擇；

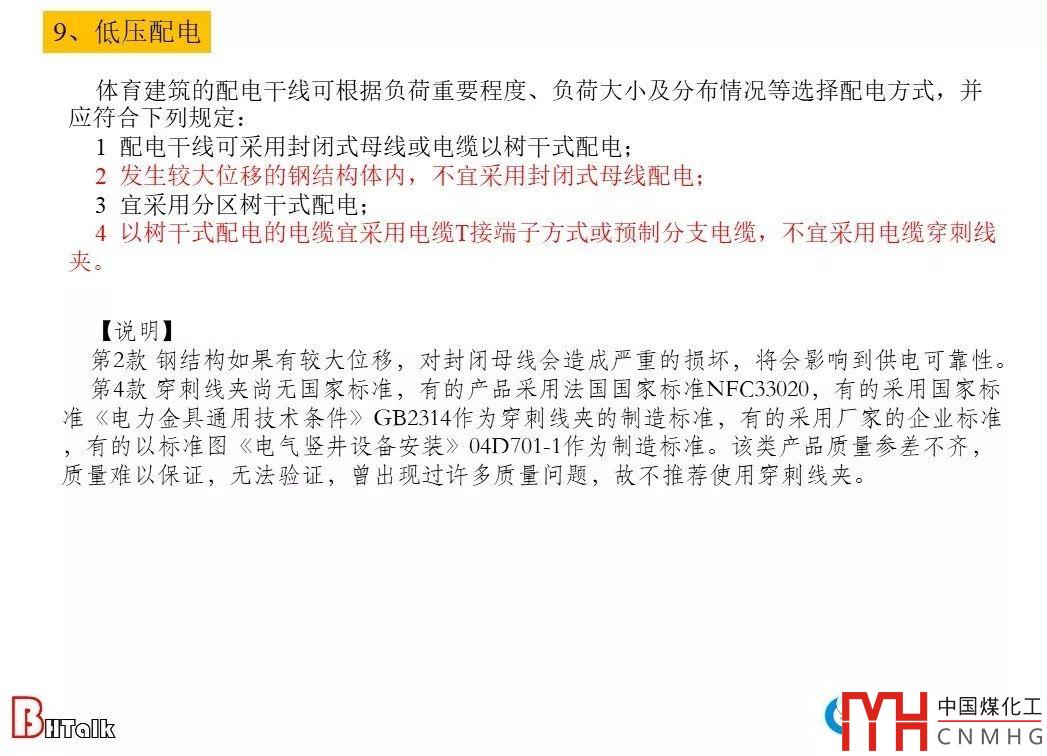

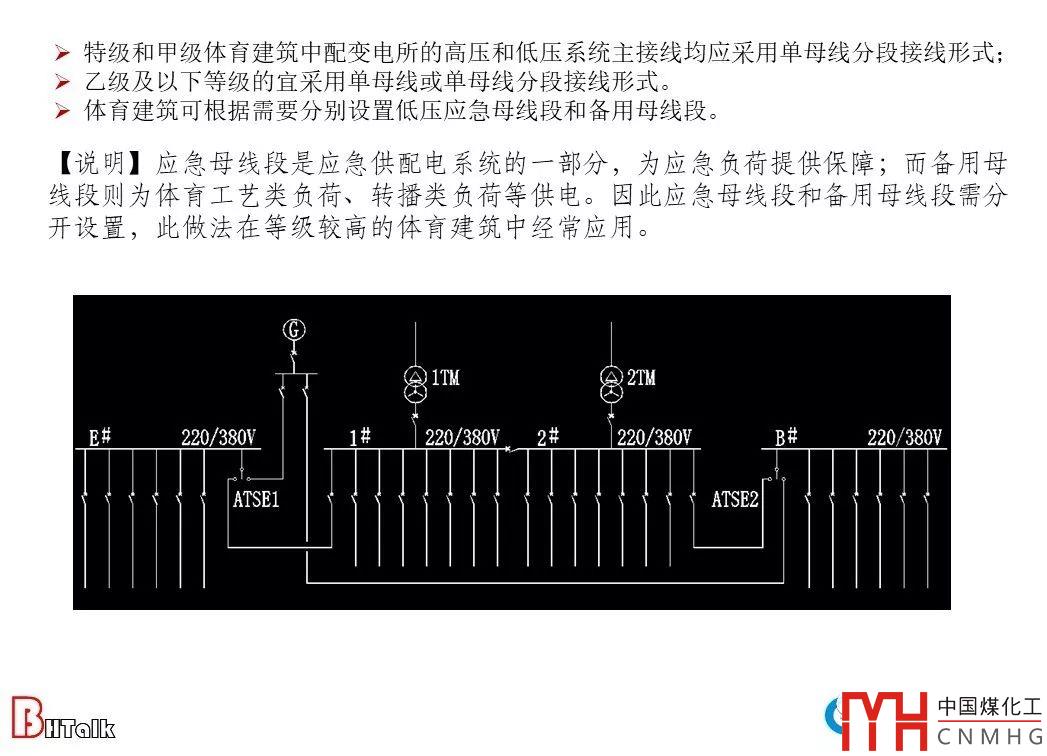

• 低壓配電——落實到負荷供電的關鍵！

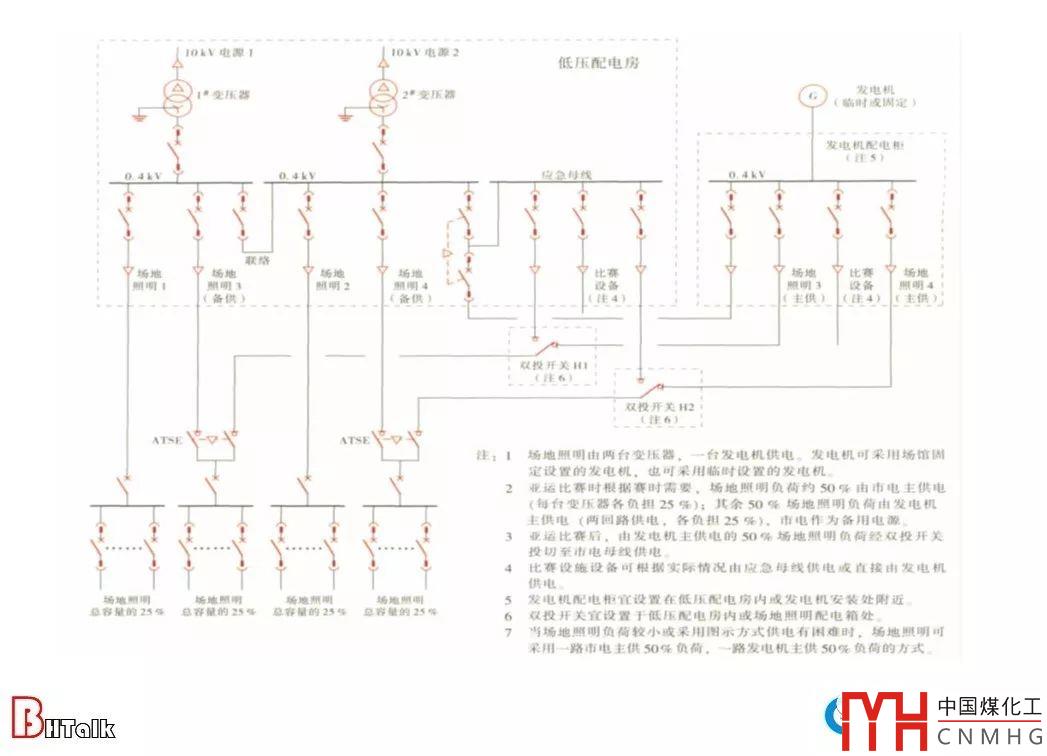

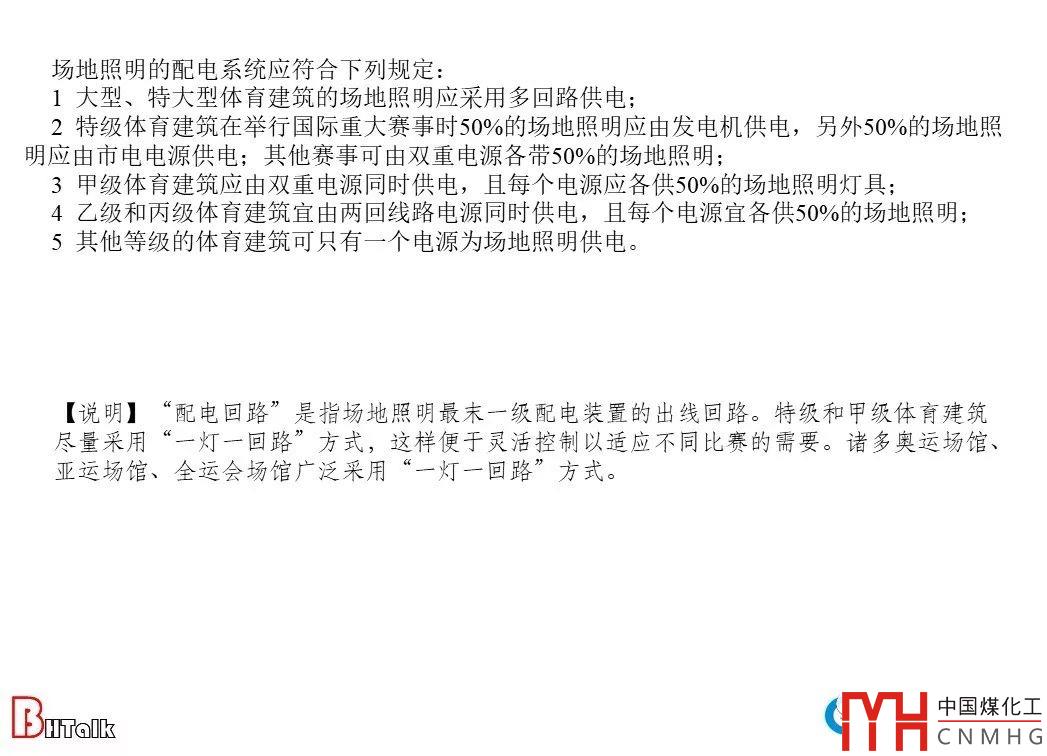

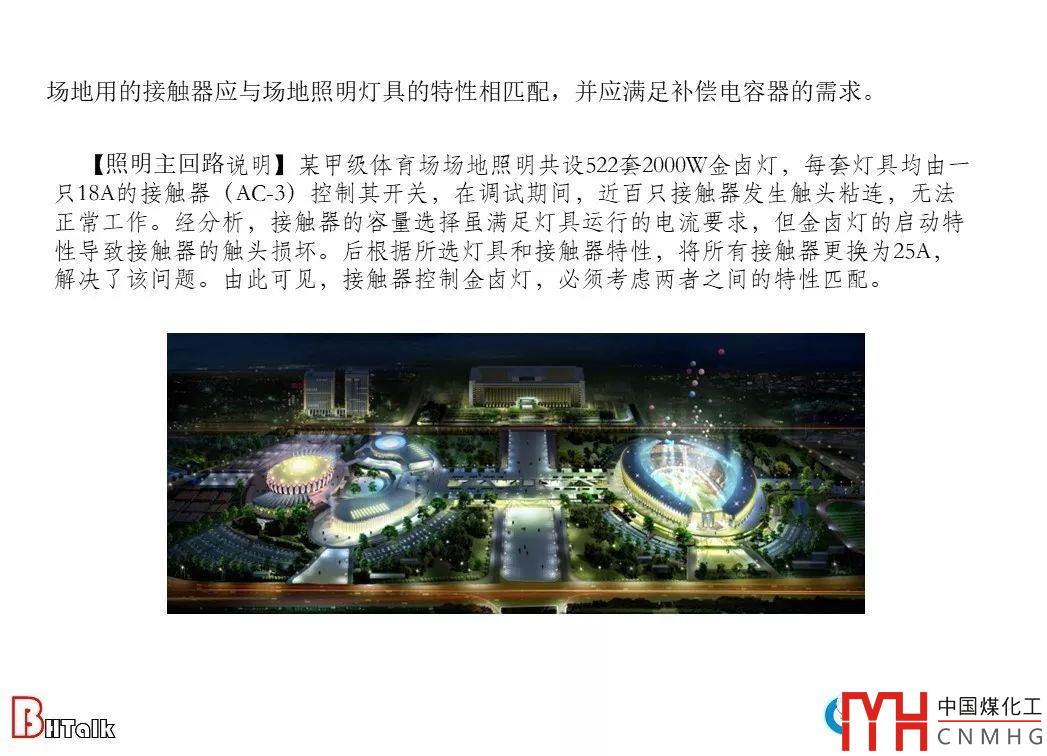

場地照明的配電系統要求：

1 大型、特大型體育建筑的場地照明應采用多回路供電；

2 特級體育建筑在舉行國際重大賽事時50%的場地照明應由發電機供電，另外50%的場地照明應由市電電源供電；其他賽事可由雙重電源各帶50%的場地照明；

3 甲級體育建筑應由雙重電源同時供電，且每個電源應各供50%的場地照明燈具；

4 乙級和丙級體育建筑宜由兩回線路電源同時供電，且每個電源宜各供50%的場地照明；

5 其他等級的體育建筑可只有一個電源為場地照明供電。
