筆者曾于2016年6月20日推送了一篇“實用的諧波系數”文章，在此基礎上，可以得出回路總電流的簡易、實用的計算公式。回路總的電流均方根值具有下式的關系。

（1）

式中，I——總的電流均方根值，單位：A；

I1——基波電流，單位：A；

THDi——電流諧波總畸變率。

設：

（2）

很明顯，K系數與各次諧波電流有緊密關系，因此稱其為諧波系數。又因?yàn)橹C波的存在造成總的電流增加，K又被稱為諧波的校正系數。THDi可以通過專用儀器測量得出。

因此，總的電流有效值可以簡化為：

I=K.I1 （3）

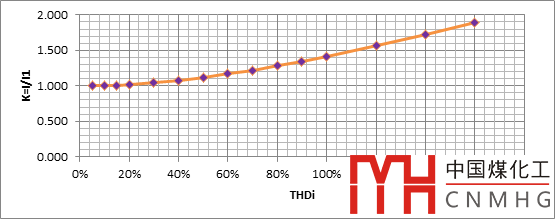

K值可以從圖1曲線查得。

圖1 諧波系數曲線

例如，如果某回路Pe=15kW，380V/50Hz，cos=0.85，THDi=80%，由圖1曲線查得，K=1.281，代入公式3。

I=K.I1=1.281 I1=1.281×15/1.732/0.38/0.95=34.347A。

計算簡單、準確、明了、方便，請大家不妨一試！
