電動機汽車在我國普及速度非常迅速，作為重要的綠色交通工具得到各級政府的大力支持。在此背景情況下，作為電動汽車配套的充電設施也該同步發展，它們之間的關系是相輔相成、缺一不可的。

為了人身安全，電擊防護措施必須設置到位，尤其室外安裝的電動汽車充電設備，風吹雨淋、冬冷夏熱，對絕緣會產生不利的影響，漏電概率大大增加。因此，主要的實用電擊防護措施如下：

1、保護

電動汽車充電設備的配電回路除短路保護、過負荷保護外，需設剩余電流保護功能。為了減少誤動作，多臺充電設備不建議共用一個帶剩余電流保護功能的低壓電器。

盡管充電設備內部也裝設剩余電流動作保護，也不影響配電回路的剩余電流動作保護，兩者有分工，又有配合。

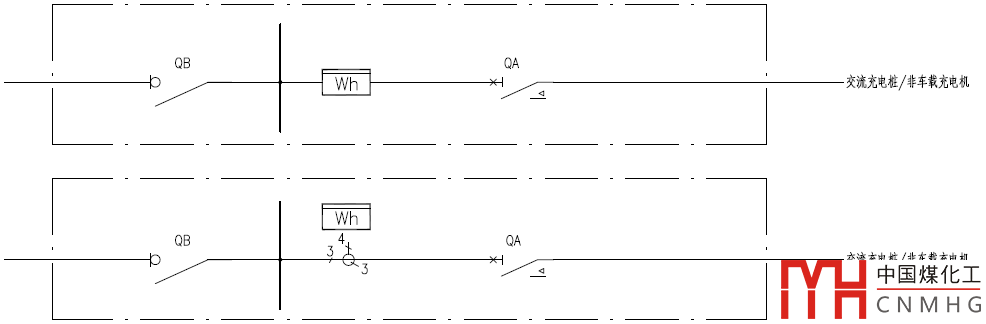

圖1 電動汽車充電設備配電系統

2、等電位聯結

電動汽車充電設備人員需接觸充電設備的金屬外殼及充電槍，為了有效地保障人身安全，等電位聯結是充電設施電擊防護的重要措施之一，尤其安裝在室外的充電設備，類似于電動大門的等電位聯結，參見小女孩玩耍時身體靠在電動伸縮門上遭電擊死亡。

即將與讀者見面的國家標準圖集《電動汽車充電基礎設施設計與安裝》18D705-2給出了具體做法：在室外電動充電車位地面下0.15m~0.30m設置等電位均衡線（25x4扁鋼或10的圓鋼），其間距為0.6mx0.6m網格，并將車擋與等電位均衡線可靠焊接，等電位均衡線與接地極可靠焊接。不僅車位需要設置等電位聯結，充電設備及其周圍也需要設置等電位均衡線，向充電設備外延伸0.6m，并與充電車位均衡線聯結。

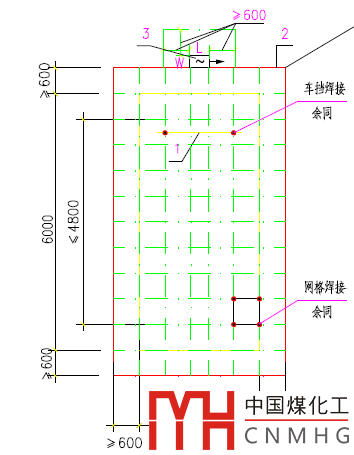

圖2 單車位等電位聯結示意圖

（圖中：1——車檔；2——均衡線；3——充電設備）

工程設計及工程建設應以人為本，人身安全為第一位，不可掉以輕心，更不能抱有僥幸心里。希望大家重視！
