電氣從業人員都應知道PE線是何物？但未必真正了解它。

1、《民用建筑電氣設計規范》JGJ 16-2008的定義

《民用建筑電氣設計規范》JGJ 16-2008第2.1.9條給出保護導體（PE）的定義，即為了安全目的，如電擊防護中設置的導體。規范給出了相應的注釋，在電氣裝置中，PE導體通常也被當作保護接地導體。

2、IEC 60364-5-54的定義

而IEC 60364-5-54《建筑物的電氣安裝--第5-54部分:電氣設備選擇和裝配--接地安排,保護導體和保護聯結導體》（Low-voltage electrical installations - Part 5-54: Selection and erection of electrical equipment - Earthing arrangements and protective conductors）對保護導體定義為，用于電擊防護時，保護導體包括保護聯結導體、保護接地導體和接地導體。它們的定義分別如下：

541.3.7 保護聯結導體protective bonding conductor，用于保護等電位聯結的保護導體。[IEC60050-826:2004, 826-13-24]

541.3.8 接地導體 earthing conductor，在系統、裝置或設備的給定點與接地網之間提供導電通路或部分導電通路的導體。[IEC60050-826:2004, 826-13-12]

注：對于IEC 60364的本部分目的，接地導體就是將接地極連接到等電位聯結系統的一個點的導體，該點通常是總接地端子。

541.3.10 保護接地導體 protective earthing conductor，用于保護接地的保護導體。[IEC60050-826:2004, 826-13-23]

其中，只有保護接地導體才是我們常說、常用的PE線。

3、說明

為了便于理解，可以用圖1說明。

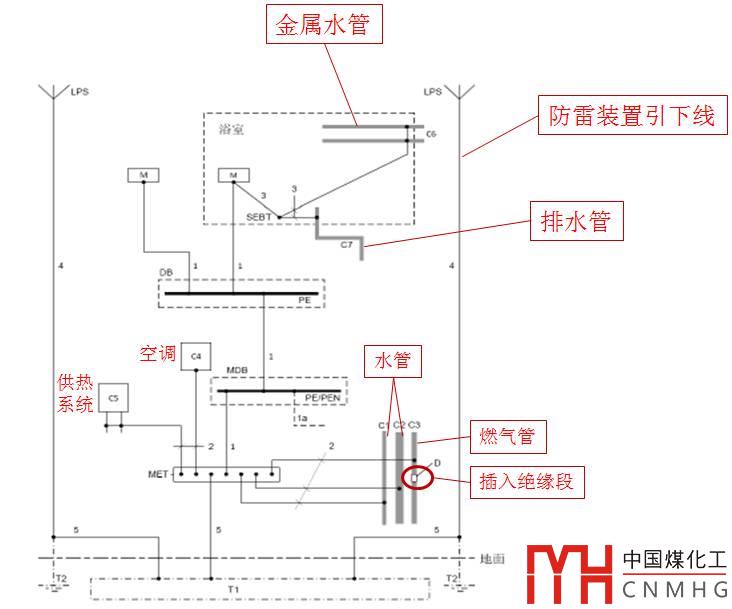

圖1 保護導體示例

圖中1——保護接地導體(PE)，2——連接到總接地端子的保護聯結導體，3——輔助聯結的保護聯結導體，4——防雷裝置引下線，5——接地導體。M——外露可導電部分，MDB——總配電盤，DB——配電盤，MET——總接地端子，SEBT——輔助等電位聯結端子。

簡單一句話概括：保護接地導體（PE）就是故障時要通過故障電流的導體，保護聯結導體用于等電位聯結，接地導體就是與接地裝置相連接的導體。這也是判斷三個概念的判據！
