帶你進入水立方水處理機房,尋找安全可靠的泳池
關于游泳池,本信息曾發布多篇文章,主要如下:
-
游泳池的電氣設計,2017年07月26日;
-
游泳池的電氣設計(續),2017年08月04日;
-
幾張圖讓游泳池的分區一目了然,2018年02月01日;
-
一張表搞定游泳池電氣核心技術,2018年1月19日
-
里約奧運會泳池星光閃爍!2016年08月09日;
-
英東游泳館——我們永恒的記憶!2016年08月25
=====================================================
下面通過一個工程實例繼續說明,走進水立方水處理機房,肯定會有收獲的。
等電位聯結
此項目就是著名的水立方,等電位聯結現在是看不見了,只能看看圖紙(見圖2),該方案經過層層把關、審查、匯報、檢查、檢測,當然不會有問題的了。

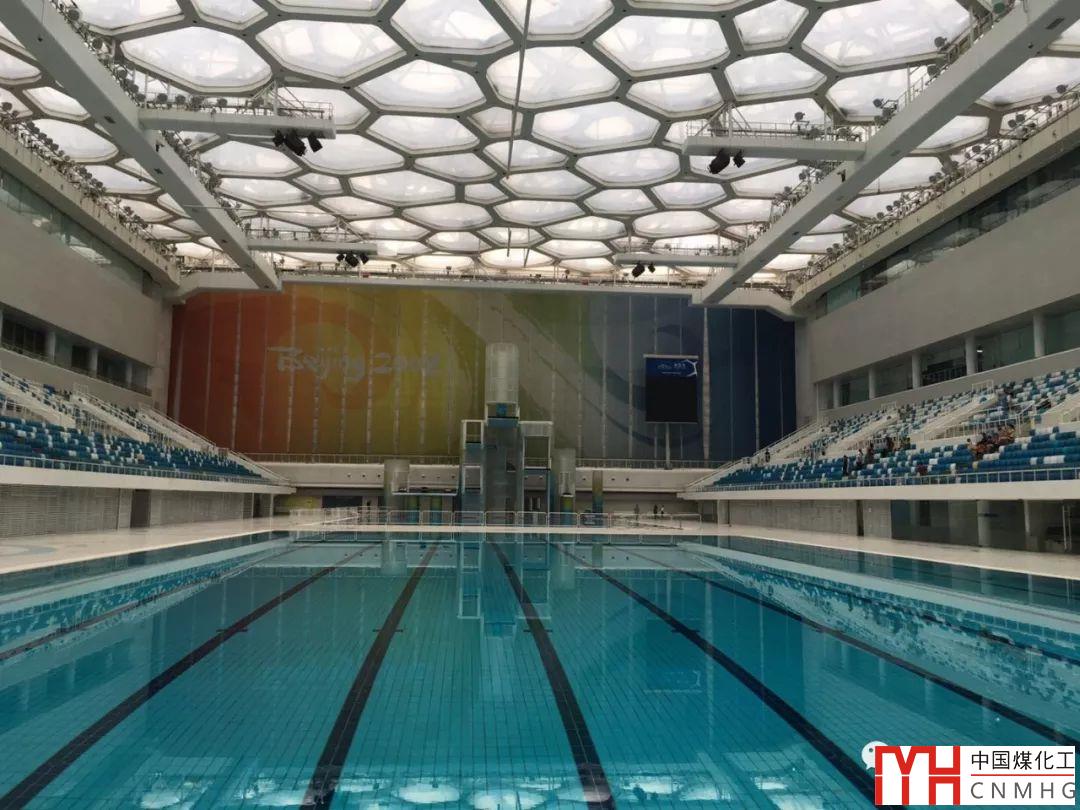

圖1 水立方的比賽池

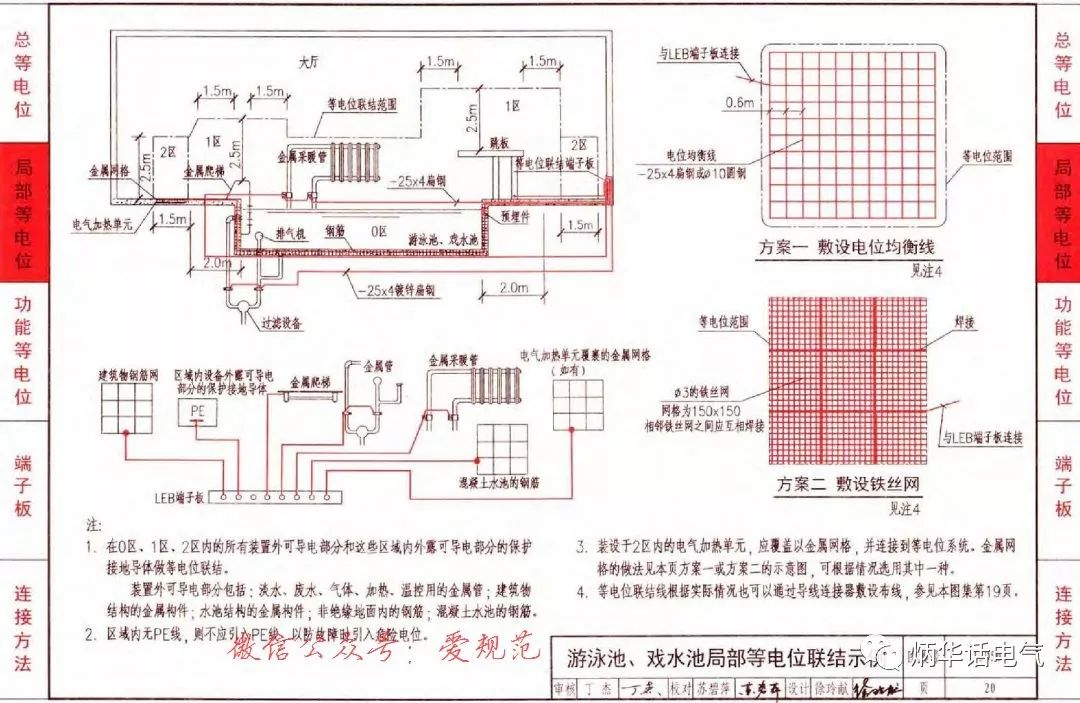

圖2 泳池的等電位做法示意
圖2是國家標準圖15D502《等電位聯結安裝》一張圖,水立方泳池的等電位也是這么設計的,標準圖編制過程中編制組專門前去水立方調研。
非金屬水管

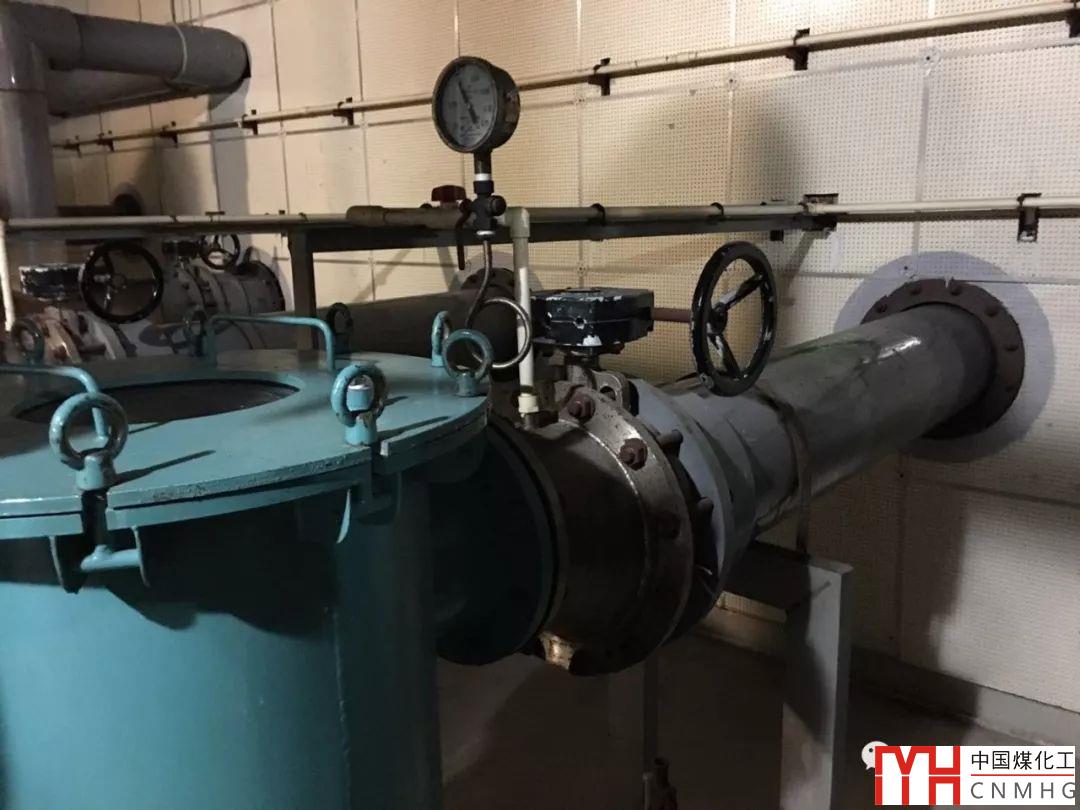

圖3 水處理機房一角
水處理機房是泳池水處理的核心場所,左前方的立罐是過濾裝置,灰色的水管通往泳池,為非金屬材料,此項目為ABS管和PVC管,這一點很重要,非金屬水管將帶電的水泵(含電動機)與泳池水分開,比賽時水處理系統不工作。這樣對泳池來說阻隔了電氣通路,是安全措施之一。

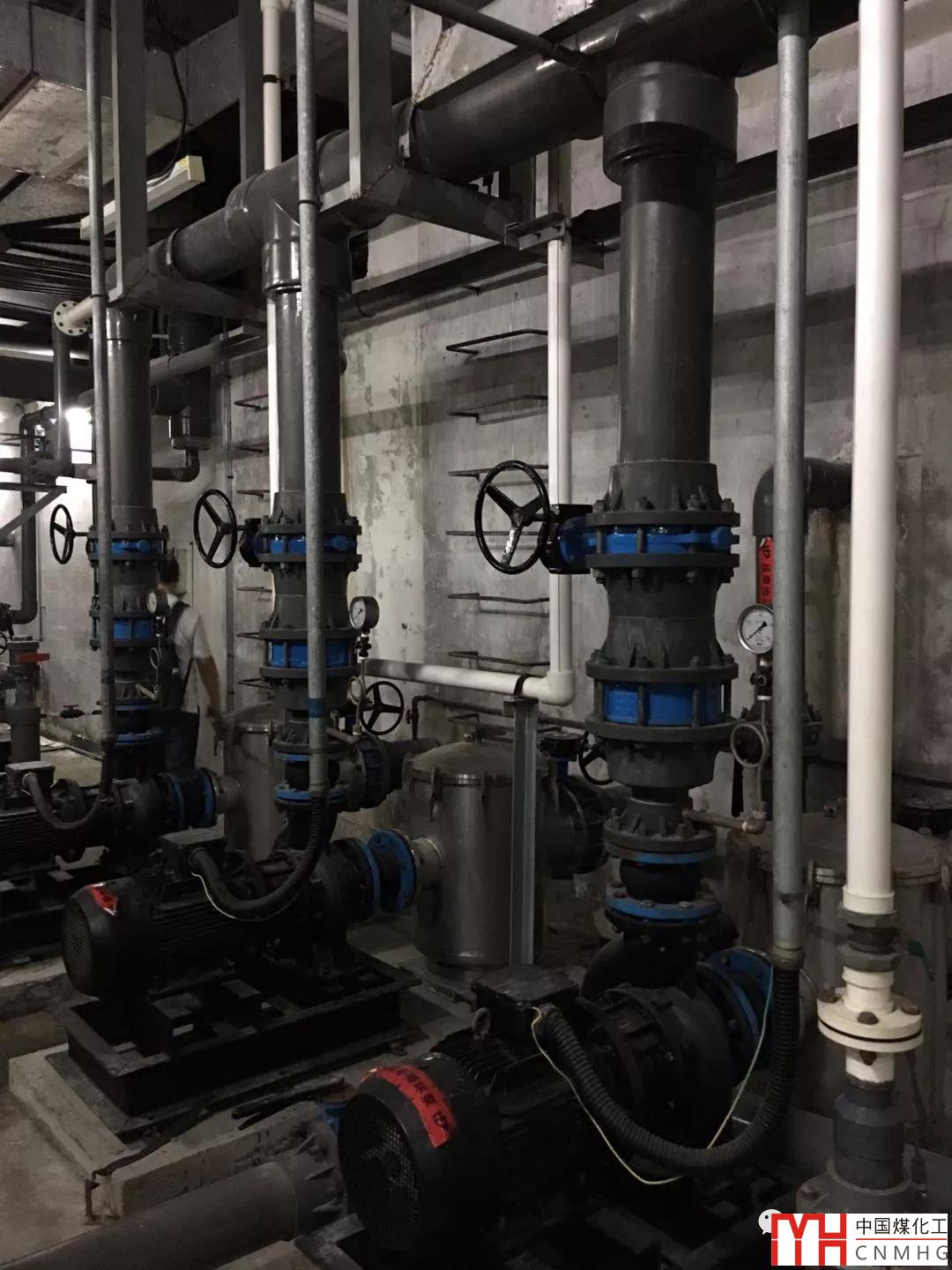

圖4 水處理機房
圖4中的灰色立管也是非金屬材料,也是從安全出發防止泳池水帶電的措施。
系統方案
本案的水處理機房在2區之外,系統有兩種方案,《水下及潮濕環境電氣設備與安裝》16D401-5中有詳細說明。

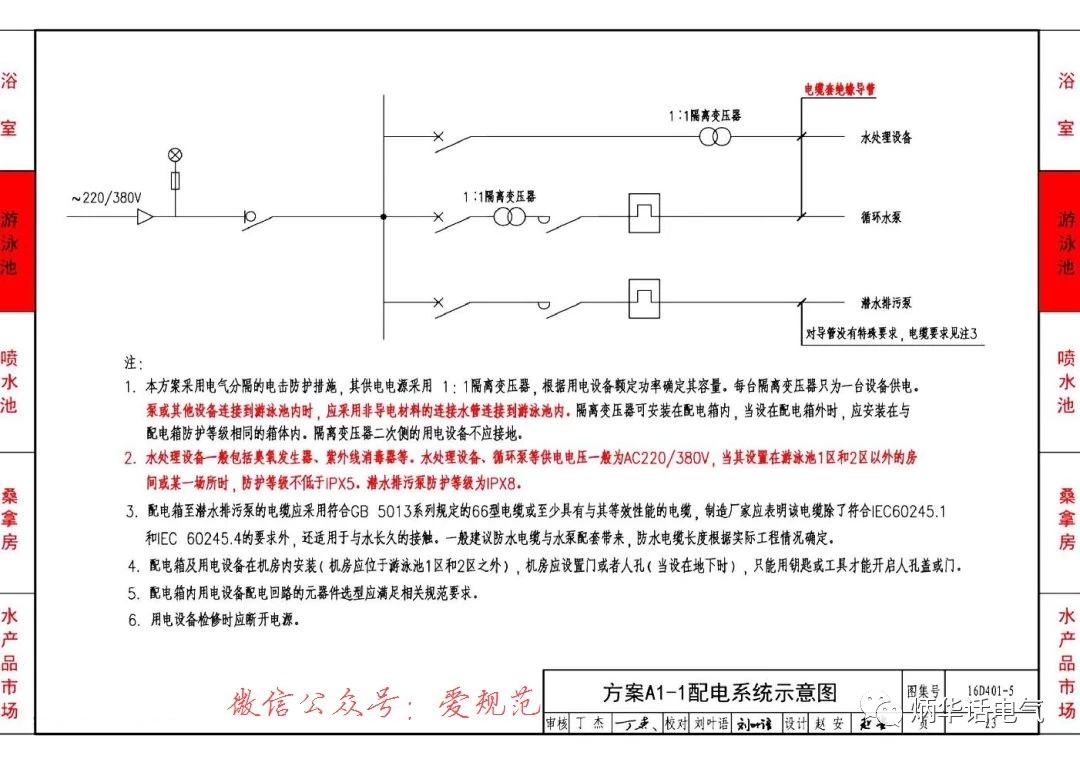

方案一,采用電氣分隔保護措施,如圖5所示,該方案采用1:1的隔離變壓器為水處理設備、循環泵供電,且一臺隔離變壓器只為一臺設備供電。
圖5 電氣分隔方案

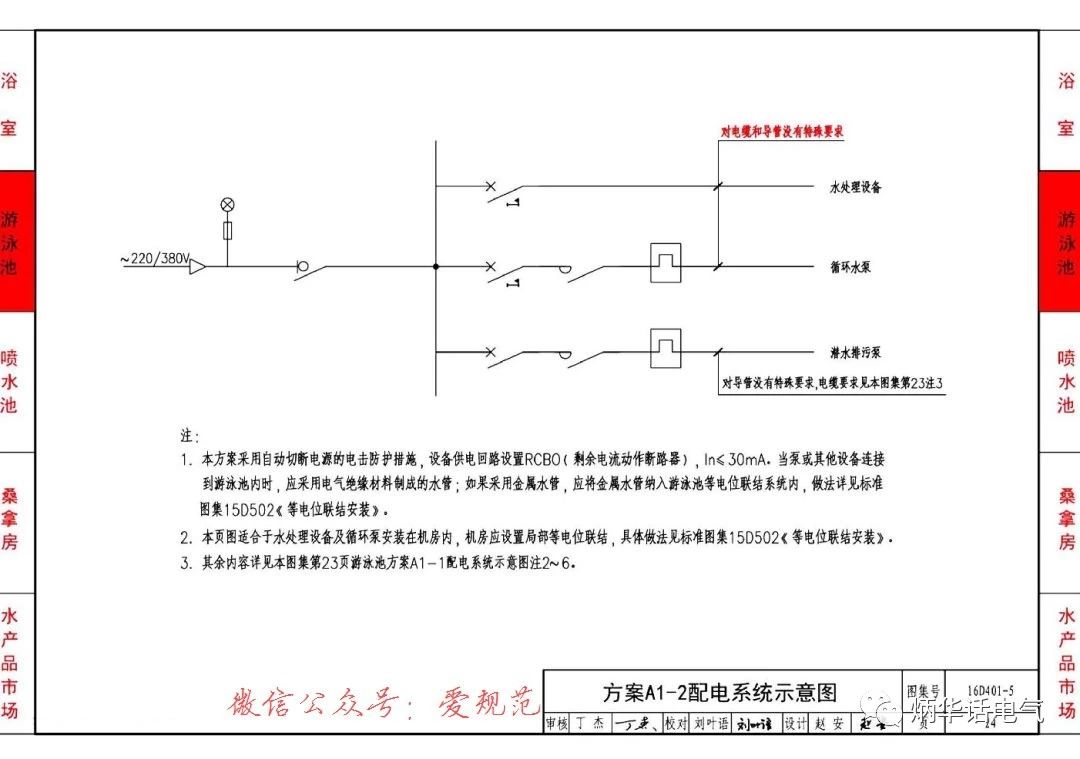

方案二采用自動切斷電源的保護措施,該方案采用了額定動作電流不大于30mA的RCD,如圖6所示。
圖6 采用自動切斷電源的保護
無論方案一還是方案二,都要求連接用電設備(如循環泵)與泳池的管道必須采用非金屬材料。
0區和1區不要安裝任何用電設備
還有一點非常重要,不要試圖在0區安裝水下燈等用電設備,美好的效果往往與安全成反比,且增大了維護工作量。GB/T16895.19-2017/IEC60364-7-702:2010《低壓電氣裝置第7-702部分:特殊裝置或場所的要求 游泳池和噴泉》明確指出,0區和1區只允許采用標稱電壓不大于交流12V或直流30V的SELV保護方式,不允許采用阻擋物、置于伸臂范圍之外的保護,也不允許采用非導電場所、不接地的局部等電位聯結和向一臺以上用電設備供電的電氣分隔的保護方式。
結論
因此,水立方的泳池電擊防護措施是綜合性的,運行十余年的經驗驗證了這些措施是有效的:
-
局部等電位聯結;
-
阻隔用電設備的非金屬水管;
-
安全可靠的系統;
-
不采用水下用電設備。
-
