前幾天，筆者公布了最近一次LED燈的試驗結果，試驗表明：啟動時存在較大的啟動電流，最大達15倍；啟動時間短，只有1秒左右，峰值在800ns左右；存在反向峰值；峰值存在不確定性，多次試驗峰值電流大小不一。文章推出后，引起廣大網友的關注和留言，究其原因眾說紛紜。筆者試圖解釋，與大家探討。

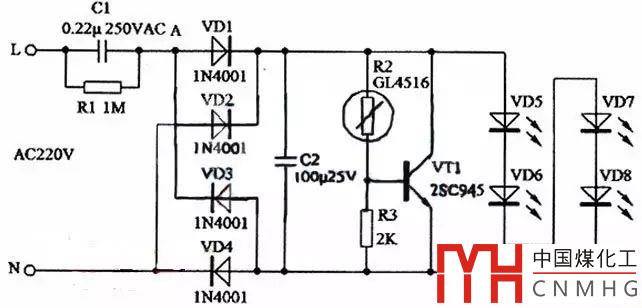

圖1 LED燈驅動電路圖

圖1引自O(shè)Fweek 電源網的某LED燈的驅動電路圖，電源為交流220V，電容C1、R1起到降壓限流作用。VD1～VD4組成整流電路，將交流變?yōu)橹绷?。接著電容器C2進行濾波，直流電壓為發光二極管VD5～VD8提供工作電壓。由此可以看出，當LED燈通電后，先要為電容器C2充電，這是啟動時峰值電流的根本原因。C2充電完畢后，電流逐漸穩定，達到穩態，電流變?yōu)轭~定電流。C2的充電時間決定峰值電流出現的時間。

因此，在LED照明配電系統設計時，保護電器要與之匹配。

因此，LED驅動電路中的濾波電容器是產生較大啟動電流的原因。
