根據《體育建筑設計規范》JGJ 31-2003和《體育建筑電氣設計規范》JGJ354-2014，體育館是配備有專門設備而供能夠進行球類、室內田徑、冰上運動、體操(技巧)、武術、拳擊、擊劍、舉重、摔跤、柔道等單項或多項室內競技比賽和訓練的體育建筑。主要由比賽和練習場地、看臺和輔助用房及設施組成。體育館根據比賽場地的功能可分為綜合體育館和專項體育館；不設觀眾看臺及相應用房的體育館也可稱訓練房。

圖1是體育館變壓器安裝容量密度的散點圖，變壓器容量密度的單位是VA/m2。即體育館變壓器總安裝容量與建筑面積之比。與體育場相比，體育館是封閉式場館，不存在開敞的空間。

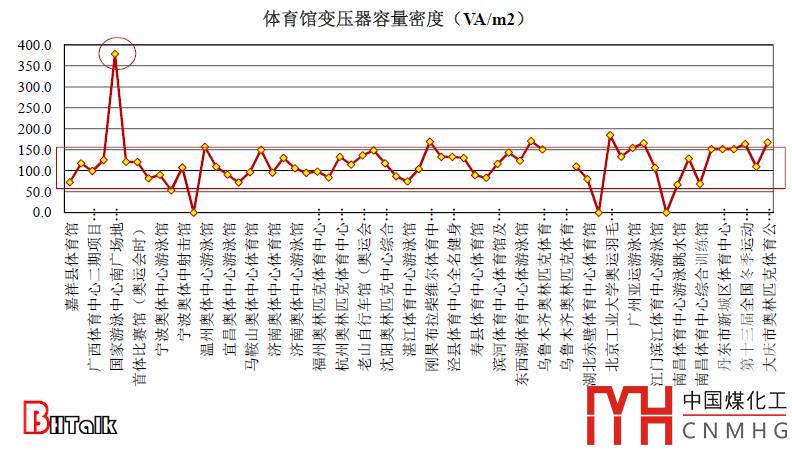

圖1 體育館變壓器容量密度散點圖

本文中的體育館包括體育館、訓練館、游泳館、獨立的網球館、速滑館等室內運動的體育建筑。由圖1可知，體育館的變壓器裝機容量差別較大，需理性分析。最小53.3VA/m2，最大378.6VA/m2，一般在50~180VA/m2，平均值為122VA/m2。其中最大值為水立方南廣場項目（圖2所示），屬于地下體育建筑，用于冰上運動項目的訓練及全民健身使用，是2022年北京冬奧會冰壺項目的訓練場。因其沒有更多的附屬用房，“變壓器容量密度”的分母（即建筑面積）較小。因此，其變壓器容量密度較大。這是屬于正常的！

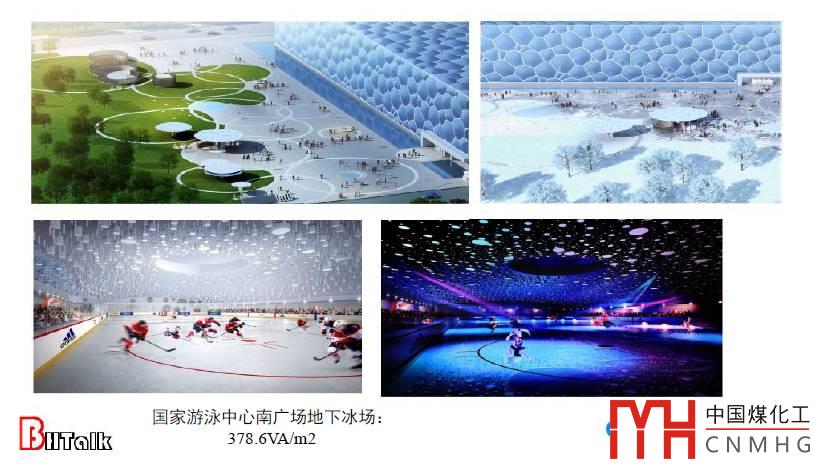

圖2 水立方南廣場項目

體育館的市電電源主要以10kV為主，少數有20kV、35kV的電源；低等級規模較小的體育館有采用220/380V低壓電源。

調查表明：設置應急/備用發電機的體育館較少，占比為12.7%（見圖3）；發電機組的平均容量密度為25W/m2，一般在14~38VA/m2，約為變壓器容量密度的20%。

圖3 體育館發電機設置情況

調查發現一種新的設計，筆者稱之為“丹東新城”現象。丹東市新城區體育中心體育館的設計值得研究，乙級體育館采用一路10kV市電+柴油發電機組，突破傳統設計，既能保證一級、二級負荷的供電，又節省投資。該現象還需要進一步研究！
