測試大揭秘——LED照明控制系統溫度測試報告
1 試驗目的
由于大中功率LED照明控制系統的繼電器模塊及控制器一般安裝在位于現場的控制箱（柜）里，散熱條件差，夏季有的工程最高溫度超過60℃。需要對LED照明控制系統的設備進行高溫及低溫下的工作狀態經行測試，以確保控制系統在極端環境條件下可正常、可靠和穩定工作，從而指導LED照明控制系統設計工作。
2 測試對象
LED場地照明控制系統設備。本次測試以DMX512系統為研究對象，選擇一個12路16A繼電器模塊和一個表演控制器進行滿載情況下的測試，環境溫度分別為65℃、-40℃。

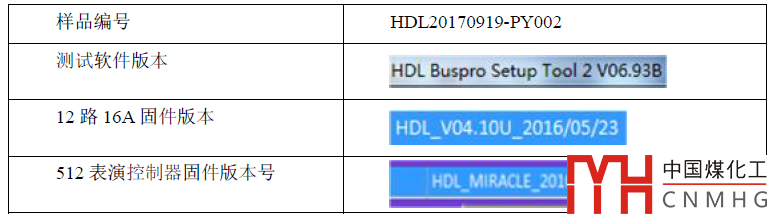

表1 測試模塊
3 單位
主持單位：CCDI悉地國際
參加單位：廣州市河東電子有限公司
地點：廣州市河東電子有限公司測試中心
注：該中心是KNX全球16個測試中心之一，中國只有兩家，該中心是其中之一。
4 測試項目
表2 測試項目表
|
類別 |
項目 |
頁碼 |
判定 |
|
產品高低溫老化測試功能 |
1.1網絡參數設置 |
2 |
N/A F P |
|
1.2配置信息設置 |
2 |
N/A F P |
|
|
1.3接線圖 |
2 |
N/A F P |
|
|
1.4高溫測試溫度參數 |
2 |
N/A F P |
|
|
1.5高溫老化時間 |
3 |
N/A F P |
|
|
1.6高溫測試負載類型 |
3 |
N/A F P |
|
|
1.7 低溫測試溫度參數 |
3 |
N/A F P |
|
|
1.8低溫老化時間 |
3 |
N/A F P |
|
|
1.9低溫測試負載類型 |
3 |
N/A F P |
|
|
1.10高溫測試實際負載電流值 |
3 |
N/A F P |
|
|
1.11低溫測試實際負載電流值 |
3 |
N/A F P |
5 測試過程及結論

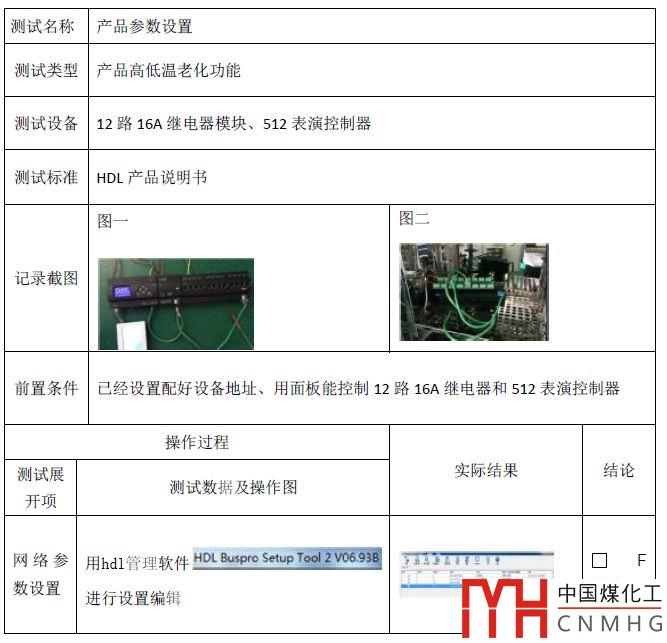

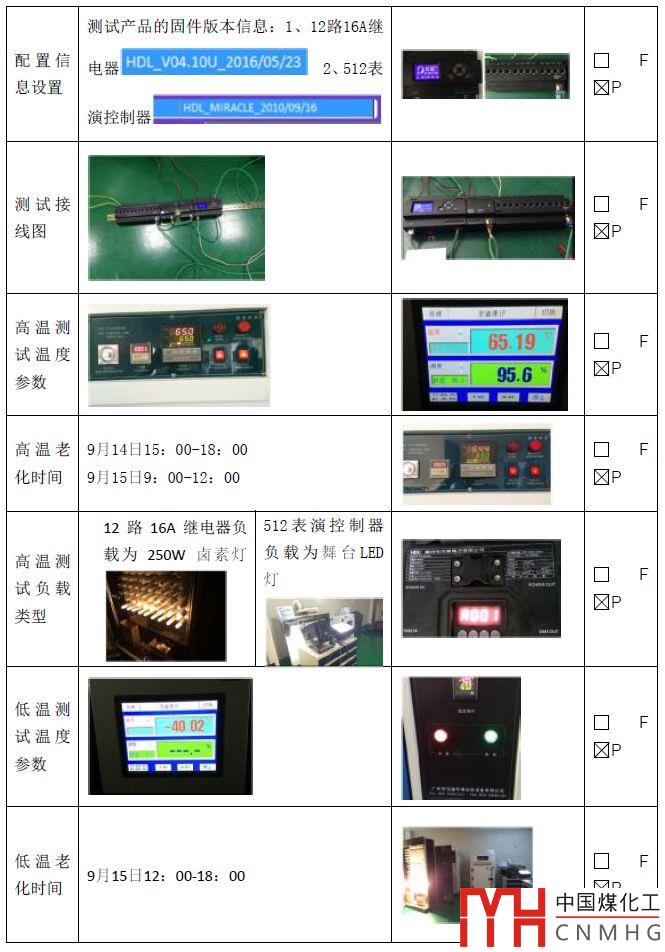

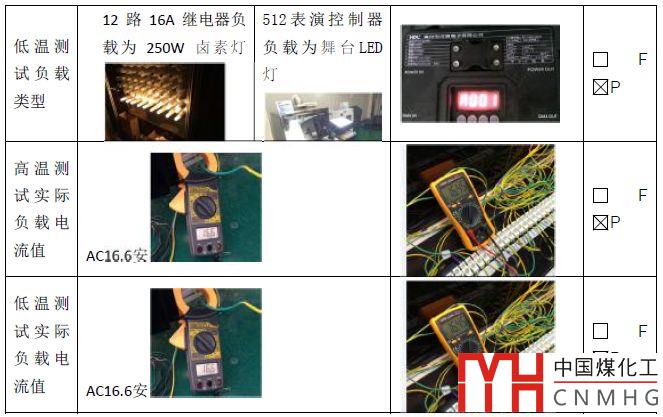

表3 測試結果

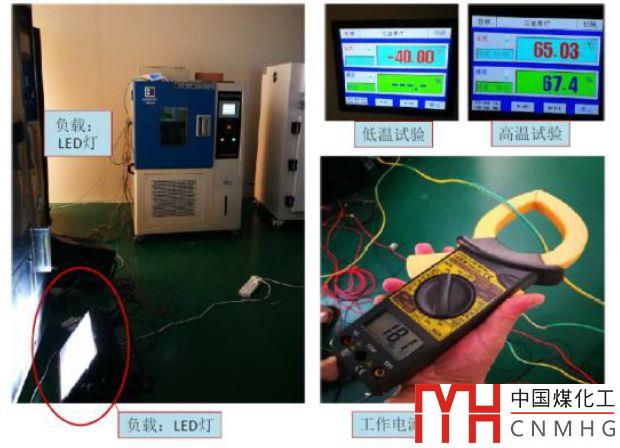

圖1 試驗現場
結論：經過高溫+65℃和低溫-40℃各6小時試驗，16A開關模塊和DMX512調光模塊可以正常、穩定工作。
詳細內容參閱筆者專著——《現代照明技術及設計指南》（中國建筑工業出版社出版）。
