新版國家標準圖集《建筑電氣常用數據》19DX101-1有表1所示圖表，三相380V銅母線槽的電壓降，除電壓降外，還透露不少信息，且看下面分析。

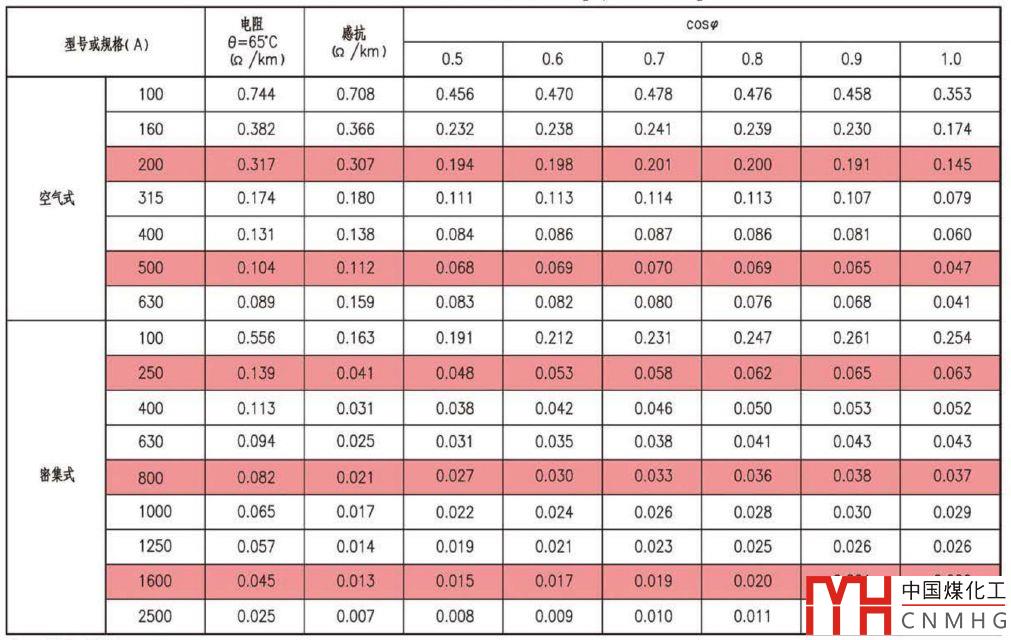

表1三相380V銅母線槽的電壓降（%/A.km）

將表1電阻、感抗列表表2。

表2 三相380V銅母線槽電阻和感抗

通過圖形曲線表示更加直觀，如圖1、圖2所示。

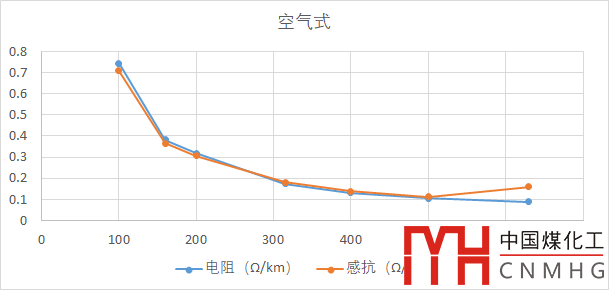

圖1 空氣式銅母線槽電阻、感抗

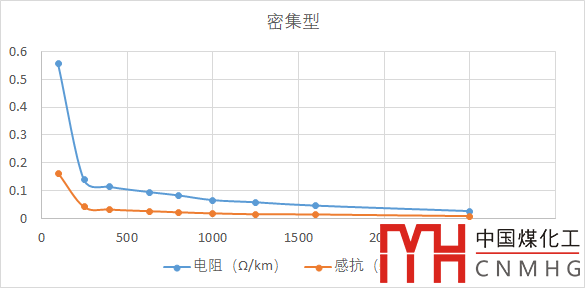

圖2 密集型銅母線槽電阻、感抗

從表2和圖1、圖2可以得知：

• 相同額定電流的母線槽，密集型的電阻、感抗小于空氣式的，且額定電流越大，兩者差距也越大；

• 空氣式銅母線槽的電阻與感抗比較接近（圖1中感抗最后一個數值可能有誤）；

• 密集型銅母線槽電阻大于其感抗，額定電流越小，兩者差距越大。
