1 線路整體的防火理念

在國家體育場設計過程中，筆者有幸參加2008版的《民用建筑電氣設計規范》的編制工作，及時掌握到相關信息，即JGJ16-2008中的第13.9.13條的要求，其內容如下：各類消防用電設備在火災發生期間，最少持續供電時間應符合表1的規定：

表1 消防用電設備在火災發生期間的最少持續供電時間

其中要求消火栓、消防泵、水幕泵、防排煙設備、消防電梯、火災暫時繼續工作的備用照明等設備在火災發生期間最少持續供電時間不小于3小時。如何能滿足如此高的要求？應該從電源開始直到這些設備為止整個系統在火災期間是完好的，線路的可靠性是消防設備持續供電的重點。從電源到終端設備線路往往很長，從配變電所低壓開關柜開始經過主干線路至二級配電間，再由分支干線線路到末端配電裝置，最后由分支線路到用電設備，長線路對防火要求高，防火難度大。

線路整體防火的概念是從電源到消防用電設備整個線路滿足火災時最小持續供電時間要求所采取的防火措施，包括電纜電線、橋架或線槽及其附件的防火。

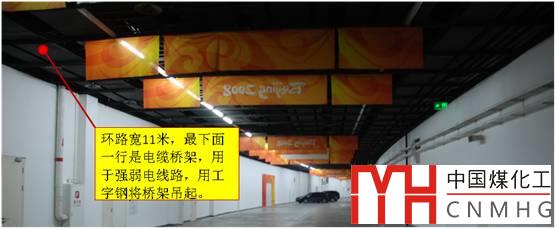

圖1 國家體育場0層環路橋架

如圖1所示，消防設備的主干線和分支主干線的線路要滿足表1的要求，要求電纜電線、橋架及其吊桿或支架均能滿足要求，有一項不滿足要求就有可能在火災時造成線路中斷而影響對消防設備供電。

在線路防火中，往往忽視電纜橋架及其附件的防火性能要求，是否能滿足防火要求，在鳥巢設計過程中，筆者對電纜橋架防火進行了分析研究，共考慮過三種方案，其特點見表2。

2 電纜橋架的防火技術

表2 橋架防火綜述

方案1是最常用的方案，參考《鋼結構防火涂料應用技術規范》CECS 24:90，防火涂料的厚度與耐火極限的關系見表3。注意！該表是針對鋼結構來說的，而電纜橋架所用材料只有幾個毫米厚，厚涂型涂層厚度比電纜橋架要厚許多，顯然不合適！

表3 防火涂料的厚度與耐火極限的關系

方案2是在普通電纜橋架基礎上四面均敷設防火材料內襯，火災時可以阻止或延緩火焰對電纜的破壞。圖2所示為這類電纜橋架的結構示意圖，很顯然，防火材料占據了電纜橋架的內部空間，橋架的有效空間被大大壓縮。為了防火，這類橋架還要犧牲電纜的載流量，由于密閉的防火材料內襯，這類橋架影響了電纜散熱，更糟糕的是尚沒有電纜載流量的打折系數。

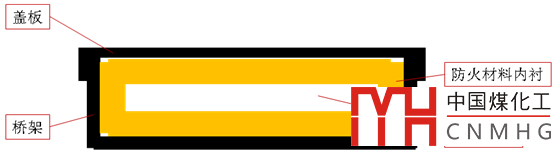

圖2 防火材料內襯電纜橋架結構示意圖

方案3是采用不燃燒的無機材料制成電纜橋架，當時這種橋架廠家較少，不滿招標的要求，同時有些參數不太適宜，價格也較高。

綜上所述，初步選擇方案1，以后會同有關部門進行電纜橋架的防火試驗以驗證其防火特性。

3 各類電纜的防火性能比較

公安部四川消防科研所會同有關單位針對幾種常用的電纜短樣進行了實驗研究，電纜隨爐溫變化的耐火實驗數據參見圖3和表4。由圖表中可知，VV系列電纜防火能力較差，即使在穿鋼管的情況下，只能承受14分鐘13秒的燃燒，此時爐火溫度僅506℃。ZR-VV系列阻燃電纜的防火特性與VV電纜穿鋼管的相當，燃燒近15分鐘時電纜短路。當ZR-VV電纜穿鋼管后防火性能得到提高，燃燒20分38秒后才發生短路現象，爐火溫度可達近600℃。GZR-VV阻燃隔氧層電纜的防火性能略優于ZR-VV電纜，燃燒近16分鐘后電纜短路。如果阻燃隔氧層電纜GZR-VV穿鋼管，則防火性能將大幅提高，26.5分鐘后才發生電纜短路，爐火溫度可達670℃。NH-VV系列耐火電纜的防火性能優于阻燃類電纜，試驗表明，它可承受25多分鐘650℃的火焰燃燒。而耐火電纜穿鋼管后防火性能又有提高，可達35分鐘半，爐火溫度達784℃。防火性能最佳的是礦物絕緣電纜，1037℃爐火燃燒2小時都完好。此實驗詳情還不知曉，礦物絕緣電纜的中間連接器、端頭是否經受高爐溫長時間的考驗？

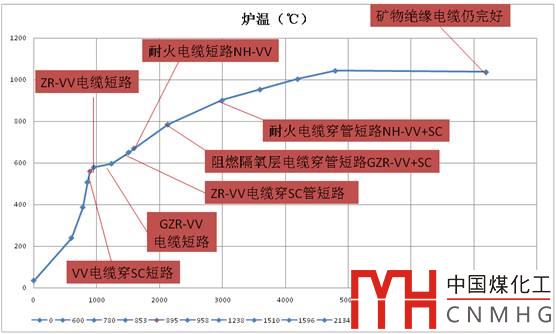

圖3 電纜耐火特性試驗

表4 電纜耐火特性試驗數據

注1：阻燃電線電纜指難以著火并具有防止或延緩火焰蔓延能力的電線電纜，當年符合標準GB／T18380．3，等同于IEC60332-1999；

注2：耐火電線電纜指在規定溫度和時間的火焰燃燒下，仍能保持線路完整性的電線電纜。當年符合標準GB／T12666．6，等效于IEC60331-21-1999；

注3：無鹵低煙電線電纜分為阻燃型和阻燃耐火型兩種。

阻燃型指材料不含鹵素，燃燒時產生的煙塵較少并且具有阻止或延緩火焰蔓延的電線電纜。執行標準：GB／T17650．2，等同于IEC60754-2；GB／T17651．2，等同于IEC61034-2；GB／T18380．3，等同于EC60332-3。

阻燃耐火型在以上的基礎上還需滿足保持線路完整性的要求，同時增加GB／T12666．6，等效于IEC60331標準；

注4：礦物絕緣電纜在火焰中具有不燃和無煙無毒的性能，其本身不會因短路而引起火災。執行標準：GB／T12666．6耐火試驗，《額定電壓750V及以下礦物絕緣電纜及終端》GB l3033-1991?？蓞⒄沼?guó)BS標準。

4 結論

從上面試驗數據可得：

（1）就防火性能而言，防火性能由高到低的電纜為：礦物絕緣電纜、耐火電纜NH-VV、阻燃隔氧層電纜GZR-VV、阻燃電纜ZR-VV、普通VV電纜；

（2）電纜穿鋼管可以提高線纜的防火性能。
