2018年8月6日，本信息“揭開噴水池的奧秘”，這個噴水池里面不僅有水下燈，而且還有潛水泵。今天繼續解密，看看保護如何設置？

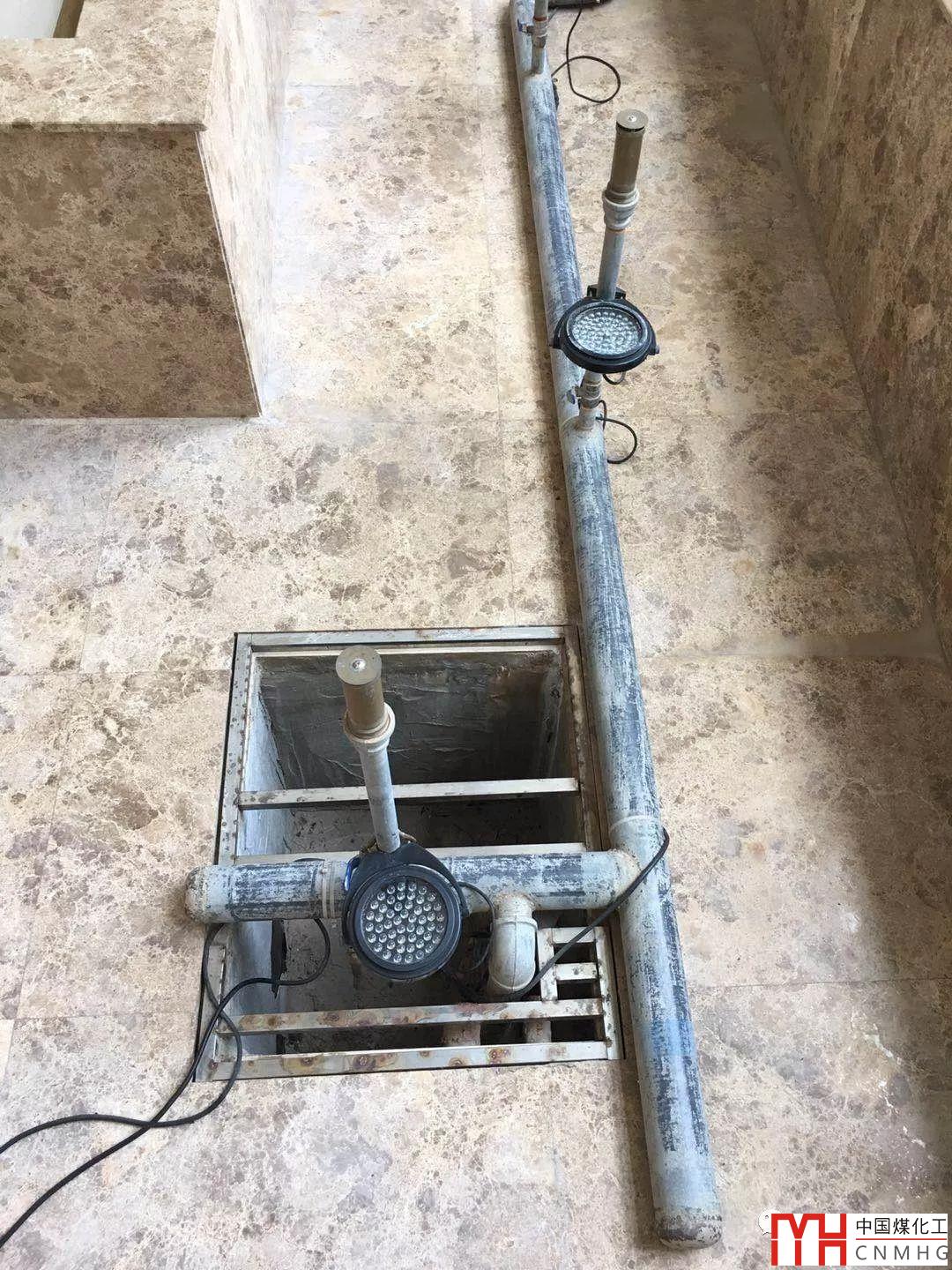

圖1 某室內噴水池

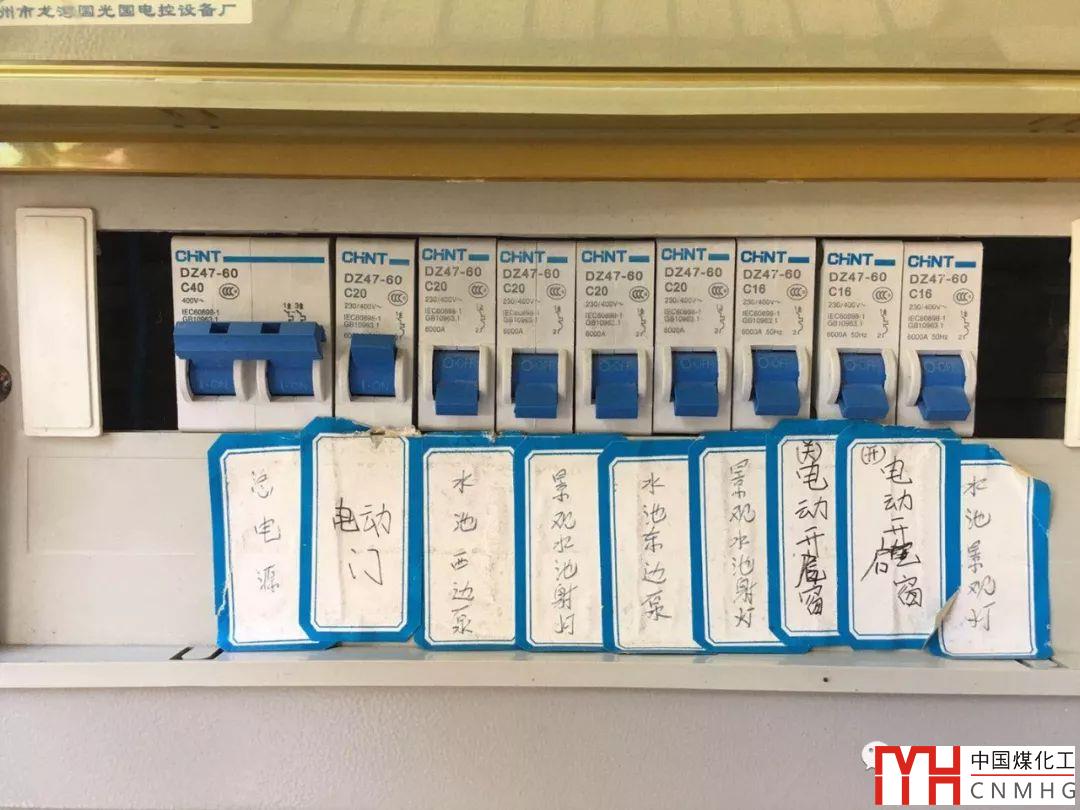

圖2是該噴水池的配電箱，由于是室內噴水池，電動門、電動窗、水下燈、噴泉的潛水泵一起合用一只照明配電箱，這些出線回路均采用微型斷路器進行保護。根據《民用建筑電氣設計規范》JGJ 16-2008第7.7.10條第1款規定，下列設備的配電線路應設置剩余電流動作保護：其中包括第3)項，環境特別惡劣或潮濕場所的電氣設備。這個噴水池里的水下燈和噴水泵在水中，可謂環境特別惡劣，更是潮濕場所，其出線回路均應設置剩余電流動作保護。而本案例沒有采用剩余電流動作保護，不符合規范要求！

圖2 配電箱

另一個問題，潛水泵是電動機負荷，采用微型斷路器（MCB）是不合適的，而且MCB還是C曲線，C曲線只能用于照明回路，MCB用于家用及類似場所。

據業主介紹，由于問題較多，該噴水池已經停止使用，所以將水放空。
