簡述LED燈在民用建筑中的應用
簡述LED燈在民用建筑中的應用
LED的發展非常迅速，超出人們的預期。如何科學合理的使用LED燈，本文談?wù)剛€(gè)人觀點。
1、民用建筑中的使用場所
民用建筑中使用LED燈有巨大空間，市場前景十分可觀。LED燈具的應用建議按表1的要求選用。
表1 LED燈的應用要求
|
建筑類型 |
場所 |
照明類別 |
要求 |
|
居住建筑 |
臥室、起居室 |
一般照明 |
燈具發光面平均亮度不宜高于2000cd/m2 |
|
廚房、衛生間 |
一般照明 |
宜選用漫射型LED燈具。衛生間的鏡前燈應在主視野之外 |
|
|
辦公建筑 |
辦公室 |
一般照明 |
宜選用半直接型或直接型寬配光的LED燈具 |
|
會議室 |
一般照明 |
宜選用半直接型或直接型寬配光可變色溫的LED燈具 |
|
|
商店建筑 |
營業廳 |
一般照明 |
宜選用直接型或半直接型的LED燈具 |
|
營業廳、超市 |
重點照明 |
應選用定向型的LED燈或光線控制性好的LED燈具 |
|
|
超市 |
一般照明 |
宜選用寬配光的LED燈具，且燈具應布置在貨架間通道上方。當采用直管型LED燈時，燈具宜平行于貨架 |
|
|
旅館建筑 |
客房衛生間 |
鏡前燈 |
燈具發光面平均亮度不宜高于2000cd/m2，且燈具應在主視野之外 |
|
客房 |
夜燈 |
額定光通量不宜大于250lm |
|
|
中庭等高大空間 |
一般照明 |
應采用窄配光直接型的高天棚燈具 |
|
|
醫療建筑 |
治療區域、護士站 |
一般照明 |
燈具發光面平均亮度不宜高于2000cd/m2 |
|
治療、檢查區 |
局部照明 |
宜選用一般顯色指數不小于90的LED燈具 |
|
|
博覽建筑 |
展廳 |
一般照明 |
宜選用直接型的LED燈具。當安裝高度大于8m時，宜選用窄配光燈具 |
|
展廳 |
重點照明、局部照明 |
對紫外線敏感的貴重展品，LED燈的紫外線含量應小于20μW/lm |
|
|
洽談室、新聞發布廳 |
一般照明 |
宜選用寬配光的LED燈具 |
|
|
體育建筑 |
體育場的場地 |
場地照明 |
應選用窄配光和中配光直接型的LED燈具 |
|
室內場館的場地、室外燈光球場 |
場地照明 |
應選用寬配光和中配光直接型的LED燈具 |
表中的窄配光、中配光、寬配光是以燈具的光束角大小來劃分的，依據JGJ/T 119-2008，光束角是在給定平面上，以極坐標表示的光強曲線的兩矢徑間所夾的角度，該矢徑的光強通常是10%或50%的最大光強。國際照明委員會（CIE）采用50%最大光強的夾角作為光束角，而北美照明工程協會（IES）則采用10%最大光強的夾角。我國標準采用了CIE的定義。光束角小于80°的直接型燈具為窄配光，光束角大于120°的為寬配光，光束角在80°~120°的為中配光。
表中室外燈光球場指室外的燈光籃球場、網球場、足球場等沒有看臺的場地，場地照明燈具投射距離明顯小于有看臺的體育場。
高天棚燈具是一種以LED為光源，用于室內高大空間一般照明的燈具。
2、關于藍光危害
研究表明，LED藍光與其色溫有關（圖1）。當色溫低于4000K時，LED藍光與熒光燈的藍光相當，甚至低于熒光燈（圖2）。因此，守住4000K這條線，不存在藍光影響人的健康問題。

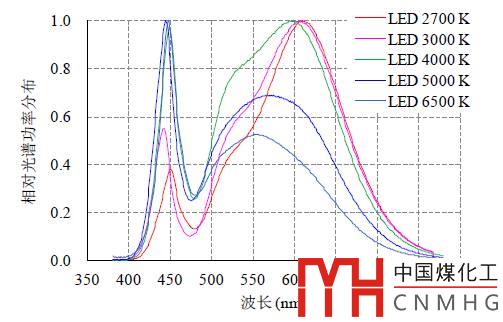

圖1 LED相對光譜功率分布

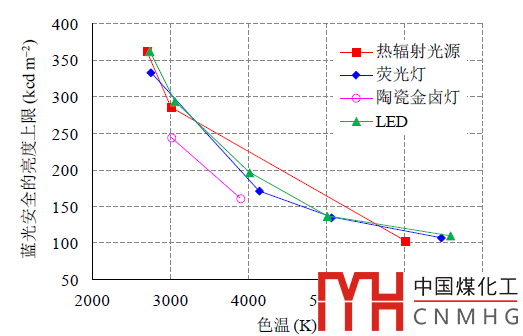

圖2 藍光安全亮度上限
3、關于LED效率問題
毫無疑問，光效越高越好，可以用較少的電能獲得更大的光通量。何樂而不為呢！至于LED的眩光問題應該由燈具來解決；另外，像球泡、直管型的LED燈等外面的磨砂玻璃也可以對眩光有很好的抑制作用。所以，LED的高光效與眩光控制不是一回事，不能混為一談，也不能對立！

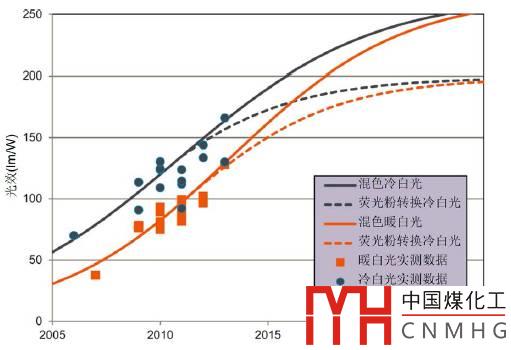

圖3 LED的光效
4、LED燈的價錢
隨著技術的發展和大規模工業化生產，LED燈的經濟性得到大大的改善和提升。以LED球泡為例，1元人民幣可以購買16~30lmLED發的光，與傳統光源相差不大，LED燈的價格已經親民了，可以進入千家萬戶。
表2 LED球泡燈的經濟技術比較
|
品牌 |
標稱功率（W) |
單價（元） |
光通量 |
色溫（K) |
CRI Ra |
壽命 |
質保（年） |
備注 |
光效（lm/W) |
性價比（lm/元） |
|
A |
5 |
19.9 |
350 |
3000 |
80 |
15000 |
3 |
不支持調光 |
70.0 |
17.6 |
|
B |
5 |
12.9 |
350 |
3000 |
80 |
15000 |
3 |
70.0 |
27.1 |
|
|
C |
4.5 |
12.36 |
320 |
3000 |
- |
20000 |
1 |
不支持調光 |
71.1 |
25.9 |
|
D |
6 |
24.9 |
400 |
2700 |
80 |
20000 |
2 |
66.7 |
16.1 |
|
|
E |
5 |
17.8 |
500 |
3000 |
80 |
30000 |
3 |
100.0 |
28.1 |
|
|
F |
5 |
12.9 |
350 |
3000 |
80 |
10年 |
3 |
70.0 |
27.1 |
|
|
G |
5 |
11.8 |
350 |
3000 |
70 |
25000 |
3 |
70.0 |
29.7 |
注：表中數據來源于淘寶網2015.10.9，表中品牌欄中的A~G均為國內外著名廠家。
其他問題以后再與大家討論。
