某汽車總裝車間工藝分支母線跳閘事件分析

1、系統及負荷情況

某汽車制造廠的總裝車間工藝分支母線系統簡圖見圖1所示。分支母線實際所接負載大約95kW，主要負荷為輸送設備、照明、風扇、插座及檢測設備。

動力箱AP目前僅接了局部照明和插座負載，臨時接入一個雙通道充電樁，充電樁雙通道均為單相負載，每個通道運行電流約30A。目前A通道故障，不能使用，現在只用B通道充電，從現場配電柜的數字表讀出，實際的充電運行電流為29A。

2、事件情況

2016年4月，發生跳閘事件位于圖1所示的斷路器B1處，曾發生兩次跳閘。第一次跳閘時無法考證充電樁是否運行。

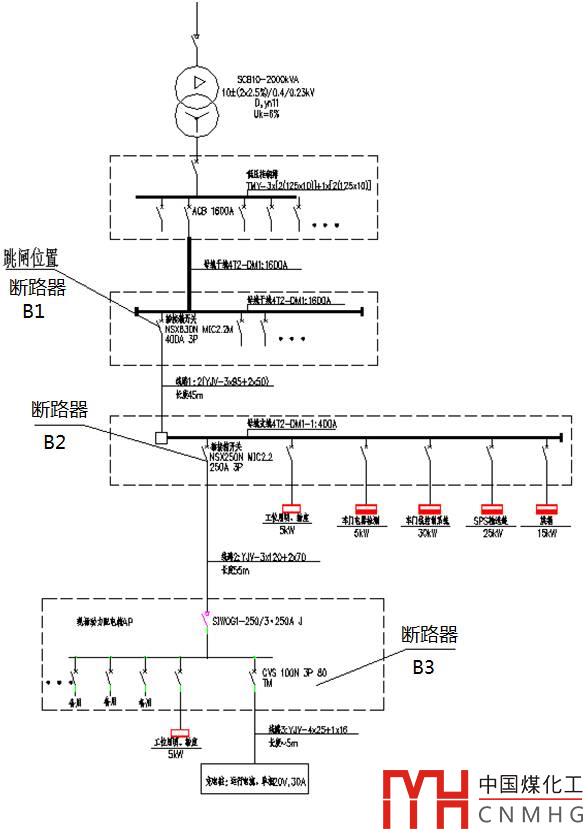

圖1 系統圖

第二次跳閘，在充電樁運行了30min之后，斷路器B1跳閘。

根據甲方反饋現場照片：發生跳閘的母線插接箱斷路器B1為施耐德NSX630N 400A，脫扣器為MIC2.2M電動機保護型電子脫扣器；動力箱的上級斷路器B2為施耐德NSX250N 250A，配備MIC2.2三段保護電子脫扣器。動力箱內充電樁斷路器B3為施耐德CVS100N 普通熱磁脫扣器，三段保護。

發生跳閘的斷路器M1的MIC2.2M脫扣器具備相不平衡或缺相保護，當：最大不平衡電流差值/平均電流＞0.3，斷路器跳閘。

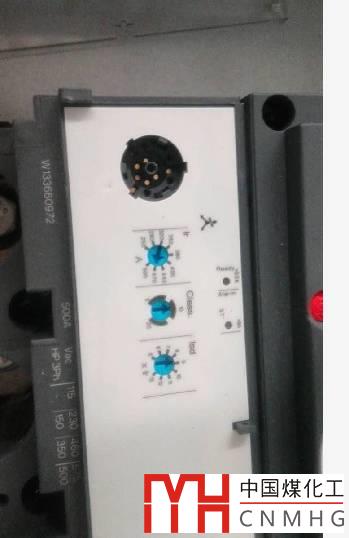

圖2 事故跳閘時跳閘脫扣器的位置

3、事件分析

根據事件的描述及相關現場情況，分析如下：

1）B1斷路器誤動作，不像是電子脫扣器造成的，即電子脫扣器造成誤動作的可能性不大。

因?yàn)?，該施耐德該類型的斷路器設有雙CT，分別用于供電電源和保護，可以有效的解決電子脫扣器這類誤動作問題。

2）三相電流不平衡是主要嫌疑

充電樁正常充電時，電流沒有異常（過載、短路等，可以請現場人員監測B1、B2、B3等處的電流，這樣會更準確，尤其B1處的電流情況），MIC2.2M電子脫扣器不具有接地保護功能，故不存在故障保護問題。但MIC2.2M電子脫扣器具有三相不平衡保護，不平衡度超過30%即跳閘，且不可調。因此，三相負荷不平衡是嫌疑之一。

3）根據充電樁運行30min才跳閘的現象，存在過負荷的可能。所以建議廠方監測B1、B2、B3等處的電流再進行判斷。

4）充電樁需要設剩余電流保護。

感謝中汽工程公司技術部的孫文華總工提供的信息。
