再論民用建筑中供配電系統若干問題的思考
李炳華 中建國際設計顧問有限公司
（北京 100013）
摘要 本文著重分析和討論了民用建筑電氣中20kV供電電壓等級、單臺變壓器容量、備用電源和應急電源、自啟動柴油發電機組的啟動信號、低壓斷路器與母聯斷路器的聯鎖控制、低壓斷路器電子脫扣器的使用、突然斷電比過負荷造成的損失更大的線路過負荷保護等問題，并給出了這些問題的建議性答案，供建筑電氣從業人員討論和研究。
關鍵詞 供配電系統 20kV 變壓器容量 備用電源 應急電源 電子脫扣器 過負荷保護 聯鎖
2008年，《民用建筑電氣設計規范》JGJ 16-2008（簡稱“民規”）頒布執行了，全國各地掀起宣貫熱潮。2009年，住房及城鄉建設部頒布了《全國民用建筑工程設計技術措施——電氣》2009版（簡稱“措施”）。在執行、應用“民規”和“措施”的過程，有些問題值得大家思考。去年筆者發表了“民用建筑中供配電系統若干問題的思考”[1]的論文，頗受行業同仁關注，本文將結合工程實際，再對民用建筑電氣中供配電系統若干問題進行分析，供大家批判和思考。
1關于20kV供電電壓等級
我們經常會用到10kV、35kV供電電壓等級，配套產品十分豐富，設計規范和設計方法比較成熟。但是近年來，20kV供電電壓得到應用，許多新問題需要解決，尤其產品配套、設計標準成為制約的主要因素。其實國家電網公司早在2007年就下達了“關于推廣20kV電壓等級的通知”，國家標準《標準電壓》GB 156-2007也已經將20kV列入國家標準的電壓等級。江蘇省、浙江省等地制定了相關20kV標準，對規范、促進20kV電壓等級的應用提供寶貴經驗。目前，CCDI正在設計的杭州體育場、網球場等項目已經成功的采用20kV電壓等級的系統。
供電電壓等級應根據用電最大需量、用電設備容量或變壓器總?cè)萘?、?dāng)?shù)仉娋W(wǎng)條件等確定，并征得當?shù)毓╇娭鞴懿块T的同意。除有特殊需要，供電電壓等級可參照表1確定。
表1 供電電壓等級的確定
|
供電電壓等級（kV） |
變壓器總?cè)萘浚?/span>kVA） |
備注 |
|
10 |
100~8000 |
每路10kV電源最大不宜大于12000kVA |
|
20 |
200~16000 |
每路20kV電源最大不宜大于24000kVA |
|
35 |
5000~40000 |
|
|
110 |
20000~100000 |
2關于單臺變壓器容量
“民規”第 4.3.6條規定，“變壓器低壓側電壓為0.4kV時，單臺變壓器容量不宜大于1250kVA”。目前，民用建筑規模越來越大，用電量不斷增加，CCDI近年來完成的工程，多半變壓器單臺容量大于1250kVA。其他設計院也有類似的情況?；跀?shù)十年工程應用的成功經驗，筆者認為，變壓器低壓側電壓為0.4kV時，單臺變壓器容量不宜大于2000kVA。
“措施”第2.4.2條第7款規定，“超高層建筑，除在地下層或首層設置主變配電室外，宜根據負荷分布情況，在頂層或中間層設置分變配電室，此分變配電室的單臺變壓器容量宜為500kVA及以下，以便運輸和安裝。”超高層建筑的避難層或設備層不僅有電氣設備，還有空調設備、各種水泵、電梯等設備，有些設備用電量較大，500kVA的變壓器時常不滿足需要。結合運輸問題，建議將安裝于超高層建筑避難層或頂層的變壓器單臺容量改為不宜大于1000kVA。表2為三款1000kVA變壓器的主要參數，SGB10-1000kVA、10kV的變壓器重量不足3噸，其重量只有SCB10同規格的80%。寬度只有1.35米，采用3噸的貨梯即可解決垂直運輸問題。
表2 變壓器的體積和重量
|
型號 |
Uk（%） |
Po（W） |
Pk（W） |
LPA（dB） |
絕緣等級 |
L×B×H（mm） |
重量 |
|
|
SCB10-1000/10 |
6 |
1650 |
7090 |
50 |
F |
2000×1400×1915 |
3395 |
A |
|
SGB10-1000/10 |
6 |
1720 |
9545 |
51 |
H |
1900×1350×1655 |
2730 |
80.4% A |
|
SCB10-1000/35 |
6 |
2587 |
10877 |
53 |
F |
2690×1700×2350 |
4330 |
|
3關于備用電源和應急電源
備用電源和應急電源容易混淆，如應用不當會導致嚴重后果。《電工術語電氣裝置》GB/T2900.71-2008/IEC 60050-826:2004對備用電源做如下定義，當正常電源斷電時，由于非安全原因用來維持電氣裝置或其某些部分所需的電源叫做備用電源。因此，備用電源是在正常電源斷電時為了生產、經營等非安全因素繼續為某些設備供電的電源。北京奧運會期間，各奧運場館都采用了柴油發電機組作為備用電源為比賽工藝負荷、媒體轉播負荷供電。備用電源在數據中心也得到廣泛應用，數據機房中采用柴油發電機組不是為了人員疏散、逃生等安全因素而設立的，而是為了防止數據丟失、維持?jǐn)?shù)據中心繼續運行而設立的，因此數據中心采用的柴油發電機組是典型的備用電源。
民用工程中經常采用柴油發電機組為消防負荷供電，即為了人員安全疏散、安全逃生而設立的，這種情況下的柴油發電機組就是應急電源，其英文名稱為electric source for safety services，從英文術語足以看出應急電源是為安全而設置的電源?！峨姽ばg(shù)語電氣裝置》GB/T2900.71-2008/IEC 60050-826:2004給出了應急電源的定義，即用作應急供電系統組成部分的電源。如當正常電源斷電后，為了供消防類負荷連續工作的電源是典型的應急電源。
因此，通過前面分析，我們可以比較一下備用電源與應急電源的異同點，見表3。
表3 備用電源與應急電源的比較
|
電源類型 |
備用電源 |
應急電源 |
備注 |
|
正常電源狀態 |
停電 |
停電 |
兩者都是在正常電源停電時才投入使用 |
|
供電時間 |
可能很長，如T4級數據機房柴油發電機組的用油量達96h |
滿足人員疏散、救災即可 |
|
|
轉換時間 |
可以長，也可以短 |
短 |
|
|
設置目的 |
非安全因素，如營業、生產 |
安全原因，如疏散 |
|
|
作為電源的設備 |
獨立市電、發電機等 |
柴油發電機、蓄電池等 |
|
|
容量 |
按備用負荷計算 |
按應急負荷計算確定 |
新版的《供配電系統設計規范》規定備用系統要與應急系統分開設置，凸顯兩類系統性質不同，應區別對待。但是當備用電源能滿足應急電源條件時，備用電源可以兼做為應急電源，避免重復設置柴油發電機組等應急電源。
4關于自啟動柴油發電機組的啟動信號
當市電停電后，要自動啟動柴油發電機組，其啟動信號有多種取法，有取自高壓側，也有取自低壓側，其特點見表4所示。
表4 自啟動信號拾取點分析
|
序號 |
信號拾取點 |
特點 |
|
1 |
高壓的進線PT |
反映電源的狀態 |
|
2 |
高壓進線斷路器輔助觸點 |
反映進線斷路器的狀態，斷路器的狀態與失壓、維護、保護動作等因素有關。 |
|
3 |
低壓進線電壓 |
反映低壓側電源的狀態，但高壓的檢修、變壓器的故障也影響拾取信號。 |
|
4 |
低壓進線斷路器輔助觸點 |
反映低壓進線斷路器的狀態，斷路器的狀態與失壓、維護、保護動作等因素有關，即圖1中1QF、2QF的狀態。 |
|
5 |
市電/發電機轉換用ATSE的市電側 |
即圖1所示4QF下端，反映ATSE市電側的狀態，不管什么原因，ASTE市電側沒有電了，柴油發電機組才具備啟動條件。 |
這幾種方式均可行，筆者更偏愛采用失壓信號，其取自市電/發電機轉換用ATSE的市電側，即判斷應急母線段（III段母線）是否有電，正是因?yàn)橹匾?fù)荷接到了應急母線段上，當應急母線段上沒有電時，才可以啟動柴油發電機并在規定的時間內向負荷供電。當實際電壓低于50%Ue時，可以認為失壓。
啟動柴油發電機組還應有適當?shù)难訒r，延時的目的是要讓多路市電有充足的轉換時間，如圖1中，一路失電后，母聯3QF閉合，由另一路電源供電，等第二路電源再斷電后，才可自動啟動發電機。避免機組頻繁誤啟動。
當故障時，造成1QF、2QF動作，反映到拾取點4QF下端電壓為零，此時應具有故障閉鎖功能，不應自動啟動發動機。
總之，應急柴油發電機組的自啟動信號應取自相關市電的失電信號，具有一定的延時，延時時間應能躲過多路市電之間的轉換，并具有故障閉鎖功能。

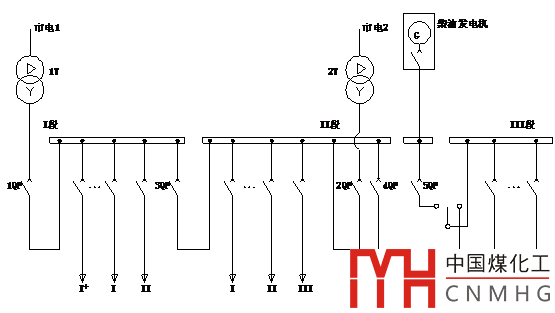

圖1 柴油發電機組啟動信號的拾取
5關于低壓斷路器與母聯斷路器的聯鎖控制
當?shù)蛪号潆娤到y(tǒng)為兩路電源采用單母線分段、中間設母聯斷路器時，兩個進線斷路器與母聯斷路器在任何時候最多只能有兩個斷路器閉合，其自投控制的進線斷路器宜采用失壓脫扣，當失壓脫扣不能滿足要求時，也可采用分勵脫扣。
如圖1所示，進線斷路器1QF、2QF和母聯斷路器3QF有表5所示的邏輯關系，進線斷路器的狀態決定母聯斷路器的狀態。
表5 進線斷路器1QF、2QF和母聯斷路器3QF的邏輯關系
|
1QF |
2QF |
3QF |
說明 |
|
1 |
1 |
0 |
兩路市電均有電，母聯斷開 |
|
1 |
0 |
1 |
市電1有電，市電2斷開，母聯閉合 |
|
0 |
1 |
1 |
市電2有電，市電1斷開，母聯閉合 |
|
0 |
0 |
- |
兩路市電均沒電，母聯閉合、斷開不重要 |
注：1——斷路器閉合；2——斷路器斷開。

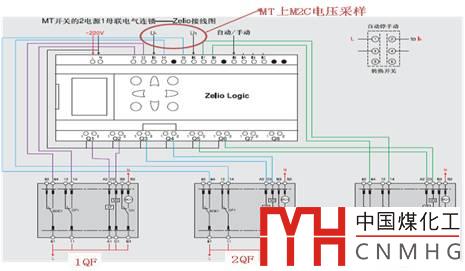

北京奧運會期間，實現進線斷路器和母聯斷路器的自投關系采用的是分勵脫扣，為的是有一定延時，達到可靠動作的目的。但是，分勵脫扣方式是間接判斷電源是否失電，環節較多，可靠性有所降低。而失壓脫扣最直接的采集電壓信號，可靠性大大提高。圖2以MT框架斷路器的P型控制單元、配以M2C觸點和Zelio logic（微型PLC）為例，說明失壓脫扣的原理，圖中U1和U2分別取自兩路電源，采集信號直接、簡單，無需互感器，電壓可100V~380V可調，延時可達5秒。
圖2 MT斷路器失壓脫扣方案
6關于低壓斷路器電子脫扣器的使用
|
|

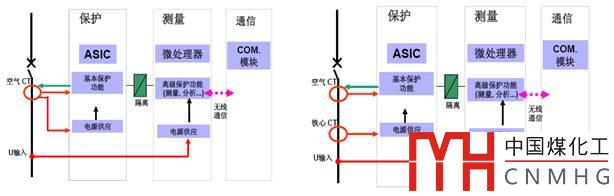

2008年北京奧運會開幕前，國家體育場、國際會議中心IBC等場館發生多起電子脫扣器誤動作現象，造成用戶的投訴，影響很壞。所發現的問題都是出現在大容量的電子脫扣器工作在小電流時，工作電流均小于額定電流的20%以下。根據所發現的問題，北京市2008奧運場館指揮部辦公室組織專家會審，并提出解決方案和措施。圖3所示這類電子脫扣器的原理框圖，電子脫扣器只有一個空心電流互感器，為電子脫扣器的保護、測量功能提供信號和電源，在大電流情況下，空心CT線性度好，精度高。但是在小電流時，誤差較大，效果不甚理想，出現誤動作在所難免。
圖4所示為雙CT電子脫扣器原理示意圖，空心CT負責信號采樣，在大電流情況下誤差很小，精度高。鐵芯CT為保護單元提供電源，測量單元的電源直接取自電壓信號，這樣就解決了圖3所示的一個空心CT在小電流時不能提供足夠電能和測量誤差大的弊病，可靠性得到提高。
采用直流供電也是提高電子脫扣器可靠性的有效措施之一，圖4中的鐵芯CT改為直流電源，由直流電源為保護單元提供電源。
因此，當?shù)蛪簲嗦菲鞑捎秒娮用摽燮鲿r，應符合下列規定：
第一，400A及以上的電子脫扣器其實際工作電流不宜小于脫扣器額定電流的20%，且不應大于脫扣器的額定電流。
第二，400A及以上規格的電子脫扣器應選用雙電流互感器的產品，或電子脫扣器有可靠電源保障措施，或采用其它防止誤動作措施，并應在設計圖紙上說明。
第三，電子脫扣器應滿足EMC及環境要求。
7關于突然斷電比過負荷造成的損失更大的線路過負荷保護
“民規”JGJ 16-2008第7.6.4條第4款規定“突然斷電比過負荷造成的損失更大的線路，其過負荷保護應作用于信號而不應切斷電路。”這一條是強制性條文，必須嚴格執行。該規范第9.2.3條第5款第3）項又規定，“突然斷電將導致比過負荷損失更大的電動機，不宜裝設過負荷保護。如裝設過負荷保護，可使過負荷保護作用于報警信號。”這兩條規定需要設計人做出評估，即斷電造成的損失大還是過負荷造成的損失大。民用建筑中消火栓水泵、噴灑泵、防排煙風機等，如果裝設過負荷保護器，當發生火災時，過負荷保護器誤動作，消防類設備不能正常運行，耽誤滅火時機，損失可能更慘重。如裝設過負荷保護，可使過負荷保護作用于報警信號，提醒值班人員檢查、排除故障點。

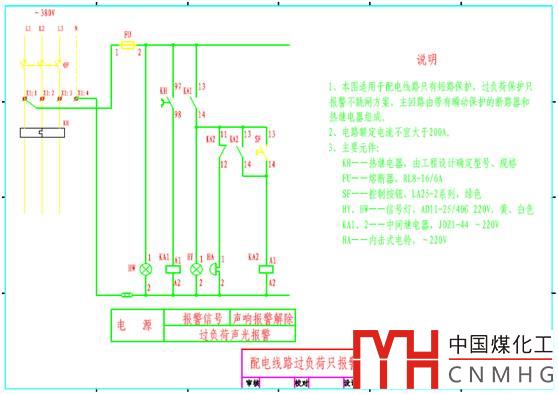

圖5 配電線路過負荷只報警電路圖
據了解，目前各地對這兩條規定執行的力度不一樣，理解的程度也有所不同。對于7.6.4條應嚴格執行，沒有商量的余地，如何實現其規定呢？可以采取以下措施：
措施1，采用瞬動保護的斷路器與熱繼電器組合，斷路器用于短路保護，熱繼電器用于過負荷報警，可采用圖5所示的電路圖，實現第7.6.4條的規定。當過負荷時，熱繼電器KH動作，中間繼電器KA1線圈帶電，KA1動合觸點接通聲光報警信號HY和HA。
措施2，采用瞬動保護的斷路器與智能儀表組合，由智能儀表干接點提供輸出信號用于報警。例如PD194Z系列多功能電力儀表有開關量輸出，容量為AC 5A/250V，DC 5A/30V；PZ系列可編程智能電測表輸出報警繼電器容量為AC 1A/220V或DC 1A/30V，也可采用開關量輸出觸點。用智能儀表中的干接點代替圖5中的KH動合觸點就可實現過負荷報警功能，設計者應在圖紙中標明干接點輸出的條件，訂貨時應按此要求訂貨。配電線路所采用的保護電器不同，智能儀表的干接點輸出條件也有所不同，參見表6。建議輸出條件是大于保護電器的整定值而又小于保護電器的約定脫扣電流I2；當過負荷電流大于I2時，保護電器應動作，切斷故障回路。
表6 智能儀表的干接點輸出條件
|
標準 |
名稱 |
約定不脫扣電流 I1 |
約定脫扣電流 I2 |
約定時間 |
智能儀表干接點輸出條件 |
|
GB 14048.2-2008/IEC 60947-2:2006 |
低壓開關設備和控制設備第2部分：斷路器 |
1.05In |
1.3In |
2 （當In>63A時） 1 （當In≤63A時） |
1.00~1.3In |
|
GB 10963.1-2005/ IEC 60898-1：2002 |
家用及類似電器裝置用過電流保護斷路器 第1部分：交流操作的斷路器 |
1.13In |
1.45In |
2 （當In>63A時） 1 （當In≤63A時） |
1.00~1.45In |
|
GB 13539.1-2008/IEC 60269-1:2006 |
低壓熔斷器第1部分：基本要求 |
1.25In |
1.6In[注] |
1 （當In>63A時） 2（當63<In≤160A時） 3（當160<In≤400A時） 4 （當In>400A時） |
1.00~1.6In |
注：熔斷器要進行保護電纜過載驗證試驗，當1.45Iz大于約定熔斷電流時，可不做此試驗。
上述若干問題僅為工作中所遇到的部分問題，由于水平有限，有些觀點不一定準確，希望大家提出寶貴意見，也需要大家共同思考、共同研究和討論，促進建筑電氣設計水平的提高。
參考文獻：
1 “民用建筑中供配電系統若干問題的思考”，李炳華，《智能建筑電氣技術》2009.5
2 “超高層建筑中柴油發電組若干問題的思考”，李炳華，《智能建筑電氣技術》2009.6
