有不少朋友反映，看不懂《常用風機控制電路圖》16D303-2的控制圖，希望能詳細講解一下。要讀懂控制圖，首先必需明白接觸器的工作原理和結構。

其實，接觸器是工業控制中最常用、最重要的控制電器，電磁式接觸器是利用電磁鐵原理開合電路。

工作原理

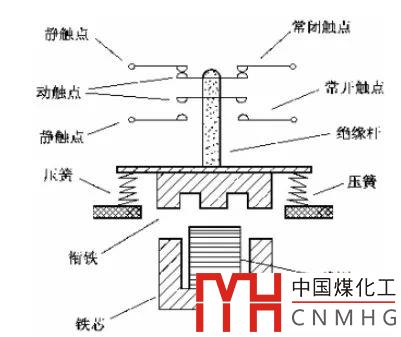

如圖1所示，閉合主回路的原理：接通電源→線圈通電→鐵芯中產生磁通→產生電磁吸力→電磁吸力克服彈簧彈力→吸合銜鐵→觸頭機構動作→主觸頭閉合→主回路接通。

斷開主回路的原理：線圈失電或過低→電磁吸力小于彈簧彈力→釋放銜鐵→觸頭機構復位→斷開主回路。

圖1 接觸器的原理

結構組成

接觸器由電磁機構、觸頭系統、滅弧系統及其他部件組成，其組成和功能見表1。

表1 接觸器的構成

分類

按供電電流分，接觸器可分為交流接觸器和直流接觸器；

按磁特性分，接觸器可分為電磁接觸器和永磁接觸器；

按電壓等級分，接觸器可分為高壓接觸器和低壓接觸器；

按用途分，接觸器可分為電動機用的接觸器、電容器用的接觸器、照明用接觸器等。

作用

接觸器是控制電器，廣泛應用于就地、遠程控制電動機等設備，可頻繁操作，是工業控制中最基本的、最重要的控制電器。
