鋁業、鋼鐵、化工、建材等工業作為河南省的傳統優勢產業，是河南經濟發展的重要支柱。隨著我國經濟發展進入新階段，鋼鐵、有色等傳統行業面臨“去產能”“環保治理”“節能減排”的嚴峻形勢。2016年以來，國家相繼下發了《關于鋼鐵行業化解過剩產能實現脫困發展的意見》《關于營造良好市場環境促進有色金屬工業調結構促轉型增效益的指導意見》，指出要化解鋼鐵、有色等行業過剩產能，實現企業的脫困發展。然而，目前有效監測鋼鐵、有色等企業產能、產量的技術手段尚不完備，亟須創新監測方法。為此，本文研究了基于電力大數據的工業用戶非侵入式監測方法，可為有效監測鋼鐵、電解鋁等重點企業生產情況提供技術支撐。

一 非侵入式負荷監測理論

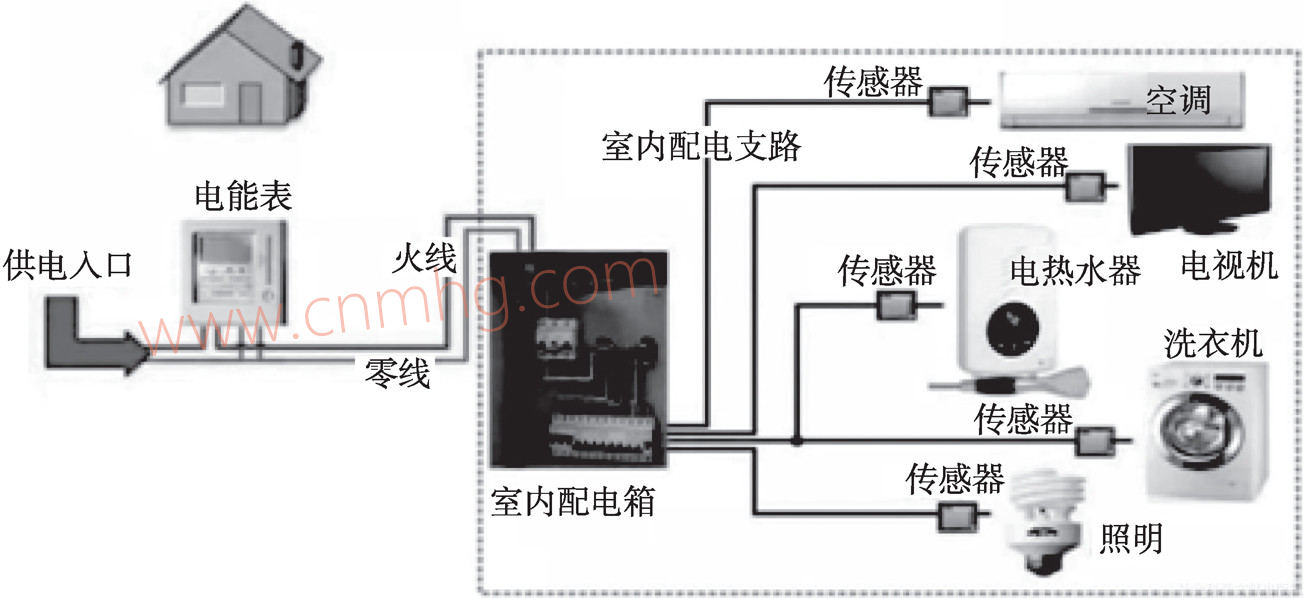

當前應用廣泛的負荷監測系統分為侵入式監測和非侵入式監測兩種。傳統的侵入式監測是在每個負荷處安裝相應的傳感器，用來監測每個位置的運行狀況，如圖1所示。侵入式監測技術在實際應用中存在許多問題，如安裝時須停電，包括線路改造、人力等在內的工程成本較高；入戶安裝時可能會進入用戶隱私空間；人員可隨意控制檢測設備的運行狀態，運行數據的連續性和完整性難以保證等。

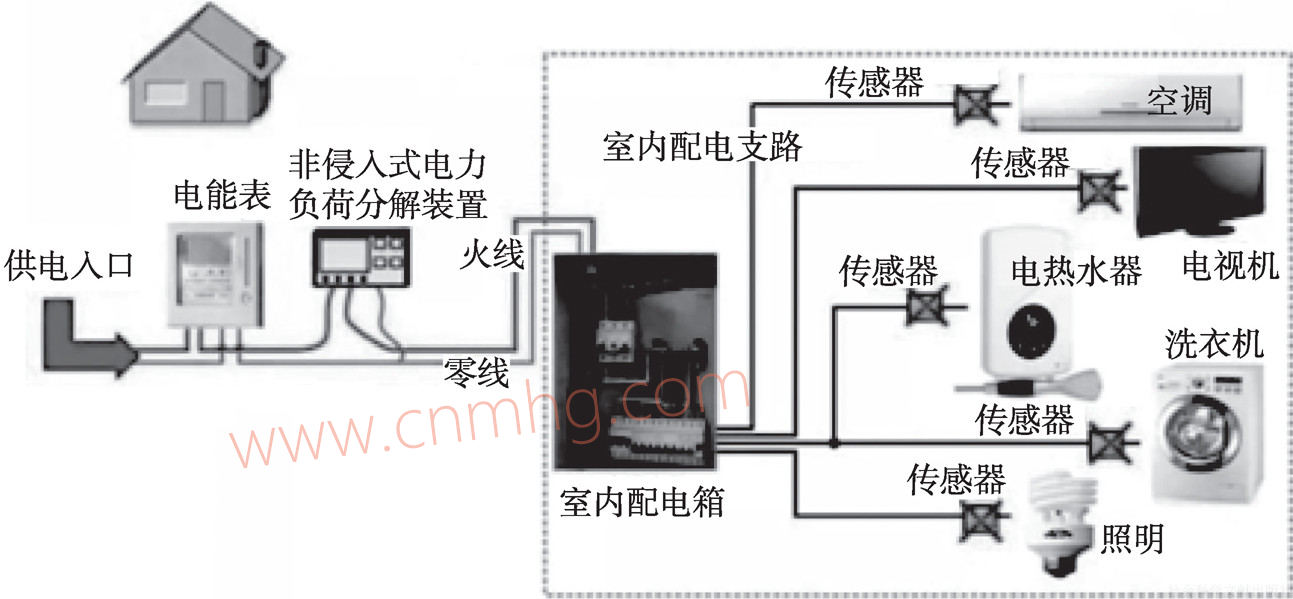

圖1 侵入式負荷監測

非侵入式負荷監測最初由Hart于20世紀80年代提出，其核心是對負荷進行有效的分解。非侵入式負荷監測是在電力入口處安裝監測設備，如圖2所示，通過監測該處的電壓、電流等信號，利用有效的分解算法分析得到整體負荷中單個負荷的種類和運行情況。這種技術可節省安裝和維護的時間，減少投入，能夠開展能量監測、故障監測、故障分析等多類電能質量控制分析。

圖2 非侵入式負荷監測

Hart提出的非侵入式負荷監測方法主要利用用電設備在啟停時的功率變化特征，通過捕捉負荷功率變化情況，有效辨識用電設備的啟停，分析各類用電設備的功率比例。基于這一理論，美國電力科學研究院開發了一套非侵入式負荷監測系統，該系統首先進行功率變化的邊緣檢測，通過聚類匹配方法，判斷功率變化所對應的用電設備的投入或退出。上述方法基于穩態功率變化數值，其能較好地檢測單一用電設備投入/退出，但對多個用電設備同時投入/退出則往往失效或出現誤判。有人應用突變信號檢測方法提出基于暫態功率信息的非侵入式電力負荷監測方法，利用暫態功率曲線中顯著變化部分作為用電設備的識別標識，可在一定程度上識別用電設備的類型。之后非侵入式監測在多個領域都得到了應用，在考慮電壓擾動、模糊邏輯模式識別、神經網絡等基礎上對非侵入式負荷監測進行了進一步的改進研究。

目前，國內的威勝、恒通、天津大學、東南大學等企業和高校不同程度地開展非侵入式負荷監測技術實踐。2017年，國網江蘇省電力公司嘗試把該技術應用到智能終端，從電表的進線端獲取相關負荷數據，開展小批量試點工作。2018年，國網江蘇省電科院在智能電表中安裝非侵入式負荷辨識模塊，辨識居民用戶用電情況，并在南京試點應用。用戶可通過App、微信信息等方式，獲取各類家用電器能耗詳情，為進一步實現用戶節能優化、家庭用電異常預警等智能雙向互動用電服務提供支撐。

但是，由于工業生產工藝環節復雜，涉及用電設備種類眾多，非侵入式負荷監測在鋼鐵、有色等高耗能工業領域的應用研究目前還處于空白。當前受供給側結構性改革和環境治理不斷推進的影響，鋼鐵、有色等傳統高耗能行業的“去產能”“環保治理”等行動不斷加大力度，開展工業用戶非侵入式負荷監測可創新監測監管技術手段。

二 工業用戶非侵入監測方法

工業用戶用電時間長、負荷大，其負荷曲線是一個非平穩信號，信號中包含多種特征信息，整體特征要比普通居民用戶復雜。但是，工業生產一般具有典型的環節，例如鋼鐵企業，主要包括煉鐵、煉鋼、軋鋼生產工藝，各工藝具有不同的負荷特征和周期特性。

基于工業用戶負荷的非平穩特征以及各生產工藝呈現出的周期特性，本文采用小波包分解和快速傅里葉變換相結合的方式，對工業用戶負荷信息進行信號分解和頻譜變換。針對工業用戶各項生產工藝周期較長的特點，利用小波包分解技術，濾除信號的高頻段噪音，保留低頻段主要信號。對于小波包分解后的低頻信號，進行快速傅里葉變換（FFT），獲取信號的頻率信息。再對不同工藝頻率信息進行逆變換，計算工業用戶主要生產工藝的運行情況和周期，結合工藝度電產能測算相關產能產量。

工業用戶非侵入監測主要流程如圖3所示，下面對數據預處理、小波包分解和快速傅里葉變換模塊進行介紹。

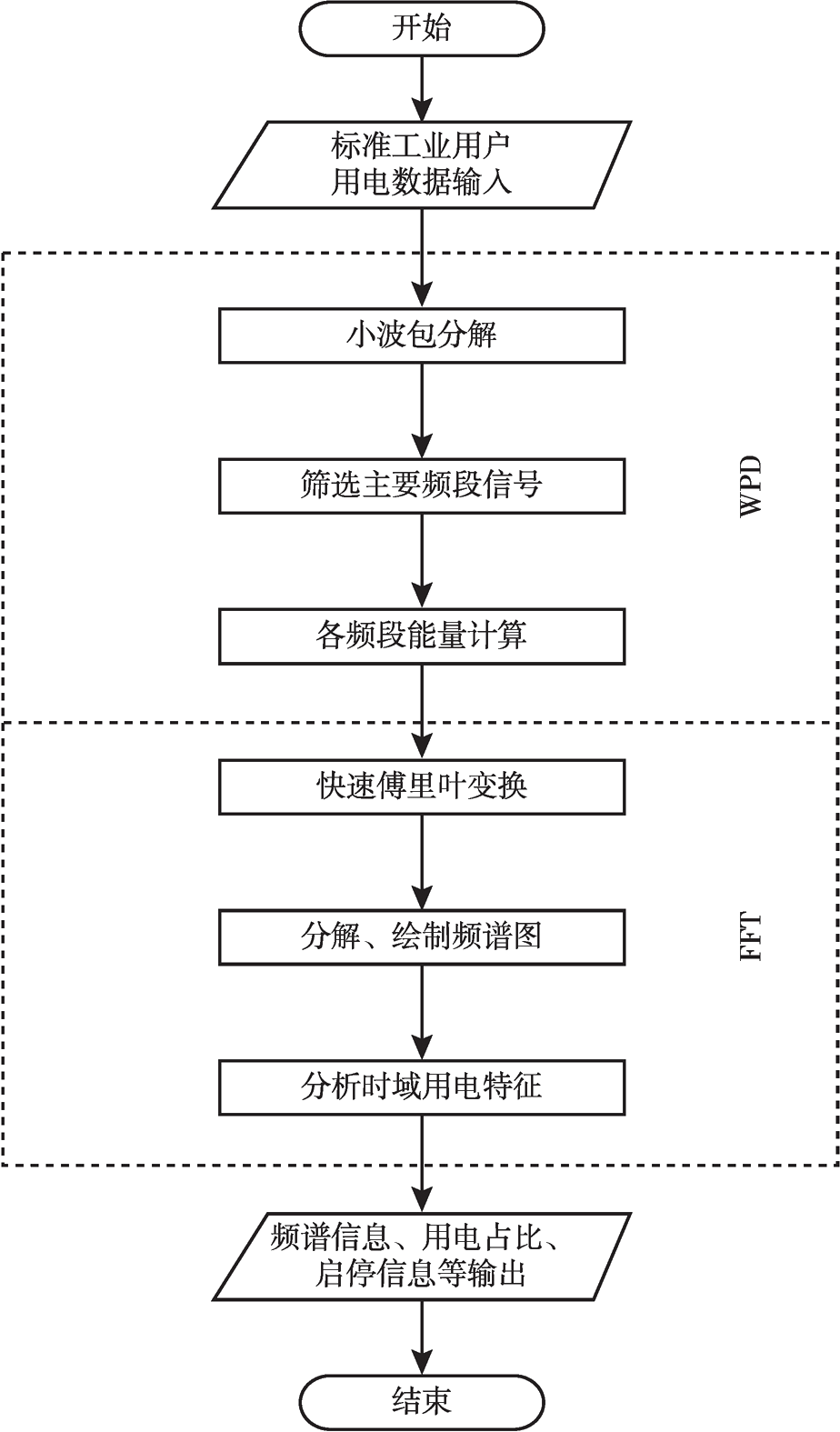

圖3 工業用戶非侵入監測主要流程

（一）數據預處理方法

工業企業現場采集的原始數據通常存在缺失值和異常值的情況，原因主要有兩個方面：一是傳感器在壓縮或傳輸數據時存在不確定性影響，造成數據丟失；二是測量裝置的不同，即對同一設備，不同測量裝置的結果不同。在使用數據進行頻譜分析之前，需要對采集到的原始數據進行預處理。數據預處理主要包括數據清洗、數據集成和數據變換等步驟。

數據清洗主要是對缺失值和異常值進行處理。缺失值的插補，可選用固定值法、最近值法、均值法、中位數法、眾數法，以及回歸法、拉格朗日插值法和牛頓插值法等；異常值的處理，以數據最小失真為目標，通過識別和處理兩個步驟進行分析處理。數據集成是指整合多個數據源的數據，形成一個統一且相對完整的數據集合，其主要技術難點是處理冗余和沖突數據。數據變換需要將數據轉換成適合算法分析和挖掘的形式，涉及數據的規范化、聚集和屬性構造等方面的技術。本文主要采用缺失值補全、異常值處理等數據預處理方法。

1.缺失值補全

缺失值補全分為兩個步驟：通過滑動窗口計算出窗口中的數據缺失率，采用臨近數據集映射的方法補全缺失數據。

其中，t表示時間序列，c_t表示當前滑動窗口的數據缺失率，M_t是當前滑動窗口中缺失的數值個數，W_t是當前滑動窗口長度。

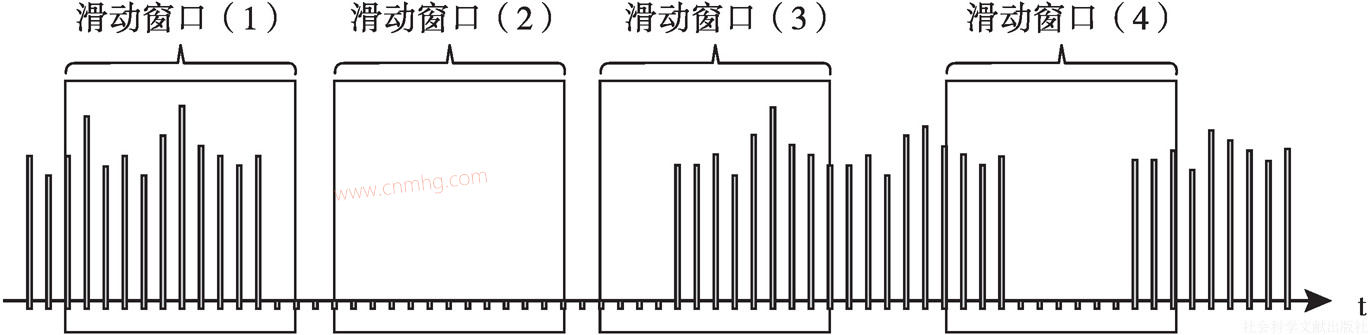

計算缺失率過程中，必須保證當前滑動窗口兩端的時間序列都有對應的測量數值。如圖4所示，滑動窗口長度為13個時間序列，只有窗口（4）滿足計算條件，其數據缺失率為6/13≈46%；當數據連續缺失個數超過滑動窗口長度時，此部分數據將不能補全。另外，滑動窗口的大小可根據效果進行調整。

圖4 滑動窗口

當滑動窗口中的數據缺失率滿足計算條件時，采用臨近數據集映射法補全缺失數據。如圖5所示，滑動窗口長度為18個時間序列，當其移動到t_n處時，數據缺失率為6/18≈33%，若滿足補全條件，則將［t_n+5，t_n+10］區間的數據集映射（此處采用正序列相等的映射方法）到［t_n+11，t_n+16］區間。

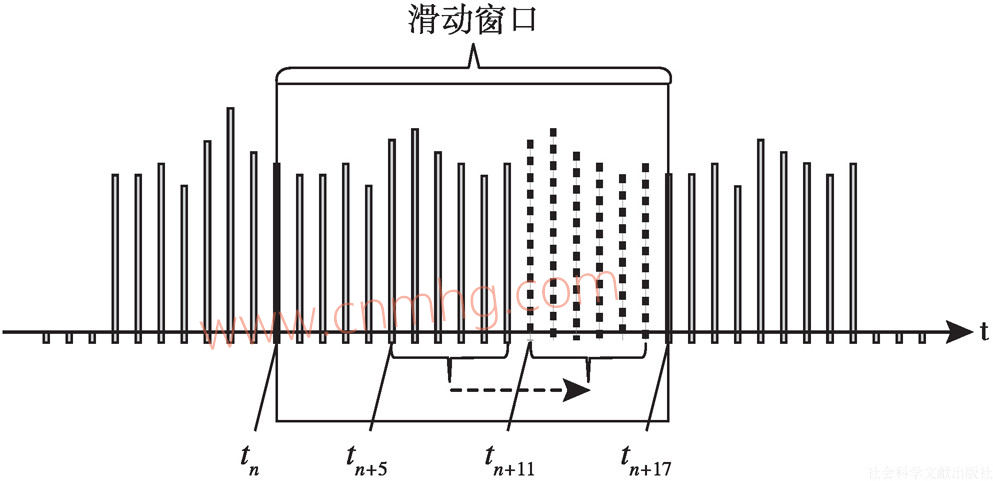

圖5 補全缺失數據

2.異常值處理

工業用戶負荷原始數據的異常值，主要是指某個時間點上的數值遠大于其附近數據集中極大值。本文將異常值處理分為兩個步驟：在滑動窗口所選數據集合中，采用離群算法識別異常值；將異常值修改成滑動窗口對應數據集合的平均值。其中，離群算法具體流程如下：

（1）確定離群距離值。

式中，a表示離群距離約束值，Max_t表示當前滑動窗口中的最大值，Min_t表示當前滑動窗口中的最小值，S表示離群距離值。

（2）計算各個點的離群系數。

式中n表示當前滑動窗口包含的數值個數，j表示遍歷各個數值，m_i和m_j表示第i個和第j個點對應的數值，s_i表示當前滑動窗口中第i點的離群系數。

（3）找出離群系數小于某一定值的一個或多個點。

（4）將找出的點值更改為其他點值的平均值。

（二）小波包分解模塊

工業用戶的各個生產工藝周期較長，使得各工藝對應的信號頻率主要集中于低頻段。通過對信號進行小波包分解，獲得信號的低頻段信息，并對低頻信號進行頻譜分析。小波包分解是小波分解的改進和推廣。傳統的小波分解首先把信號分解為逼近部分和細節部分，然后再將逼近部分進一步分解為逼近和細節兩部分，重復進行這樣的分解，直到達到分解要求。而小波包分解同時對細節部分進行分解，小波包分解的時間尺度是任意的，不會出現時頻固定的問題，所以較多應用于時頻分析，能較好反映信號的特征信息。

在大數據工業用戶非侵入監測中，小波包分解根據尺度因子j的大小，將把Hilbert空間L²（R）分解成多個小波子空間W_j（j∈Z）的正交和，如表1所示，并按照二進制對各個小波子空間進行頻率細分。其中Uⁿ_j為第n（n=0，1，2，…，2^j-1）個小波子空間，j稱為小波子空間尺度，其對應的正交基為uⁿ_j，k（t）=2^-j/2uⁿ（2^-jt-k），k為平移因子。

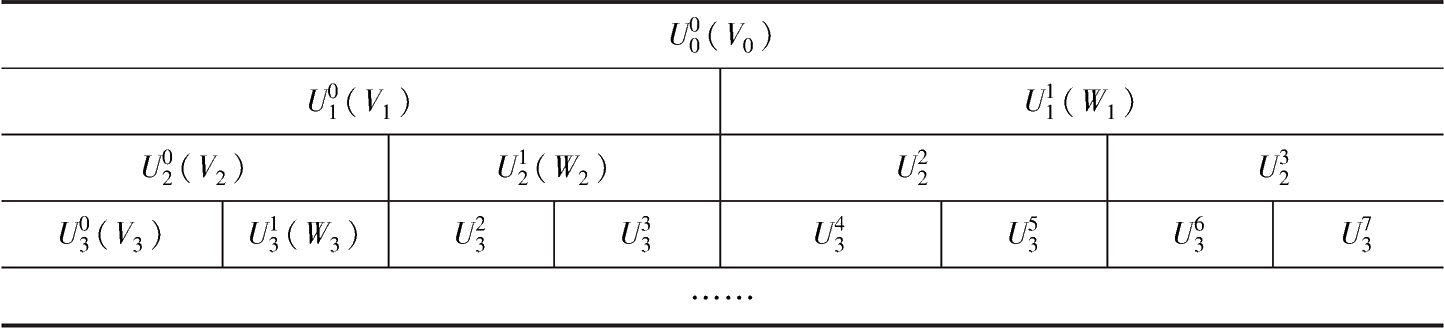

表1 小波包空間分解

在分解過程中，如果尺度足夠小，直接用L²（R）空間的函數f（t）的采樣序列f（kΔt）作為U空間的系數d⁰₀（k）。根據正交小波變換的算法原理，第j級、第k點的小波分解系數可寫為：

式中，h₀和h₁是兩個正交鏡像濾波器，其中第j級的分解系數是用第j-1級的系數來表示，根據此遞推關系，可以得到信號f（k）所對應的各級分解系數大小，經過j級分解，每個子空間對應的頻帶區間為：

其中f_s為信號f（t）的采樣頻率。

對各個頻率區間的負荷信號進行能量譜的計算，根據能量譜的大小可以確定工業用戶負荷信號主要信息分布在哪些頻率區間，從而可用該能量譜所對應的信號進行頻譜分析。能量譜的計算公式為：

其中，小波包分解系數dⁿ_j（k）的計算采用式（4）和式（5）的遞推算法。

（三）快速傅里葉變換模塊

經過小波包分解后的負荷信號，通過改進的快速傅里葉變換（Fast Fourier Transformation，F(xiàn)FT），分解為多個不同頻率的信號，有效提取工業用戶負荷信號的特征信息，為確定各類生產工藝的運行情況和周期打下基礎。

改進的快速傅里葉變換方法，利用離散傅里葉變換（Discrete Fourier Transformation，DFT）的奇、偶、虛、實等特性，對DFT進行改進獲得。本文中包含了按時間抽取的FFT和按頻率抽取的FFT。

對于有限離散數據x（n），n=0，1，…，N-1的DFT定義為：

為了將大點數的DFT分解為小點數的DFT，序列的長度N必須為復合數，本文采用N=2m（m為正整數）。按時間抽取的FFT，將序列x（n）按奇偶項分解為兩組：

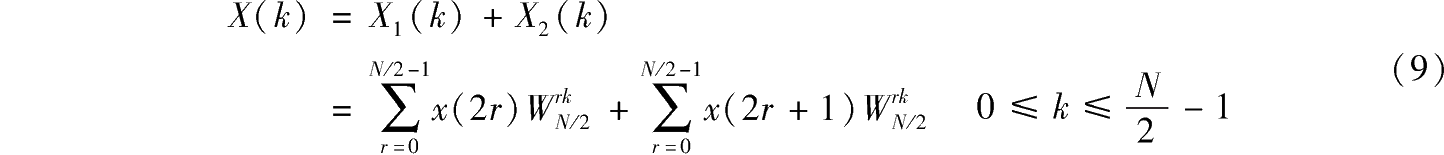

則DFT也將分為兩組：

一個N點的DFT被分解為兩個N/2點的DFT，全部N點的DFT可由下式確定出來：

按頻率抽取FFT法，將N點DFT寫成前后兩部分，即：

把X（k）分解為奇數組和偶數組，經過等式變換得到：

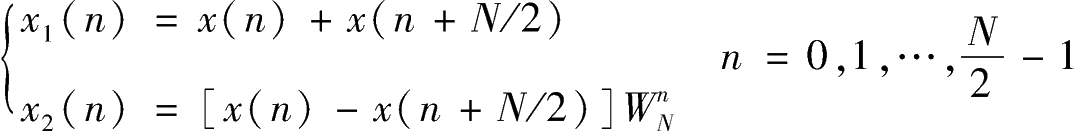

并令

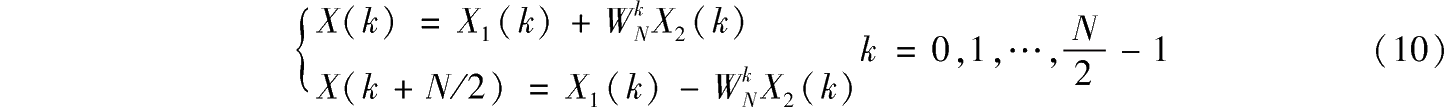

則兩個N/2點的DFT為：

三 大數據工業用戶非侵入監測案例分析

鋼鐵是河南重要的傳統支柱產業，生產工藝復雜，特別是具有完整生產鏈的鋼鐵企業，生產系統龐大。利用非侵入式監測方法，分解生產過程用電負荷，確定鋼鐵企業主要生產工藝的運行情況和周期。同時，通過典型環節和工藝度電產能測算，獲得企業一段時間鋼鐵產能產量，可為重點工業用戶去產能、降低能耗進行監管提供技術手段。

（一）鋼鐵企業生產工藝流程

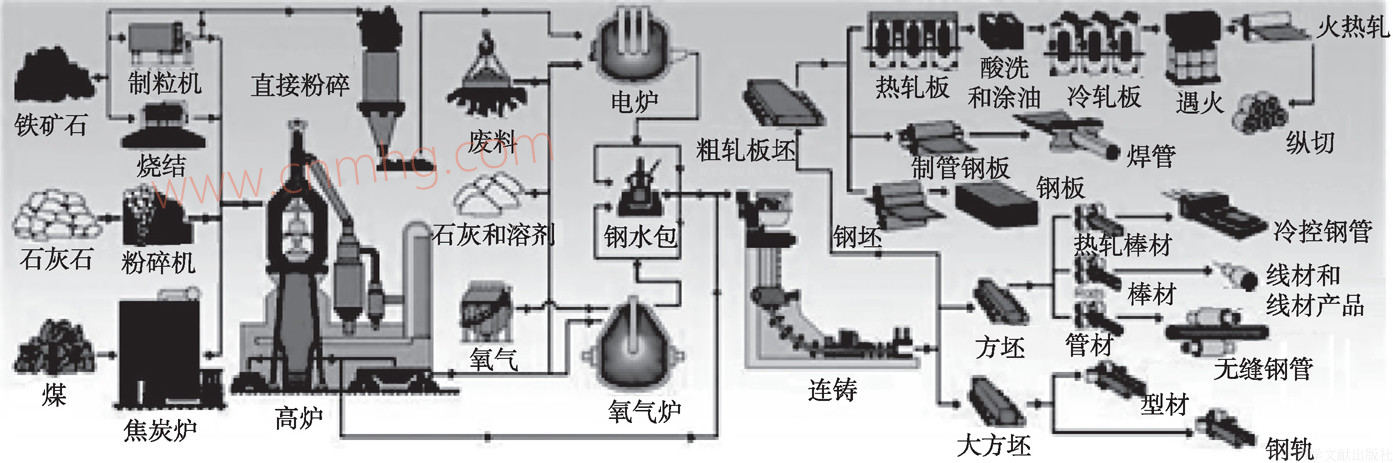

鋼鐵企業生產環節復雜，用電設備眾多。但是，鋼鐵企業生產工藝比較固定，典型工藝流程如圖6所示，主要分為：

（1）煉鐵。通過鐵礦石中鐵的氧化物與焦炭發生氧化還原反應，得到鐵的生產流程。

（2）煉鋼。將氧氣等鼓入生鐵中，降低碳含量并減少其他雜質含量，得到雜質較少、性能較好鋼材的生產流程。

（3）軋鋼。通過軋鋼機的輥壓，形成所需形狀和性能要求鋼材的加工過程，分為熱軋和冷軋兩種。

（4）其他加工與轉換。在生產過程中所需的氧、水、風等制備轉換。

圖6 鋼鐵企業主要生產工藝流程

（二）鋼鐵企業負荷大數據預處理

利用數據預處理方法對用電負荷數據進行預處理，減少某些異常值、缺失數據造成的影響，更加準確地反映用戶的真實用電情況。

以河南某鋼鐵企業的原始負荷數據（未乘以綜合倍率）為例，電表在某日采集的數據集出現缺失。如圖7所示，數據集的采樣時間間隔是15分鐘，缺失時間段為21：00～22：00，共缺失5個數值。

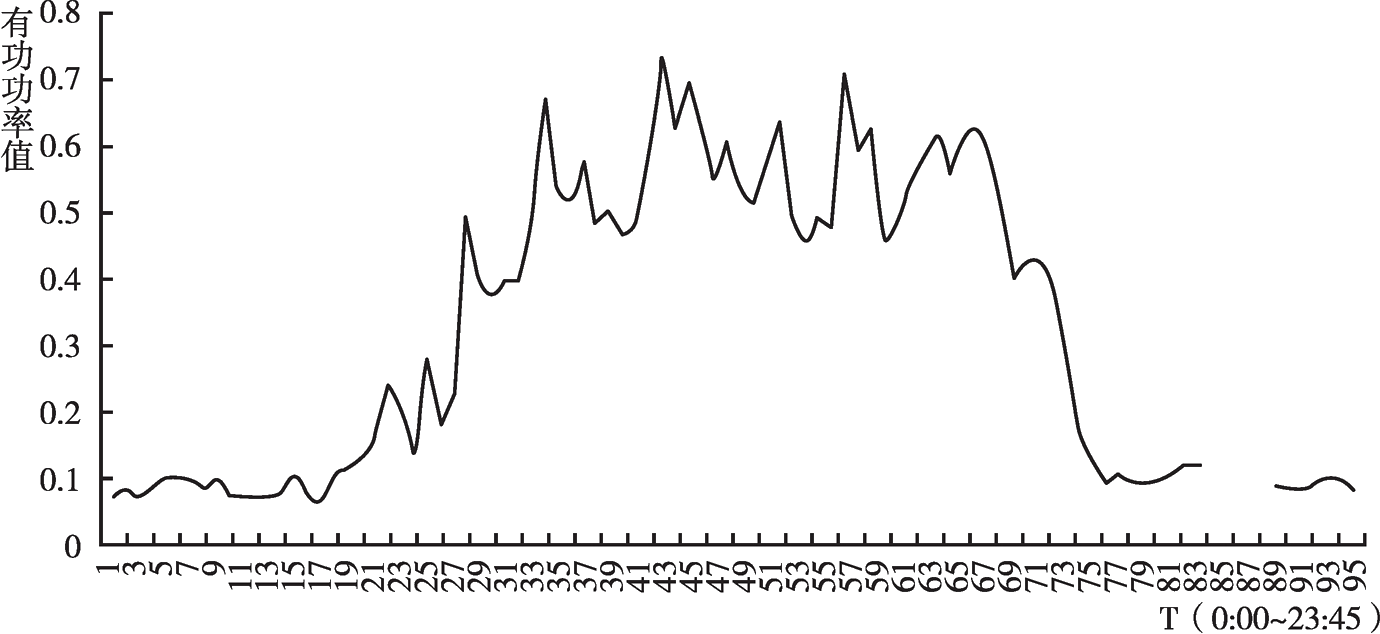

圖7 電表原始數據

根據數據集的實際缺失情況，選擇臨近數據集映射法補全部分缺失數據，設定滑動窗口的長度為12，即以3小時內的數據集為單位來補全其中的缺失數據，并設定最大缺失率為50%，當缺失率大于此設定值時，則不補全缺失數據。在上面的情形中，當滑動窗口移至19∶30處時，其窗口范圍是79～90，當前數據缺失率為5/12≈42%＜50%，滿足數據補全的條件，補全后的數據集如圖8所示。

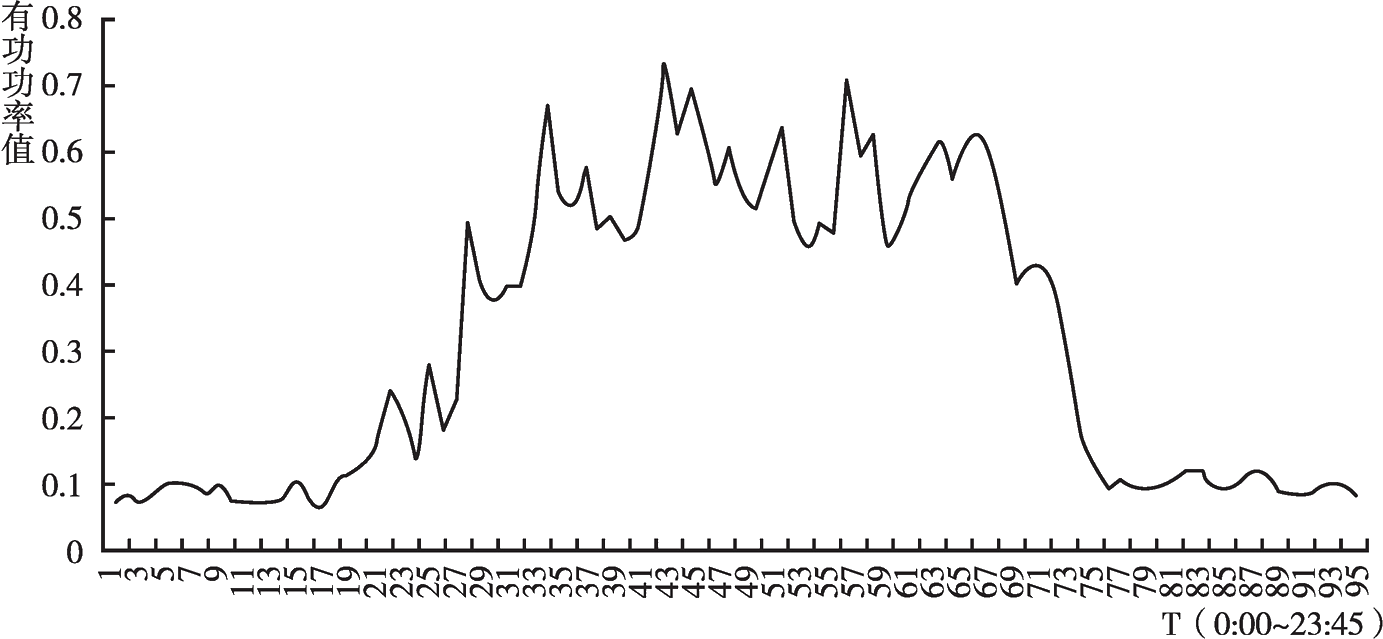

圖8 補全后的電表數據

圖9所示為河南某鋼鐵企業的某日原始負荷數據（未乘以綜合倍率），此處采用離群算法來處理異常值，滑動窗口的長度設定為10，離群距離約束值設定為2，規定離群系數小于2時確定為異常值，異常值處理流程如下：

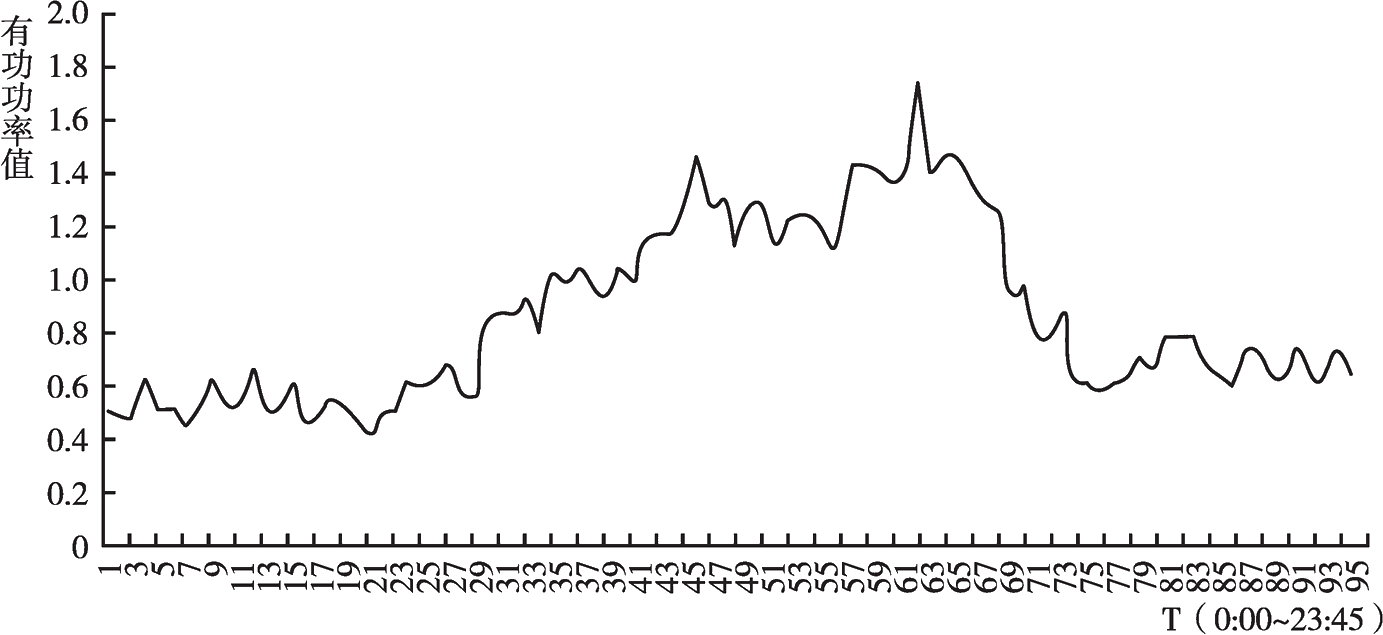

圖9 異常值處理前電表數據

（1）離群距離值S=（1.7488-0.4224）/2=0.6632。

（2）前10個數值為第一組，按照公式（3）計算各點的離群系數，各個數值及其對應的離群系數如表2所示，離群系數均未小于2，所以判定這一組無異常值。

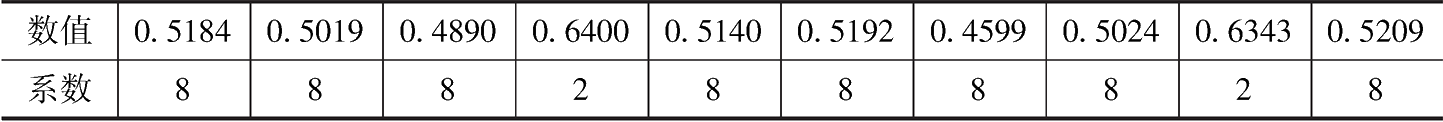

表2 各個數值及其對應的離群系數

（3）后移滑動窗口，再按照步驟二的方法重復判定，獲得處理后的數據集。

處理后的數據集如圖10所示，異常值被平均值替換。以第63個數據值1.7488為例，在經過算法識別和平均值處理后，替換成1.3956。

圖10 異常值處理后電表數據

（三）利用非侵入技術分解鋼鐵企業工藝流程

通過對該鋼鐵企業2018年3～9月用電負荷數據進行預處理，完善企業用電原始負荷數據，結合相關綜合倍率，得到該企業功率信號波形，如圖11所示。

圖11 某鋼鐵廠功率信號

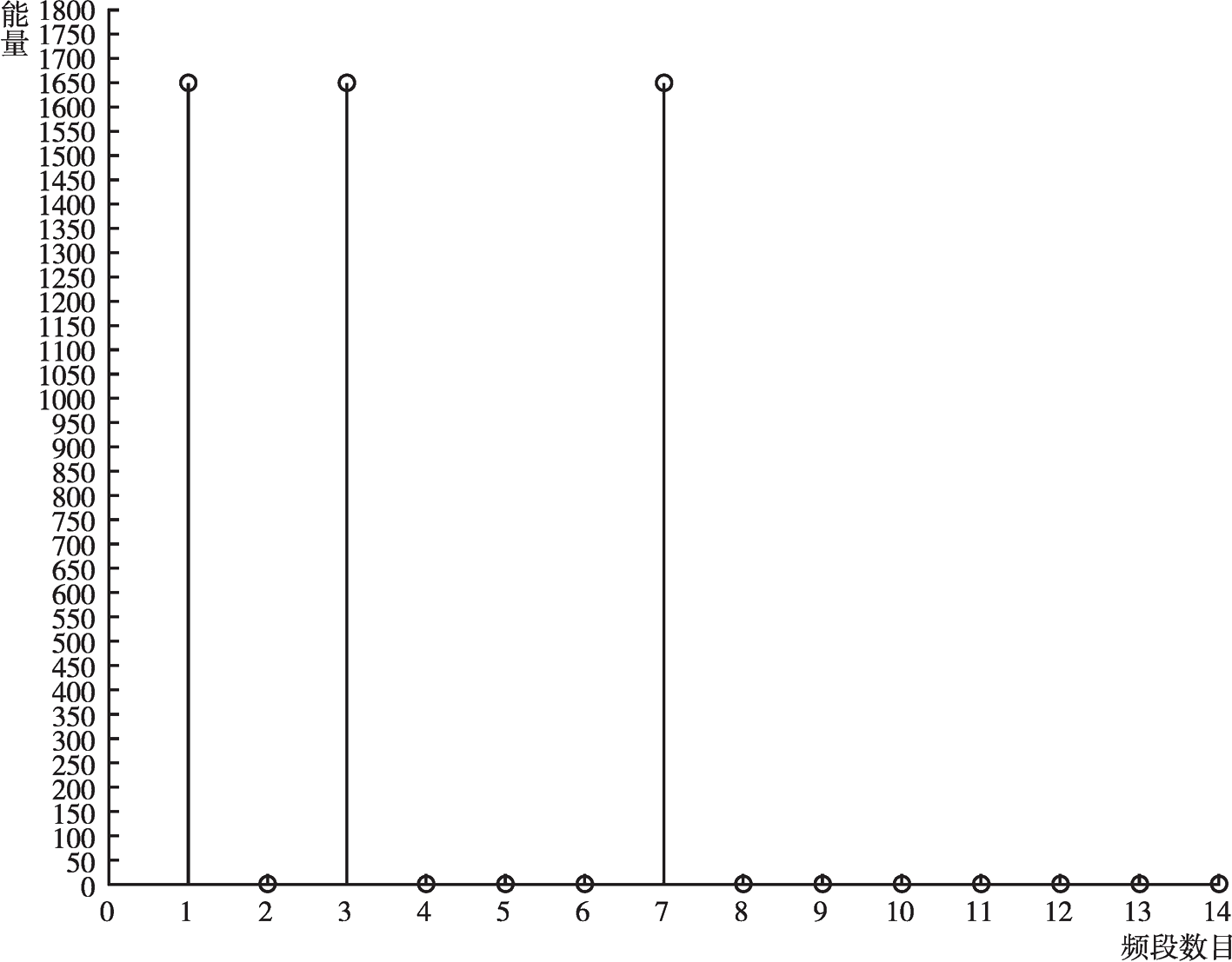

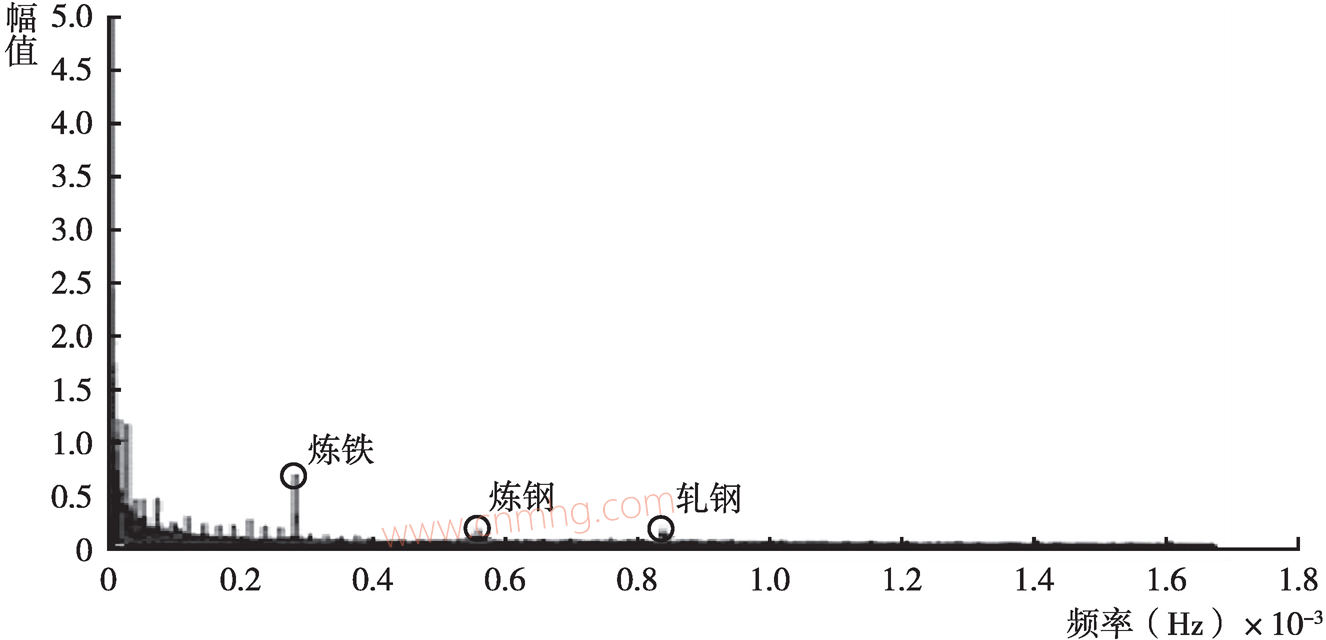

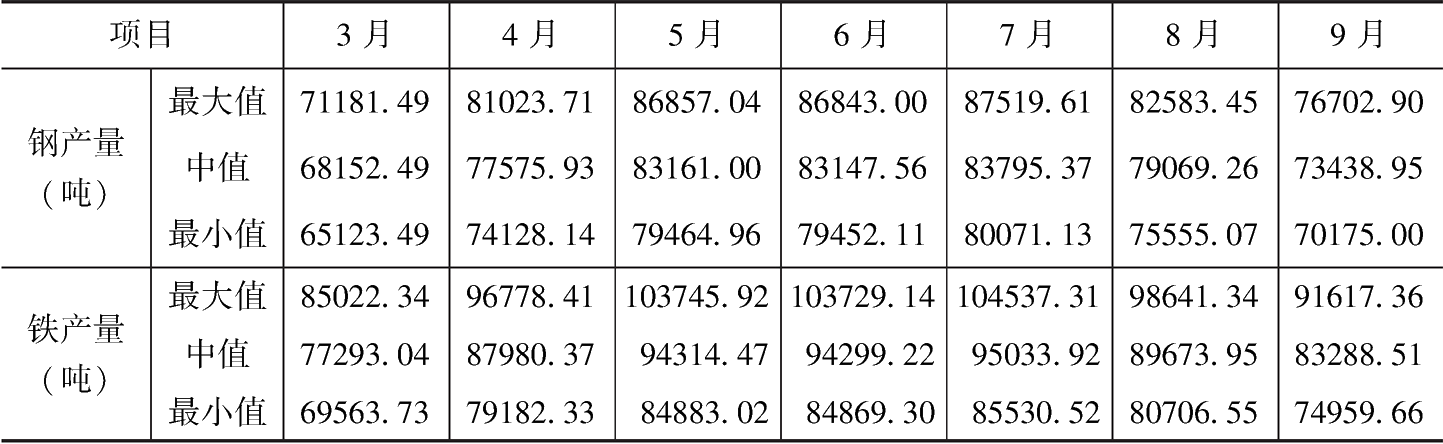

對該企業原始負荷信號進行3層小波包分解，并且計算能量譜。3層分解分別有2個、4個、8個頻段，一共14個頻段，各個頻段的信號分解如圖12所示。
