干貨滿滿，分享酒店建筑電氣核心數據
對于建筑來講，變壓器容量的大小是一個重要指標。變壓器容量小了，不滿足供電能力要求，有些用電設備會受到影響。容量設置過大會造成不必要的浪費，增加一次投資，運行成本也會增加。因此，變壓器容量的確定是建筑電氣設計的一項重要工作。與其他類型建筑相似，酒店建筑變壓器容量的設置也有其一定的規律，下面針對24個酒店的單位面積變壓器容量（TCPA=Transformer Capacity Per Area）及分類負荷的設計參數，通過簡單地分析和對比，可以得出有意義的結論。
表1 部分酒店建筑TCPA及分類負荷的安裝容量
| 序號 | 變壓器容量指標（VA/m2) | 分類安裝容量（W/m2） | ||
| 動力 | 空調 | 照明 | ||
| 1 | 79.13 | 18.35 | 33.00 | 81.51 |
| 2 | 185.17 | 33.31 | 133.26 | 27.61 |
| 3 | 84.77 | 16.82 | 55.84 | 39.09 |
| 4 | 90.49 | 69.77 | 13.57 | 40.67 |
| 5 | 117.93 | 43.09 | 68.14 | 25.07 |
| 6 | 117.11 | 27.16 | 54.33 | 61.47 |
| 7 | 100.23 | 29.65 | 21.22 | 63.68 |
| 8 | 66.96 | 17.33 | 17.42 | 31.97 |
| 9 | 62.42 | 15.95 | 58.81 | 28.75 |
| 10 | 98.64 | 44.24 | 60.16 | 31.62 |
| 11 | 102.39 | 46.31 | 31.83 | 49.27 |
| 12 | 72.88 | 3.41 | 24.29 | 22.31 |
| 13 | 75.31 | 29.55 | 23.56 | 5.79 |
| 14 | 51.36 | 10.52 | 24.00 | 16.84 |
| 15 | 97.44 | 30.18 | 37.90 | 24.25 |
| 16 | 101.44 | 55.95 | 32.55 | 32.11 |
| 17 | 81.00 | 5.49 | 14.64 | 37.64 |
| 18 | 67.80 | 31.51 | 12.00 | 36.05 |
| 19 | 100.47 | 28.17 | 53.54 | 49.33 |
| 21 | 93.70 | 25.10 | 21.03 | 42.34 |
| 22 | 118.06 | 47.78 | 18.89 | 30.56 |
| 23 | 97.16 | 29.67 | 33.22 | 47.52 |
| 24 | 182.59 | 80.61 | 36.21 | 73.16 |

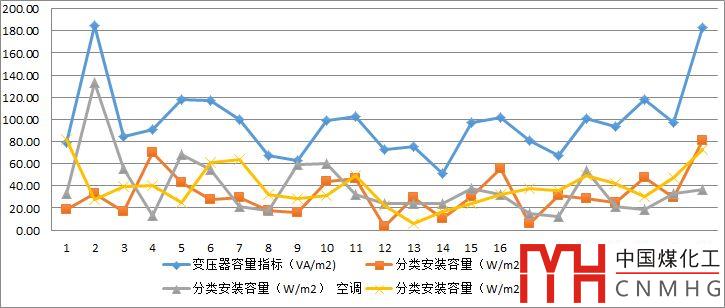

圖1 部分酒店建筑TCPA及分類負荷的安裝容量
對表1和圖1需要做一些說明。
-
可以肯定，第20號酒店的TCPA數據有誤，16萬m2的酒店本身可能性不大，變壓器的TCPA為32.5VA/m2，數據明顯偏小，需要進一步核實。
-
第14號建筑包含住宅，故變壓器TCPA數值偏小。
-
第2號建筑TCPA數值明顯偏大，185VA/m2的數值有其原因，包含高檔商業，面積占15%，還有高檔辦公，酒店也是高等級酒店。
-
4、8、10、16、18、20、23、24號酒店為純酒店業態，其他號建筑除酒店之外，還有辦公、商業、公寓、住宅等業態。
綜合各種因素，酒店的TCPA在51~185VA/m2，平均值近為100VA/m2，符合工程實際。酒店等級越好，其值越大；反之亦然。便于工程應用，可以用下式進行估算，用于方案設計階段。
Se=TCPA.K.A （1）
式中，Se——酒店建筑變壓器總的安裝容量，kVA；
TCPA——變壓器容量指標，即單位面積變壓器容量，VA/m2，取TCPA=100;
K——酒店等級系數，取0.5~1.6，經濟型酒店取下限值，超五星級酒店取上限值；
A——建筑面積，m2。
