這是CCDI精品設計，一座獲得多項榮譽的綠色建筑：三項LEED鉑金獎、中國建筑設計一等獎，同時滿足中國、美國數據中心最高標準，這座神奇的建筑就是中國人壽研發中心。

這個項目以中國傳統的“玉.印”為設計理念，表明中國人壽誠信、保障的企業文化。建筑布局體現了北京城市特點，該建筑方案在全球設計招標中脫穎而出，一舉中標。現在一期工程已經竣工，并投入使用。

• 建筑類別：特級辦公建筑

• 建筑耐久年限：50年

• 建筑耐火等級：一級

• 數據機房等級：A級、T4

• 結構形式：鋼筋混凝土框架剪力墻結構

• 抗震設防烈度：8度（按九度采取抗震措施）

• 總建筑面積 ： 121236 m2

• 地上建筑面積：42704 m2

• 地下建筑面積 ：78212m2

• 建筑高度： 18 m

• 主機房面積 ： 13512 m2

• 輔助區面積 ： 2349 m2

• 支持區面積 ： 20130 m2

下面將該項目的照明設計分享給大家。

圖1 建筑設計理念“玉印”

圖2 項目鳥瞰圖

1、綠色建筑包含綠色照明

綠色建筑包括多方面，“四節一環保”、運營管理、創新技術。

1）標準

設計依據：LEED-NC、ASHRAE標準。

2）細節

LEED認證中涉及室外照明的相關要求與標準如下：

SSC8：減少光污染，1分

目的：最小化建筑和場址中燈光外泄，減少天空眩光，提高天空可見和透視率，改善夜空環境，減少對夜行環境的影響。

要求：對于室內照明，室內每個燈光的最大照度角應與室內不透明的墻體呈垂直正交，并不會通過窗戶溢出室外?；蛘咚惺覂?nèi)非緊急照明在非辦公時間應能夠自動控制關閉。在工作時間外提供手動控制措施。

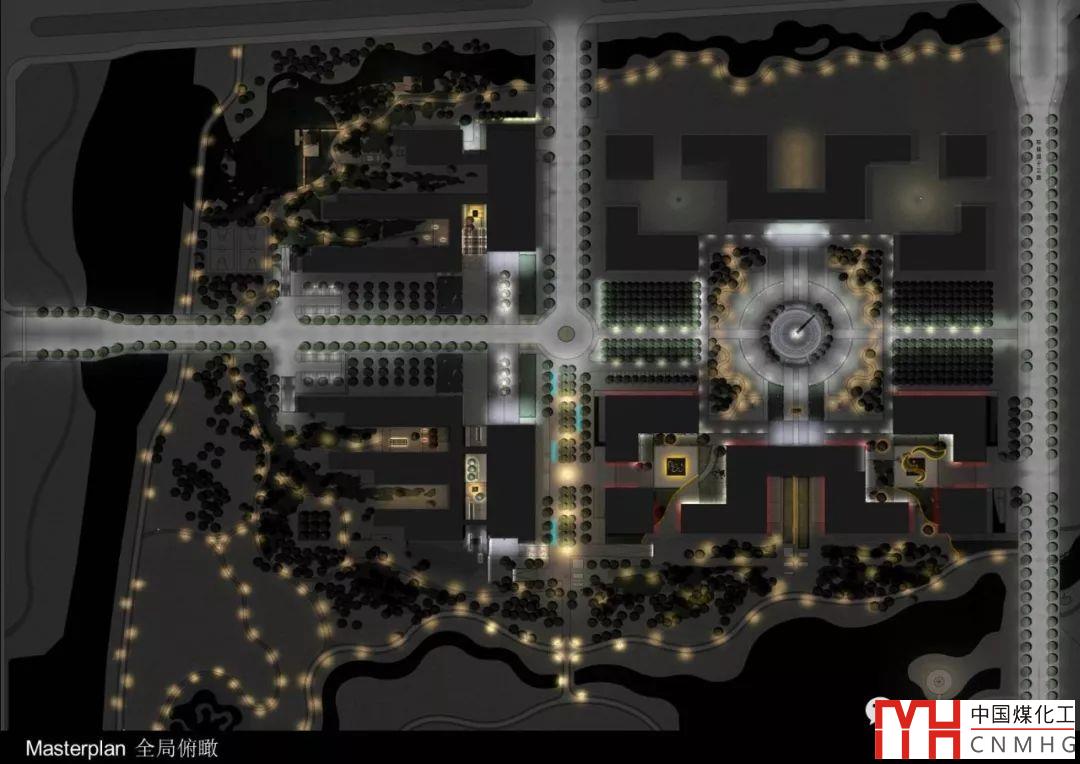

圖3 整體照明鳥瞰

對于室外照明：僅照明對安全與舒適有要求的區域，并且室外區域的照明功率密度值不要超過ASHRAE/IESNA標準90.1-2004中室外照明章節中規定的80％，建筑立面照明與景觀小品照明的功率密度不要超過該標準的50％.

根據標準IESNARP-33規定，所有工程應能歸入以下區類，并遵守相關區類的要求：

LZ1— 黑暗區(公園和農村設置)

室外照明的設計應該確?；睾徒ㄖ锷习惭b的燈具在場地邊界及以外區域產生的最大初始水平和垂直照度不超過0.01尺燭光（footcandles，注1footcandles＝10lx），確保全部照明裝置沒有光線散射到90度及以上空間中。

LZ2— 低照明區(住宅區)

室外照明的設計應確保所有安裝在場地內與建筑上的燈具在場地邊界處產生的初始水平和垂直照度的最大值不超過0.10尺燭光（footcandles，注1footcandles＝10lx），在邊界10尺外的區域內水平照度不超過0.01尺燭光。確保全部照明裝置散射到90度及以上空間中的光通不超過初始光通量的2％。對于場地邊界毗鄰公共走道的情況，控制光污染的要求應該用相應的邊界替代場地邊界。

LZ3— 中度照明區(商業/工業，高密度住宅)

室外照明的設計應確保所有安裝在場地內與建筑上的燈具在場地邊界處產生的初始水平和垂直照度的最大值不超過0.20尺燭光（footcandles，注1footcandles＝10lx），在邊界15尺外的區域內水平照度不超過0.01尺燭光。確保全部照明裝置散射到90度及以上空間中的光通不超過初始光通量的5％。對于場地邊界毗鄰公共走道的情況，控制光污染的要求應該用相應的邊界替代場地邊界。

LZ4— 高亮度照明(城市主中心，娛樂區)

室外照明的設計應確保所有安裝在場地內與建筑上的燈具在場地邊界處產生的初始水平和垂直照度的最大值不超過0.60尺燭光（footcandles，注1footcandles＝10lx），在邊界15尺外的區域內水平照度不超過0.01尺燭光。確保全部照明裝置散射到90度及以上空間中的光通不超過初始光通量的10％。對于場地邊界毗鄰公共走道的情況，控制光污染的要求應該用相應的邊界替代場地邊界。

可能的技術和對策

場址采用的照明標準應符合安全需要，同時不使光溢出場址，防治污染夜空。在可行的情況下盡量少得去照明，并且用計算機模型模擬場地照明。降低光污染的技術有全截角燈具、低反射率的表面和窄光束射燈。

2、照明效果與建筑環境、建筑形態高度匹配

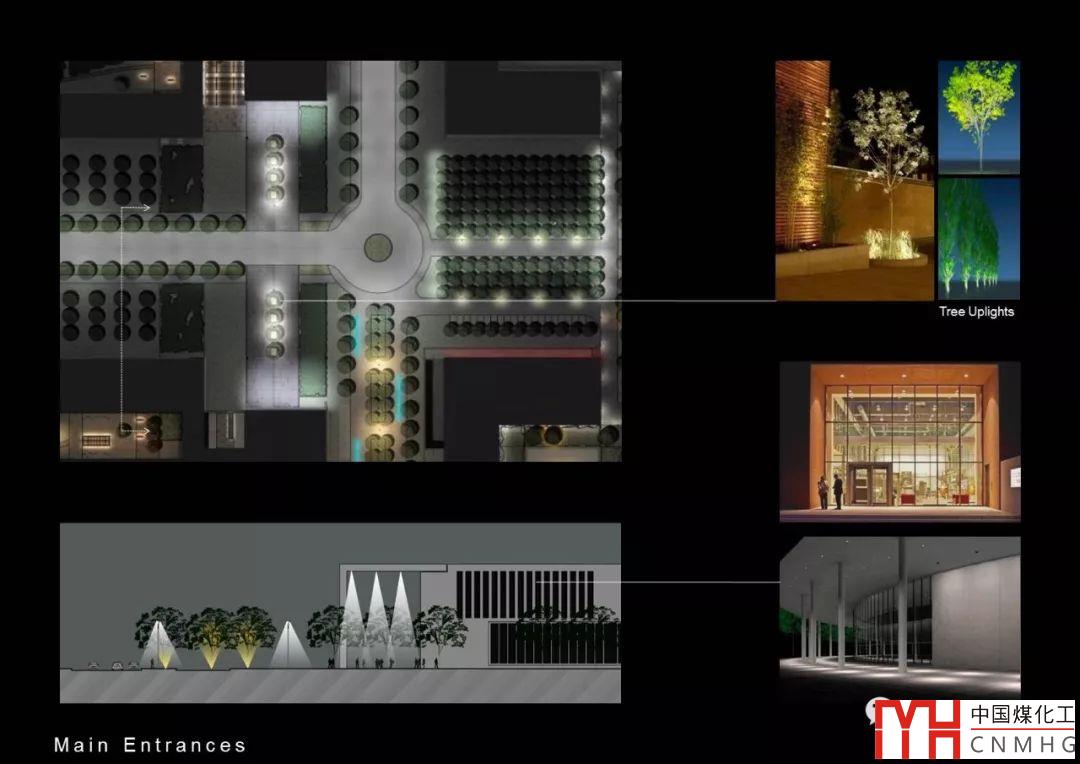

圖4 主入口照明

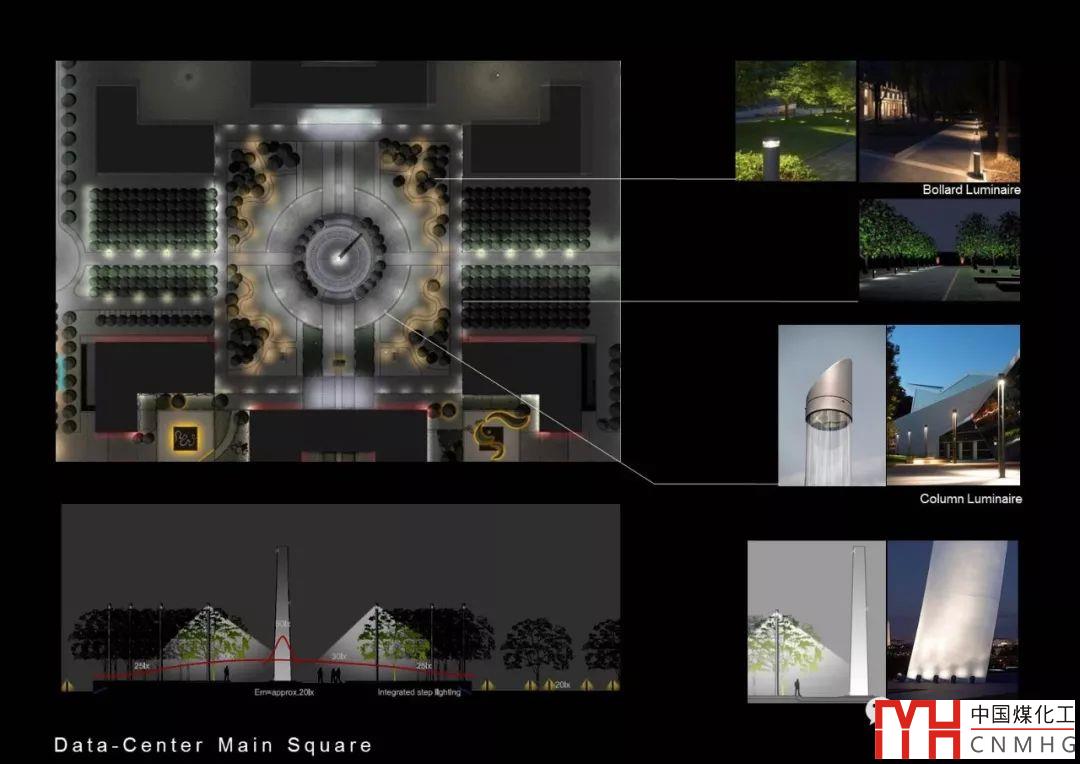

圖5 中心廣場照明

圖6 數據中心立面的照明效果

（未完待續）
