江蘇大劇院可以和北京國家大劇院相媲美！業界有種說法，“北有國家大劇院，南有江蘇大劇院”，可見江蘇大劇院在行業中享有很高的聲譽的地位。

請點擊：江蘇大劇院印象！

但是在參觀江蘇大劇院過程中，也有一些疑問和不解，與甲方溝通也沒有得到答案。

首先，其他專業管線問題

高低壓配電室存在大量的非電氣專業管線，有風管、消防水管等，這些管道是電氣專業無關的管線，是否可以優化將這些管線移出配電室？

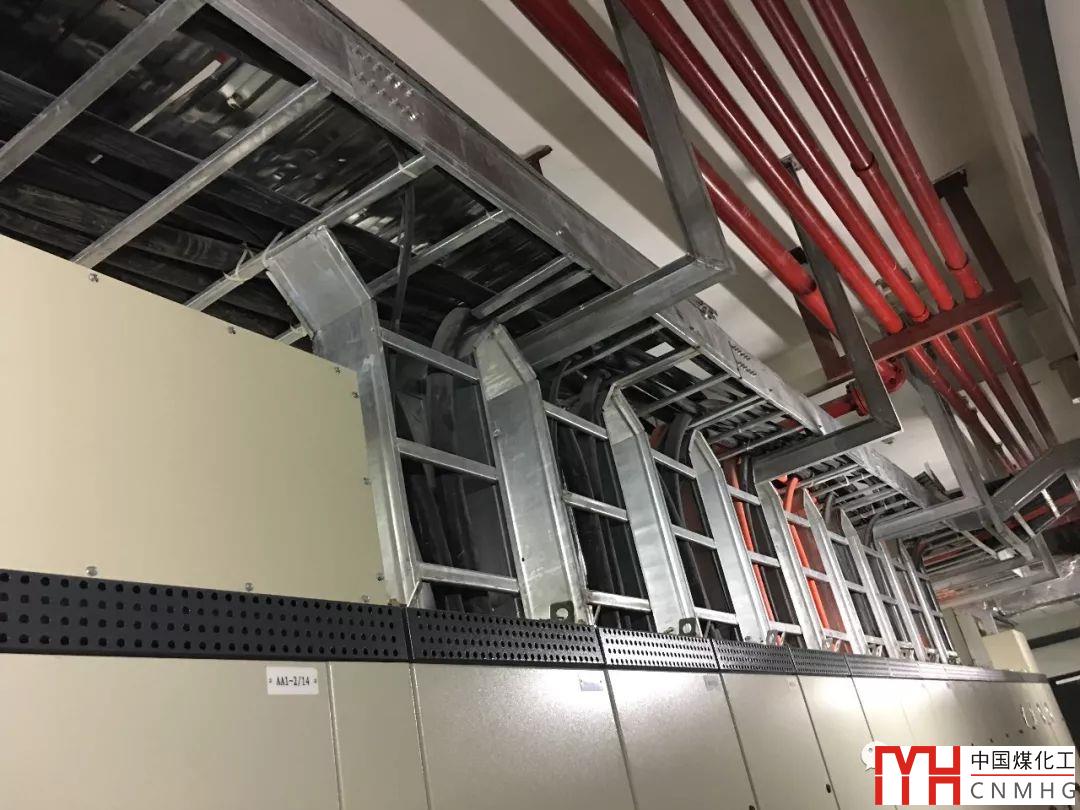

圖1 圖中紅色管道為消防水管

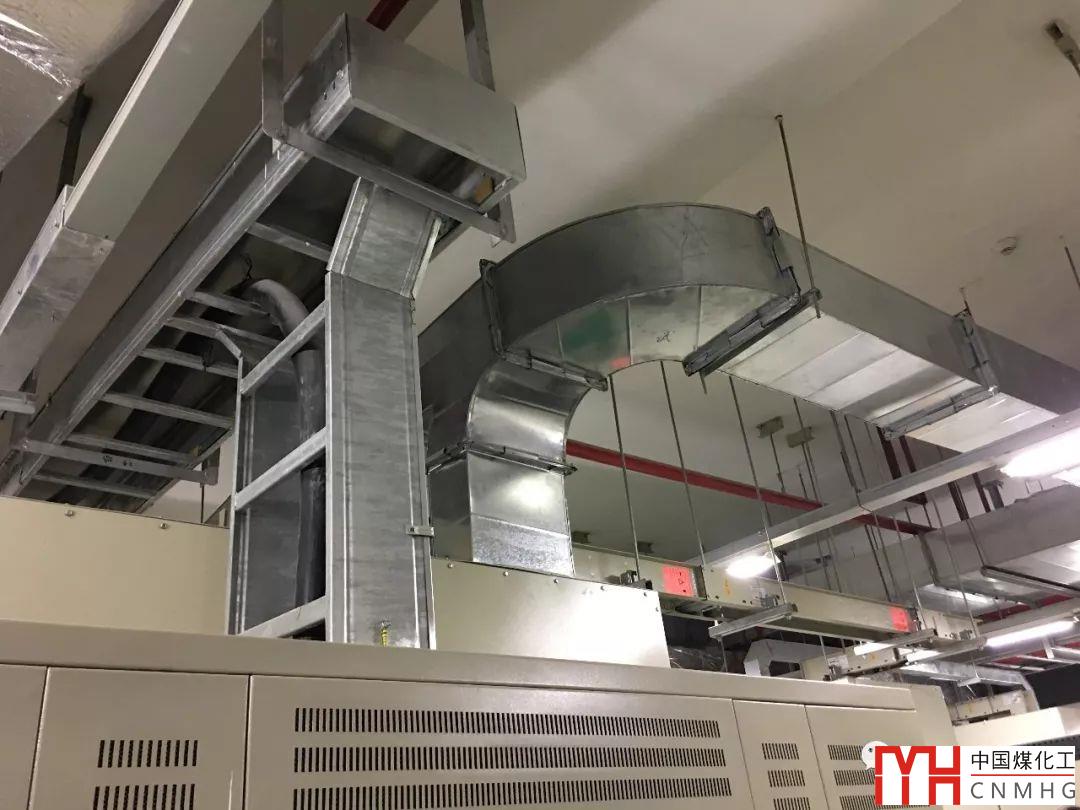

圖2 配電室中的風管

《民用建筑電氣設計規范》JGJ16-2008第4.10.7條規定，變壓器室、電容器室、配電裝置室、控制室不應有與其無關的管道通過。水管一旦漏水后果不堪設想，而風管如果防火閥出現問題也是不安全的。

第二，高壓系統問題

該工程的高壓系統母線上帶有開口三角形的PT柜，這種用法一般在中性點不接地的高壓系統中使用，當出現單相接地故障時，系統可以繼續運行一段時間（一般運行1~2h），但需要報警。此PT柜就是起到這樣絕緣監視的作用。如果某相對地發生短路故障，勢必造成另外兩相電壓升高1.73倍，這兩相在此故障時期要承受如此高的電壓，這對系統的絕緣提出更高的要求。因此，中性點不接地的高壓系統中一定要設置絕緣監視！

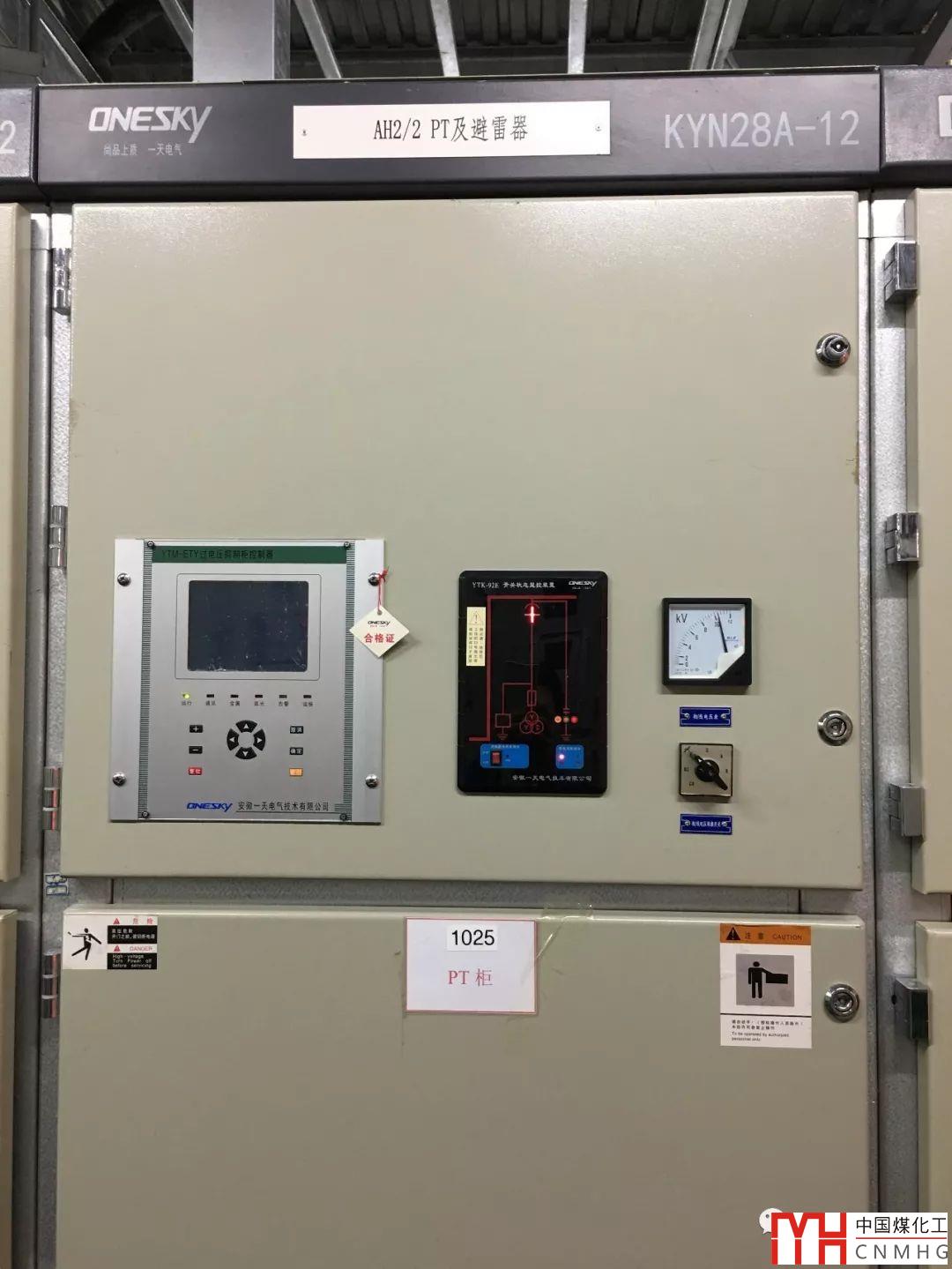

圖3 帶有開口三角形的PT柜

但是，從高壓系統出線回路看，設有零序電流互感器，此做法經常在中性點經小電阻接地的高壓系統中使用，在發生單相對地短路故障時，斷路器跳閘切斷故障回路。

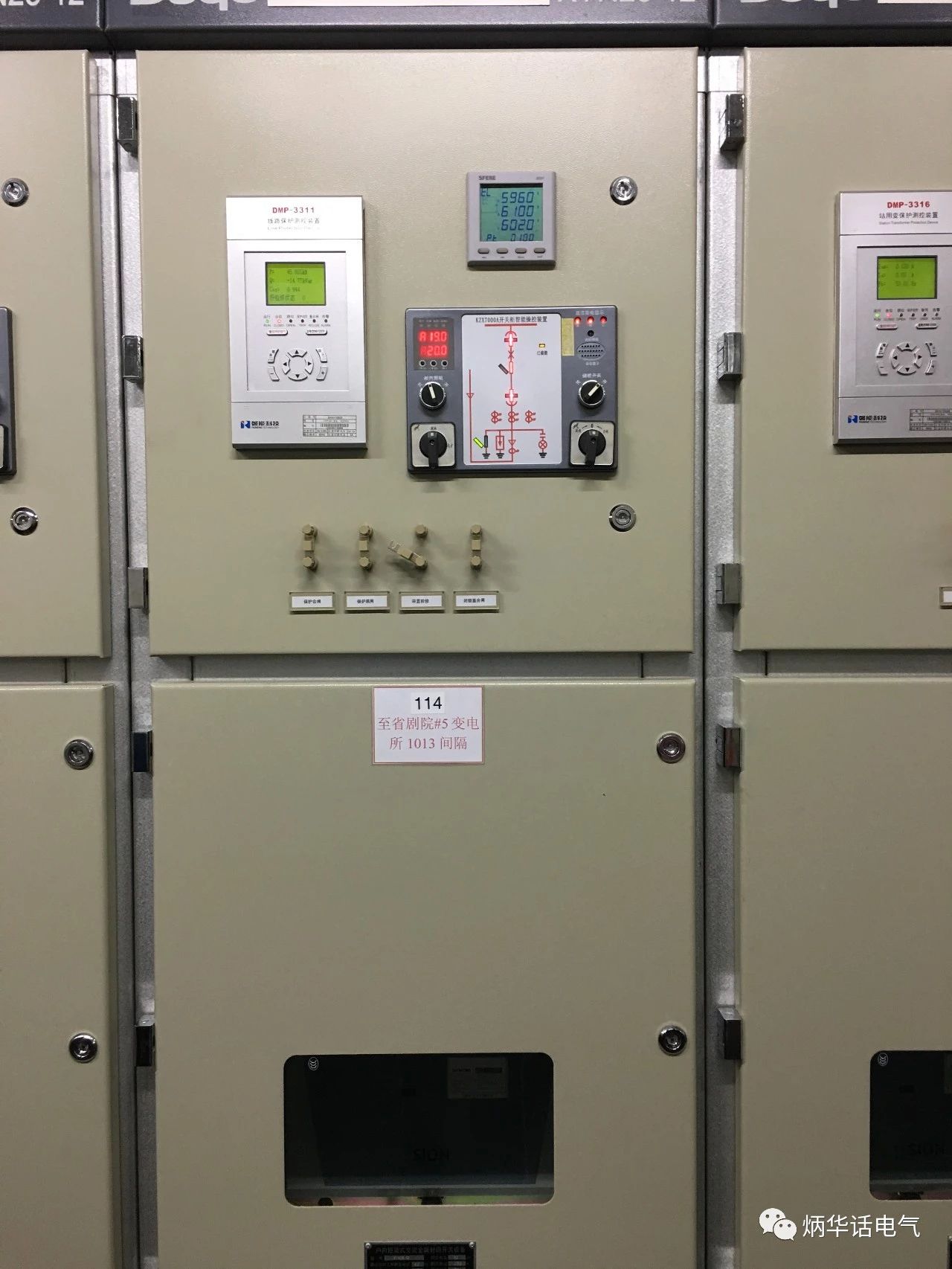

圖4 高壓出線柜帶有零序電流互感器

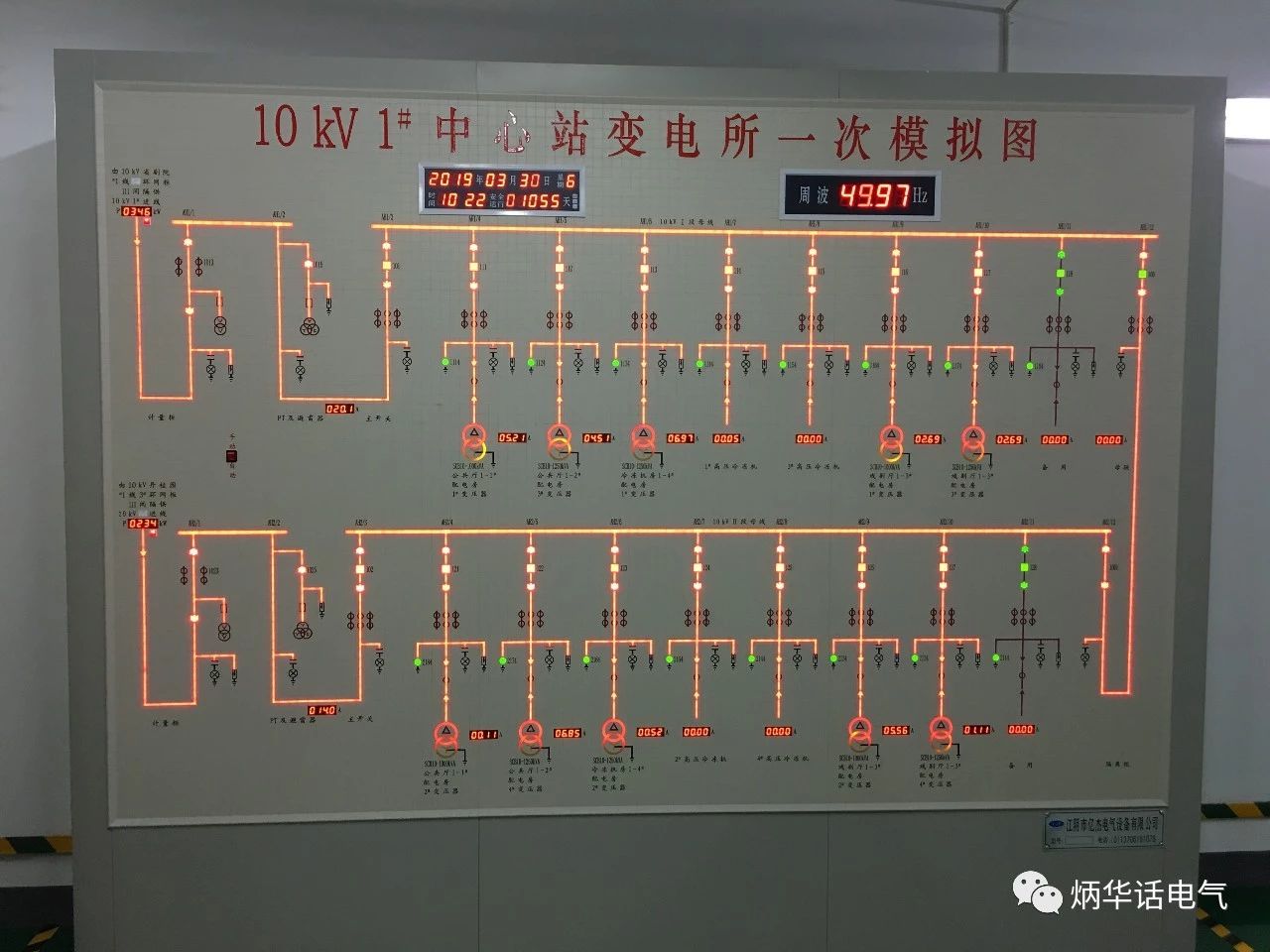

圖5 模擬圖更加直觀

因此，這兩種做法看似矛盾，不知何故？

第三，消防回路電纜和非消防回路電纜共用橋架問題

該工程變電所內消防回路電纜和非消防回路電纜共用橋架，且中間沒有分割。

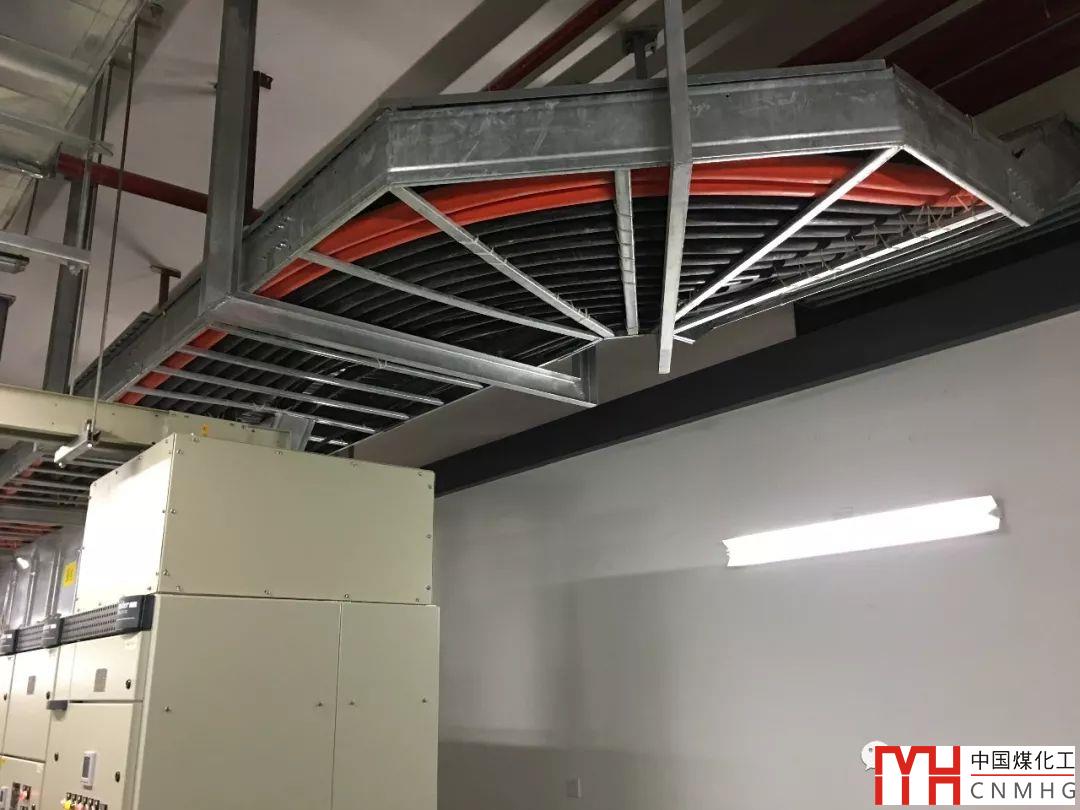

圖6消防回路電纜和非消防回路電纜共用橋架

在變電所內消防回路電纜和非消防回路電纜共用橋架尚沒有明文規定，此做法值得討論！筆者認為，在變電所內如此做法應該沒有問題，因為整個變電所具有一定的防火能力，就像電氣豎井一樣，本身的防火能力足以在火災時堅持一定時間（時間長短取決于防火等級）。不僅如此，如果不是考慮連接問題，變電所內甚至沒有必要采用耐火電纜、耐火母線。

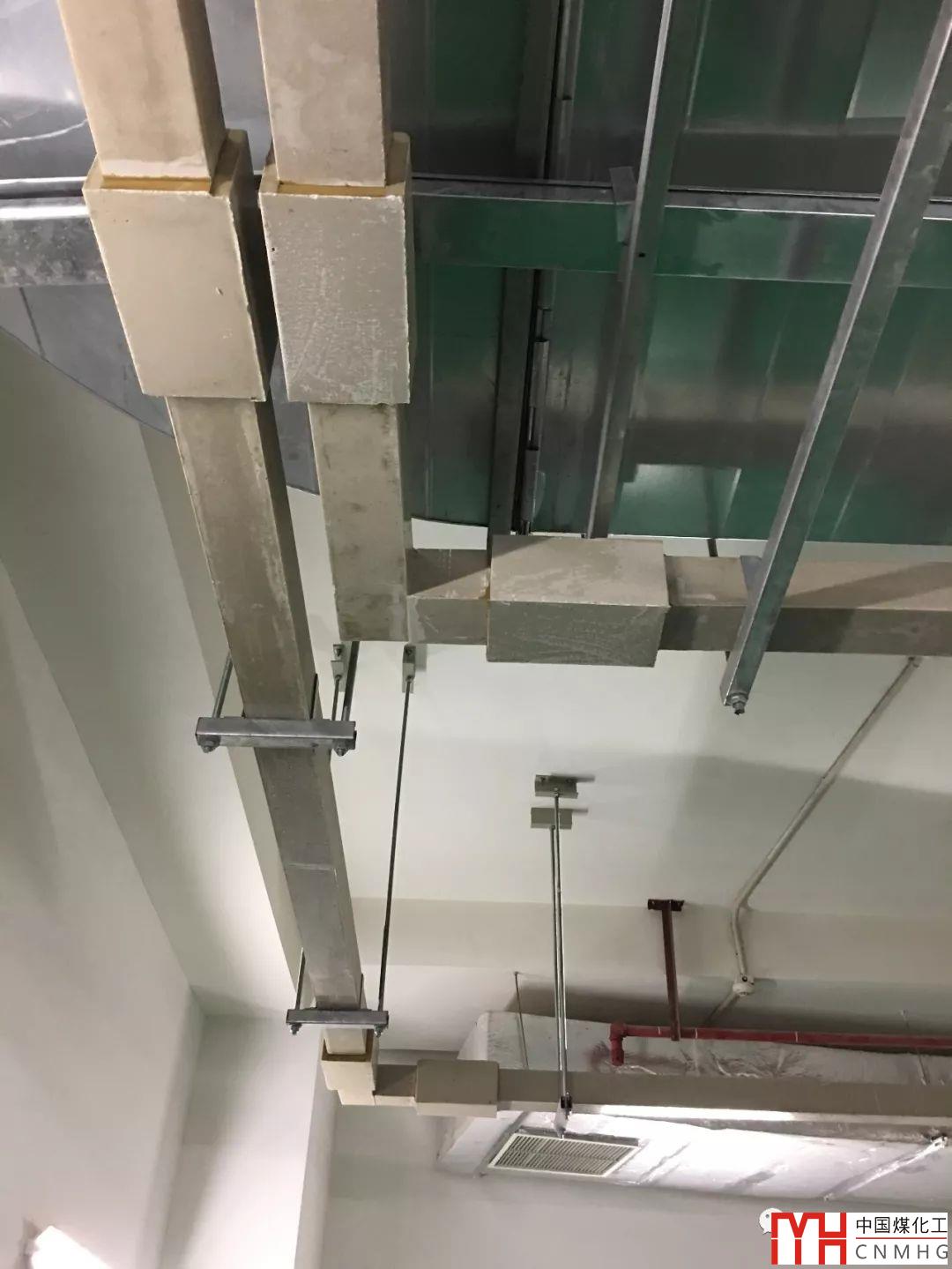

圖7 耐火母線

總之，江蘇大劇院是不可多得的優秀建筑作品，上述列舉的現象只是本人的疑問，不是質疑和評論，想必電力部門、設計單位對項目了解更加全面，研究更加深入。
