好書推薦:《普通照明用LED產品和相關設備術語和定義》GB/T 24826-2016
時間:2020-08-03
來源:炳華話電氣
瀏覽:
這是一部國家標準,《普通照明用LED產品和相關設備術語和定義》GB/T24826-2016,今年5月1日開始實施,等同采用國際電工委員IEC 62504:2014,就是說國標與IEC的標準在技術內容方面完成一致,沒有修改、編輯其中的技術內容。
推薦該書最主要理由是:澄清模糊概念,正確理解LED及相關設備的內涵。舉例說明,LED模塊、LED光源、LED燈、LED燈具往往容易模糊不清,不清楚它們間的相互關系。該書中一張圖可以清楚的告訴大家他們的含義和區別。

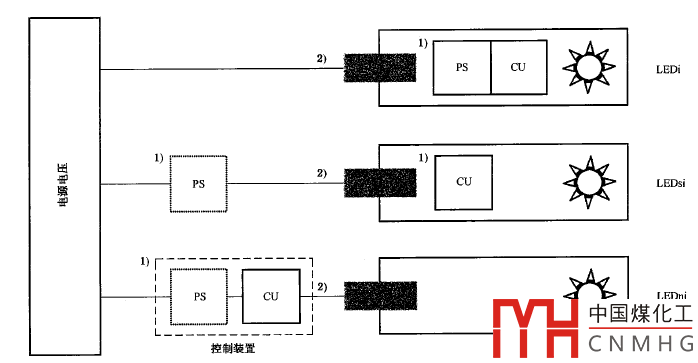

圖1 LED照明各部件關系示意
從上圖可以看出,LED封裝(右側太陽圖案)只是部件,將若干個LED封裝與控制單元CU、電源PS有機結合,供給電源才可以點亮。封裝、控制、電源可以集成在一起(圖1中上圖),也可分開(圖1中、下圖)。上圖構成集成式的LED燈,典型的是LED球泡、LED燈帶;圖中中間的為半集成式LED燈,將控制單元CU與LED封裝集成在一起,但需要與電源PS配合使用;圖1中的下圖電源PS、控制CU與LED封裝分開,這是非集成式的LED燈。
通過上面說明,我們可以梳理一下有關LED的概念,列表如下。
表1 LED的相關概念
| 名稱 | 定義 | 說明 |
| LED模塊 | 未裝燈頭的LED光源,包含一個或多個裝在印刷電路板上的LED封裝,并可能包含一個或多個組件,電子、光學、機械、熱組件、接口和控制器等。 | 模塊不是完整的燈,無法讓消費者直接使用 |
| LED光源 | 基于LED技術的光源。 | 自身能發光的物體是光源,例如太陽,而LED光源是電光源的一種。 |
| LED燈 | 帶有一個或多個燈頭的LED光源,其中包含一個或多個LED模塊以及其他可能的組件。例如,一個或多個電子、光學、機械、熱組件、接口和控制器等。 | LED燈的概念比LED光源、模塊要大,例如LED燈管帶有多個LED模塊,包含與燈座連接的燈腳 |
| LED燈具 | 包含一個或多個LED光源的燈具。 | 燈具的概念更大,可包含多個LED光源。例如花燈有多個光源,還有各種造型的外殼、裝飾物等。 |
通過說明是否清楚了?!
