最近有網友問，通風專業要求：排煙閥與排煙風機聯動，排煙風機啟動、運行，排煙閥要打開；排煙風機停止運行，要關閉排煙閥。這個控制要求在排煙風機控制圖上如何實現？

滿足這個控制要求有兩種方式：

1）排煙閥與排煙風機直接聯動。其優點是聯動直接、可靠，缺點是聯動線路較多，容易遺漏，施工難度大。該辦法適用于小型的簡單工程，尤其適用于排煙閥數量較少、沒有火災自動報警系統的工程。該方法不適合大中型復雜項目。

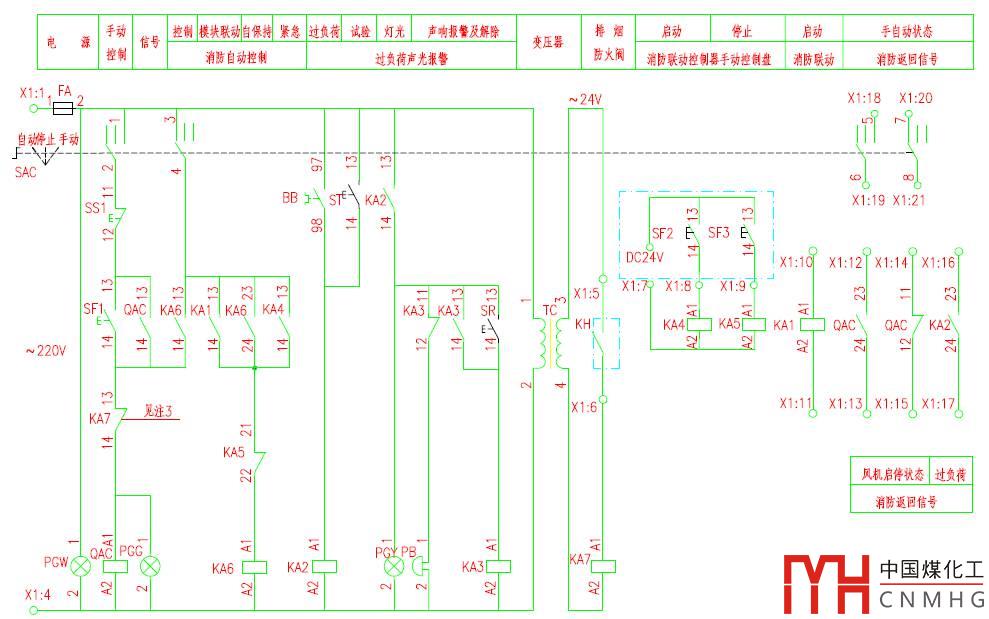

圖1 防火閥通過火災自動報警系統聯動模塊與排煙風機聯動

（本圖取自《常用風機控制電路圖》16D303-2）

2）防火閥通過火災自動報警系統聯動模塊與排煙風機聯動。該方法適合于大中型項目，排煙閥數量較多，排煙閥通過監視模塊（為排煙閥設置地址）和聯動模塊與火災報警系統相連。結合圖1的原理圖，當感煙探測器報警后，主機接收到報警信號后進行邏輯判斷，給排煙風機控制箱提供24V有源觸點（X1:10、X1:11）→中間繼電器KA1帶電→KA1的動合觸點13、14閉合→KA6線圈帶電→KA6動合觸點閉合，SAC處于自動狀態是即可開啟風機；同時消防主機發出控制指令打開排煙閥。關閉風機和排煙閥也類似，由消防主機進行邏輯判斷后發出關閉排煙閥指令。

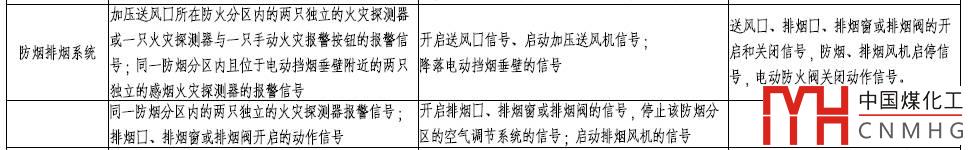

圖2 防排煙風機的聯動控制

兩種方法讀者可根據實際工程情況進行選用。
