編者按：本文是筆者的論文，獲今年中國建筑學會建筑電氣分會技術年會優秀論文一等獎，刊登在《建筑電氣》雜志2019年8期上，供大家交流。

超高層建筑電氣豎井的研究

李炳華¹朱心月²王成 ²常昊²岳云濤²

（1. 悉地（北京）國際建筑設計顧問有限公司北京100013

2. 北京建筑大學北京 100044）

摘要：本文通過對國內部分超高層建筑核心筒和電氣豎井實際情況進行數據采集和分析研究，得出了超高層建筑的筒層比和井筒比，并給出了超高層建筑強電豎井的數量及面積、弱電豎井的數量及面積建議值。

關鍵詞：超高層建筑標準層核心筒電氣豎井筒層比 井筒比

Research on the electric shaft of super high-rise building

Li Binghua, Zhu Xinyue, Wang Cheng, Chang Hao, Yue Yuntao

(1.CCDI Group(Beijing),100013

2.Beijing University of Civil Engineering and Architecture,100044)

Abstract: Based on the data collection and analysis of theactual situation of the core tube and electric shaft of some super high-risebuildings in China, the tube floor ratio and the wellbore ratio of superhigh-rise buildings is obtained, and the recommended number and areas of thehigh voltage well and the low voltage well is given.

Key words: super high-rise building, standard layer, core tube,electric shaft, tube floor ratio, wellbore ratio

1 序言

近年來，隨著建筑事業的發展及建筑用地的減少，建筑物的層數也日益增多。1972年，在美國Pennsylvanian（賓夕法尼亞）州的Bethlehem（伯利恒市）的國際高層建筑會議上，將40層以上，即建筑高度在100m以上的建筑叫作超高層建筑。而我國《民用建筑設計通則》GB50352-2005也定義了建筑高度大于100m的民用建筑為超高層建筑。

超高層建筑的出現，在一定程度上有效地緩解了建筑用地減少以及人口日益增多的困局，不僅滿足了人們的基本物質需求，也依靠其美化環境，技術創新的特點滿足了人們的精神需求。但是超高層建筑建設周期長，運營成本高，運行能耗高、人員管理難的特點也成為其不可避免的缺陷。另外，由于建筑物高度較高，極易造成采光問題及光污染；面對諸如火災等突發災害時，超高層建筑的弊端也遠超一般建筑。這些都是影響超高層建筑發展的重要因素。

核心筒是超高層建筑的核心部分，通常位于建筑的中心位置，它與外圍框架組成的外框內筒的結構能夠有效地抵抗結構受力，并且具有很好的抗震作用，是目前采用較為普遍的建筑結構。同時，核心筒又是垂直交通的主要場所，其設計技術含量高，其布置合理性及面積大小均會影響超高層建筑物的品質。因此，討論核心筒的面積，提高標準層的使用率是研究超高層建筑不可避免的話題。

電氣豎井是超高層建筑物中另一個十分重要的部分。隨著信息化、智能化系統的發展，電氣系統的各類管路有增無減，通常采用在電氣豎井內敷設垂直干線以及安裝樓層配電箱（柜）的方式。由此，討論電氣豎井的個數、面積對優化超高層建筑結構，提高建筑物使用率有重要意義。

鑒于核心筒和電氣豎井在超高層建筑中的重要程度，以下對國內部分超高層建筑物進行調查，通過分析筒層比和井筒比，討論核心筒和電氣豎井的平均面積和個數，提出優化建議以達到提高超高層建筑品質和面積使用率的目的。

為了更好的研究超高層建筑的核心筒和電氣豎井，首先引入兩個新概念。

筒層比：某層平面核心層面積與該層平面面積的比值，通常采用核心筒面積與標準層面積的比值。

井筒比：為某層平面電氣豎井面積與該層核心筒面積的比值。

2 超高層建筑主要數據

進入21世紀以來，世界各國的超高層建筑物數目越來越多，目前仍有大量超高層建筑物在建。有關超高層建筑的標準和規范逐漸完善，此類建筑也越來越被人們所認可，目前超高層建筑的數量和質量已經成為各個國家各大城市之間實力比拼的一項重要數據。根據世界高層都市建筑學會CTBUH（Council on Tall Buildings and UrbanHabitat）全球超高層建筑物數據庫中的數據顯示，截止到2018年底，超過300m的建筑有145座，超過200米的建筑有1482座，而超過150m的建筑有4676座。截至目前，迪拜的Burj Khalifa以828m的高度位居世界超高層建筑物的首位。

隨著現代建筑結構安全技術體系日漸成熟，近幾年，我國在超高層建筑領域也取得了一定的成績，超高層建筑已經在全國眾多城市如雨后春筍般快速發展。截止到2018年底，中國大陸已建成的300m以上的超高層建筑共68項，占全球已建成的300m以上超高層建筑總數的46.90%。我國已投入使用的、高度最高的超高層建筑為上海中心，高度達632m，位居全球第二。筆者所工作的單位——悉地國際CCDI設計的深圳平安金融中心高度位居全國第二、全球第四，高度達599m。

圖1為國內部分超高層建筑調研數據，300米以上的超高層建筑22座，其中500米以上的建筑有5座。圖1直觀地看出這些建筑之間的高度對比。

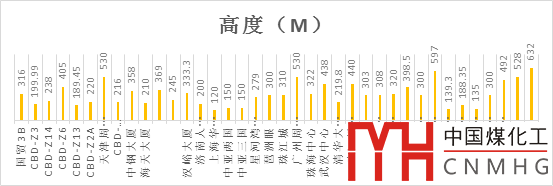

圖1 國內部分超高層建筑高度對比

3 超高層建筑的標準層及核心筒

標準層，一般指平面布置相同的住宅樓層。在超高層建筑中，標準層的使用面積或標準層的使用率是衡量建筑品質及使用率的重要指標。

核心筒指在建筑的中央部分，由電梯井道、樓梯、通風井、電纜井、公共衛生間、部分設備間等圍護形成的中央核心部分，與外圍框架形成一個外框內筒結構，多以鋼筋混凝土澆筑。此種結構有利于結構受力和抗震，還可爭取盡量寬敞的使用空間。一般要求核心筒面積越小越好，布局盡量緊湊。然而，隨著現代建筑對舒適性和人性化要求的提高，以及考慮到日后設備升級等，核心筒面積有增大的趨勢，同時對標準層使用率的影響也加大。

另外，考慮標準層使用率還需考慮核心筒中的電氣豎井。電氣豎井就是在建筑物中從底層到頂層留出一定截面的、供電氣各系統使用的井道。電氣豎井分為強電氣豎井和弱電氣豎井，一般分設在電梯井或樓梯間的兩側。電氣豎井的數量、面積、位置選擇會影響超高層建筑的品質和整體使用率，隨著建筑物的功能日益增多，各類系統的管線也越來越多，電氣豎井對標準層使用面積的影響力也日益增大。

下面對深圳平安國際金融中心和中鋼國際廣場分別進行分析。

3.1 深圳平安國際金融中心

深圳平安金融國際中心于2016年4月全面竣工，原本設計為660米，建成后總高度達到599米，共設有10個變電所，分設在地下二層、10F、25F、39F、52F、68F、81F、97F、111F。平安金融國際中心各層平面圖略有不同，圖2是其中一個標準圖平面圖。

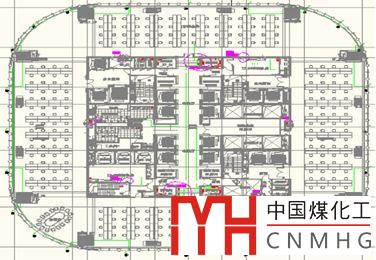

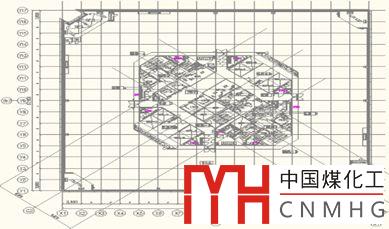

圖2 平安金融國際中心標準層平面示意圖

由圖2可以看出，對于平安金融國際中心，核心筒面積占其標準層面積將近35％，由于各層平面略有區別，各層的筒層比也略有不同；而標準層的強電氣豎井和弱電氣豎井均有兩個，其中強電井面積平均值基本接近9㎡，弱電井面積平均值接近7㎡。

3.2 中鋼國際廣場

中鋼國際廣場建筑高度358米，總建筑面積為395000㎡，共有8個變電所。1-1#變電所為1#樓酒店服務，總?cè)萘繛?×1250kVA；1-2#變電所為裙房服務，總?cè)萘繛?×1250kVA；1-3#變電所為1#樓酒店冷凍站服務，總?cè)萘繛?×1600kVA；2-1#變電所是一個分變電站，主要為建筑物B4~L33層供電，總?cè)萘繛?×1600，2×2000kVA；2-2#變電所為T(mén)2冷凍站服務，總?cè)萘繛?×1600kVA；2-3#變電所主要為2#樓L33~49層寫字樓服務，總?cè)萘繛?×1000kVA；2-4#變電所為2#樓L49~67層服務，總?cè)萘繛?×1000kVA；2-5#變電所則為2#樓L67層及以上酒店服務，總?cè)萘繛?×1000kVA。圖3和4分別為中鋼國際大廈變電所位置示意圖及標準層平面示意圖。

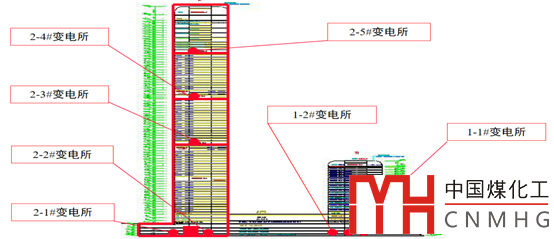

圖3 中鋼國際大廈變電所位置示意圖

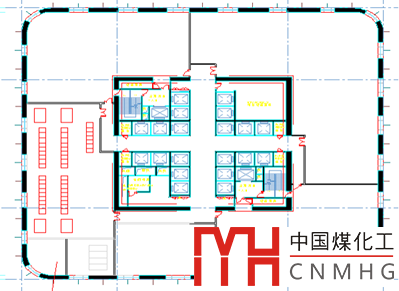

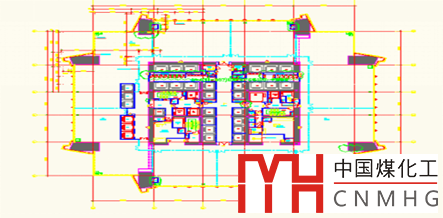

圖4 中鋼國際廣場標準層平面示意圖

由圖4可以看出，對于中鋼國際廣場建筑，核心筒面積占其標準層面積接近30％；而標準層的強電氣豎井有4個（其中1個為35kV電氣豎井），弱電氣豎井有2個，其中強電豎井面積平均值基本接近5㎡，弱電豎井面積平均值在7.5㎡左右。

3.3 其他超高層建筑

據了解，上海環球金融中心標準層如圖5所示，其核心筒面積占標準層面積不到30％；而北京的中國尊，其核心筒面積占標準層面積在34％左右，如圖6所示。

圖5 上海環球金融中心標準層平面示意圖

圖6 中國尊標準層平面示意圖

本次調查的超高層建筑相關數據見表1。

表1 部分超高層建筑相關數據

（續前）

注1：琶洲眼項目標準層面積西塔為1860m²、東塔為2100 m²，核心筒面積西塔356 m²、東塔495 m²；

注2：廣州星河灣集團總部標準層建筑面積從底層2132 m²至高層1640 m²不等，其核心筒面積從底層578 m²至高層453 m²不等；

注3：該建筑為59層商業辦公樓及5層商業樓各1幢；

注4：該項目為金融城起步區AT090902地塊項目。

4超高層建筑的筒層比及井筒比

4.1 筒層比

根據筒層比的定義可知，核心筒的面積直接影響到標準層的使用面積，進而影響建筑物的經濟性和品質。一般來說，筒層比越大，建筑品質越高，電梯設置數量相對多些；反之，筒層比小，建筑面積使用率高，經濟性好。因此討論筒層比是十分必要的。圖7為國內部分超高層建筑筒層比示意圖。

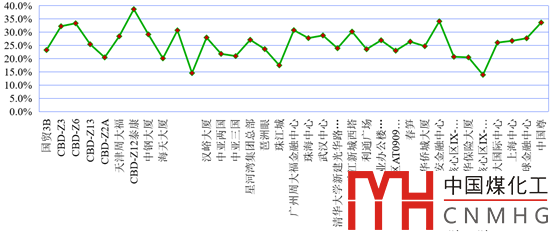

圖7 國內部分超高層建筑筒層比示意圖

由上圖可知，筒層比最高的超高層建筑為位于北京的CBD-Z12，該建筑核心筒在標準層的占比較大，標準層使用率較低。調查表明，國內建筑的筒層比基本均在14％到38％之間，平均為26％。

4.2 井筒比

電氣豎井作為核心筒的一部分，影響著建筑物使用面積，研究電氣豎井的數量和面積對提高超高層建筑的使用率、建筑品質、可靠性是十分必要的。圖8為國內部分超高層建筑井筒比示意圖。

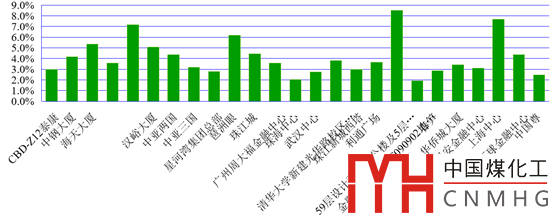

圖8 國內部分超高層建筑井筒比示意圖

由上圖可知，國內超高層建筑的井筒比有高有低，最高可達到8.5％左右，最低不到2％。調查表明，我國超高層建筑物的井筒比平均值接近4.2％，多在2％到8.5％之間。

5 超高層建筑的電氣豎井?dāng)?shù)量及面積

在研究電氣豎井對超高層建筑物的影響時，對其數量和面積的調查是不可避免的。作為超高層建筑，我們希望提高建筑使用率，這就需要合理的減小包括電氣豎井在內的所有管道豎井的占用面積。

圖9列舉了一些超高層建筑電氣豎井的數量。調查表明，在超高層建筑中，強電豎井多在2個及以上，高度高、功能復雜的項目豎井?dāng)?shù)量相應較多，重要項目設置了高壓豎井和應急豎井；弱電豎井多為1個和2個，高度較高的建筑設置不少于2個弱電豎井。

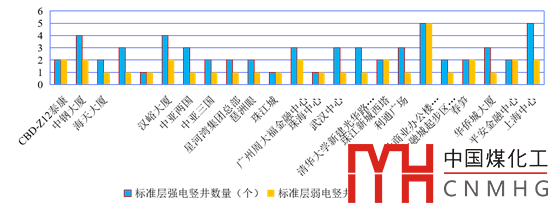

圖9 超高層建筑電氣豎井?dāng)?shù)量

圖10列舉了一些超高層建筑電氣豎井的面積。通過圖中可知，我們可以看出，在超高層建筑中，強電豎井平均面積為6㎡/個，最大面積超過11㎡，最小為高壓豎井0.7㎡，最小面積的豎井只能走線；弱電豎井平均面積為7㎡/個，最大為18.5㎡，最小的面積為2.5㎡，最大與最小出現在同一個項目中。

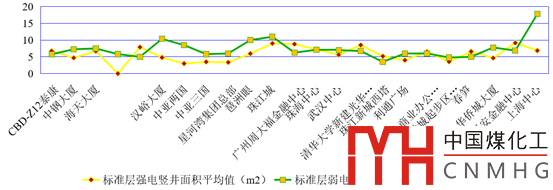

圖10 超高層建筑電氣豎井面積

6 總結

在超高層建筑設計中，通過對國內部分超高層建筑核心筒和電氣豎井的數據進行分析、研究，可以得出如下結論：

• 超高層建筑的筒層比在14%到38%之間，平均值為26%；

• 井筒比平均值為4.2%，多在2%到8.5%范圍內。建議井筒比控制在3％到6%之間；

• 強電豎井多在2個及以上，高度高、功能復雜的項目豎井?dāng)?shù)量相應較多，重要項目設置了高壓豎井和應急豎井；

• 強電豎井平均面積為6㎡/個，最大面積超過11㎡/個；最小為高壓豎井0.7㎡ /個。建議強電低壓豎井面積為5~7㎡/個，高壓豎井在2~4㎡/個；

• 弱電豎井多為1個和2個，弱電豎井平均面積為7㎡/個，最大為18.5㎡/個，最小的面積為2.5㎡/個，最大與最小出現在同一個項目中。建議弱電豎井面積為5~8 ㎡/個，高度較高的建筑設置不少于2個弱電豎井。

參考文獻

[1]悉地（北京）國際建筑設計顧問有限公司，中國建筑標準設計研究院有限公司.14D801.超高層建筑電氣設計與安裝[S].中國計劃出版社.2014

[2] GB50352-2005, 民用建筑設計通則[S]. 2005.

[3] 沈育祥, 王曄, 金大算, 王斌, 沈冬冬. 超高層建筑電氣設計分析[J]. 電氣應用, 2014(Z): 161-163.

[4] 李炳華.超高層建筑電氣設計要點[J]. 智能建筑電氣技術, 2011(4).

[5] 華錫鋒. 超限高層建筑電氣設計重點解析[J]. 建筑電氣, 2012(6): 41-47.

[6] 賈俊平, 何曉群, 金勇進. 統計學[M]. 北京: 中國人民大學出版社, 2015.

[7] 金大算. 超高層建筑中的電氣節能設計[J]. 電氣應用, 2014(Z): 56-57,79.

[8] 陶修竹. 超高層建筑核心筒合理布置及應用研究[D].山東大學,2016.

[9] 姜勇. 超高層建筑核心筒優化設計研究[D].西安建筑科技大學,2015.
