眾所周知，民用建筑中的供配電系統是整個電力系統的末端，從用戶配變電所經過變電及1 ~ 3級的配電向各用電設備供電，使得建筑物中各類用電設備正常運轉，保障建筑物滿足用戶的需求。在這個過程中電力電纜承擔著電流輸送的作用，好似建筑物的血管，如果電纜選擇不當，不僅會影響到用電設備的正常使用，還有可能因觸電而造成人員傷亡事故，甚至釀成火災。根據《中國消防年鑒》數據，改革開放以來，隨著我國國民經濟快速發展，各類火災事故也逐年增加，因電氣原因造成的火災事故高居整個火災事故之首，并且電氣火災所占比例呈逐年上升的趨勢，由十年前約20 % 的占比增加到超過30 % 的比例。其中因電線電纜原因?qū)е碌幕馂?zāi)是電氣火災的主要原因。

改革開放以來，為了滿足實際工程需要，研發了阻燃電纜并推向市場，現在其應用比較普及，發揮著重要和積極的作用。根據GB / T 19666 - 2005《阻燃和耐火電線電纜通則》，阻燃電纜是指在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰在試樣上的蔓延僅在限定范圍內并且自行熄滅的特性，即具有阻止或延緩火焰發生或蔓延的能力。阻燃電纜與耐火電纜有本質上的區別，前者表明電纜阻止或延緩火焰蔓延的能力，在火災時阻燃電纜有可能被燒壞，但電纜燃燒必須限定在一定范圍內；后者表明電纜在規定的火源和時間下燃燒時能持續地在指定狀態下運行的能力，即保持線路完整性的能力，也就是說，火災時耐火電纜不能被燒壞，且需要持續工作一段時間。耐火電纜執行GA 306. 2 - 2007《阻燃及耐火電纜 塑料絕緣阻燃及耐火電纜分級和要求 第2部分：耐火電纜》標準。

1 低壓阻燃電力電纜的通流能力

1. 1 阻燃電纜的分級

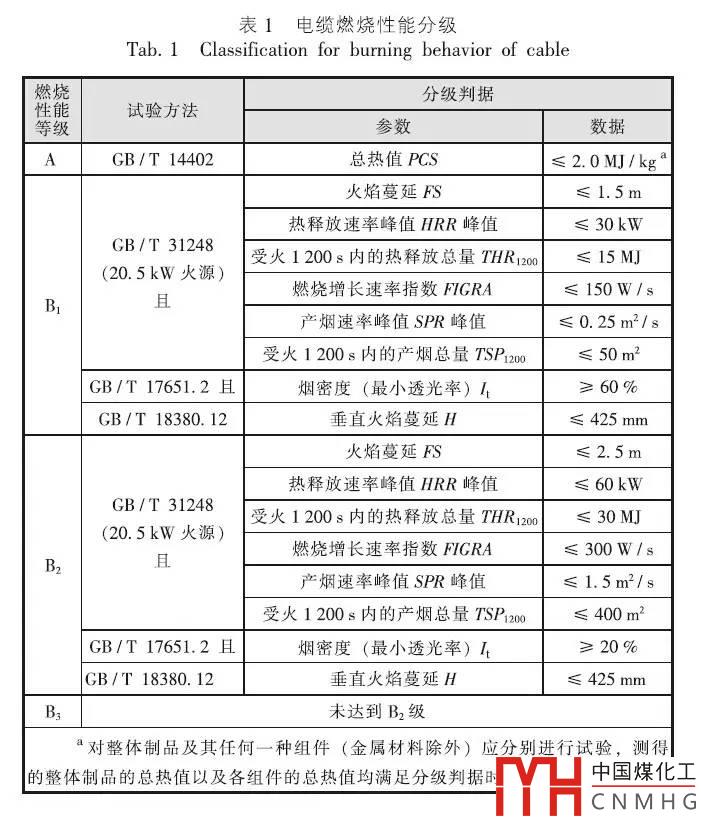

電纜的阻燃性能由產品標準給出具體要求，最新標準是GB 31247-2014《電纜及光纜燃燒性能分級》，將于2015年9月1日實施，該標準吸取了歐盟標準的經驗，以參數指標為分級判據，忽略了產品所用的材料和生產工藝，參見表1。

根據權威部門檢測，目前市面上流行的ZC - YJV、WDZA - YJY電纜尚不能滿足B₁級的要求，而隔離型阻燃電纜ZG - A可以達到B₁級電纜的要求。

1. 2 電力電纜的通流特性

電纜的基本作用是用來通過電流，電纜這種能力最為重要。相同的導體采用不同的絕緣材料、護套、填充物，采用不同的生產工藝，其載流能力有所不同，有的差別較大。即使是同型號、同規格的電纜，由于生產、質量控制等原因，載流能力也會有所差別。

1. 2. 1 不同類型電纜的通流能力

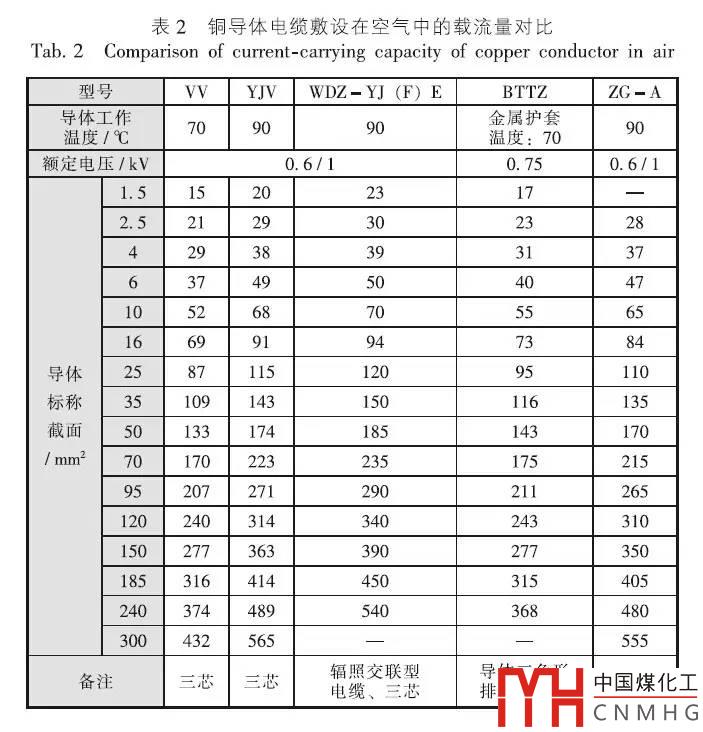

不同絕緣材料的電纜將會影響電纜的通流能力，即它們有著不同的載流量。表2列出了環境溫度為40 ℃、敷設在空氣中的三芯銅導體的VV、YJV、WDZ - YJ（F）E、BTTZ和四芯銅導體的ZG - A相關技術參數，并進行比較。

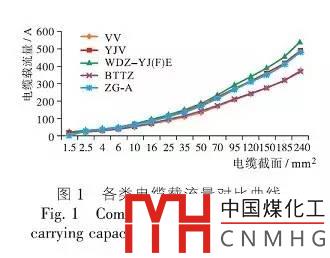

表中的數據來源于《04DX101-1 建筑電氣常用數據》和《14D801 超高層建筑電氣設計與安裝》，其中ZG - A是一種新型的隔離型阻燃電纜，滿足新的國家標準GB 31247 - 2014《電纜及光纜燃燒性能分級》 B₁級阻燃電纜燃燒性能要求。將表2數據用曲線表示，如圖1所示。

從表2和圖1中得知，VV系列電纜和BTTZ系列礦物絕緣類電纜在相同條件下載流量相對較低，輻照交聯的YJF（E）系列電纜具有較強的載流能力，YJV系列電纜載流能力居中，ZG - A為四芯電纜，折合到三芯電纜，其載流能力與YJF（E）相當。小截面的電纜載流量差別不大，隨著電纜截面的增大載流量的差別更為顯著，例如240 mm²截面的電纜，BTTZ的載流量最小，僅為368 A；最大為輻照交聯阻燃電纜，達540 A，最大值與最小值相差高達172 A。

1. 2. 2 相同類型電纜的通流能力

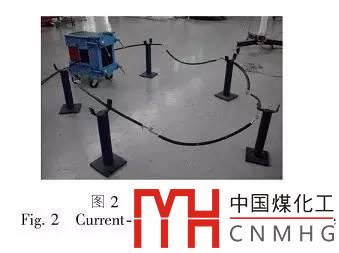

如圖2所示，筆者對目前國際、國內知名的6家電纜廠生產的WDZA - YJY 0. 6 / 1 kV 5 × 10 mm2（或等同型號）電纜進行載流能力試驗，通過試驗對比同型號、同規格不同品牌電纜在相同試驗條件下的通流能力。該電纜的載流量在25 ℃ 時約為80 A。將6家電纜廠的電纜分別編號為1、2、3、4、5、6號，按此序號依次串聯連接，并連接到電流發射器上。試驗步驟如下：① 將電流調到100 A，通電5 min，觀察電纜是否有冒煙現象；② 如果電纜完好，將電流增加到150 A，再通電5 min，觀察電纜是否冒煙；③ 如果電纜完好，繼續將電流再增加50 A，再通電5 min，直到有電纜冒煙，記下電纜編號；④ 重復 ③ 過程，直到最后一根電纜冒煙，結束試驗。

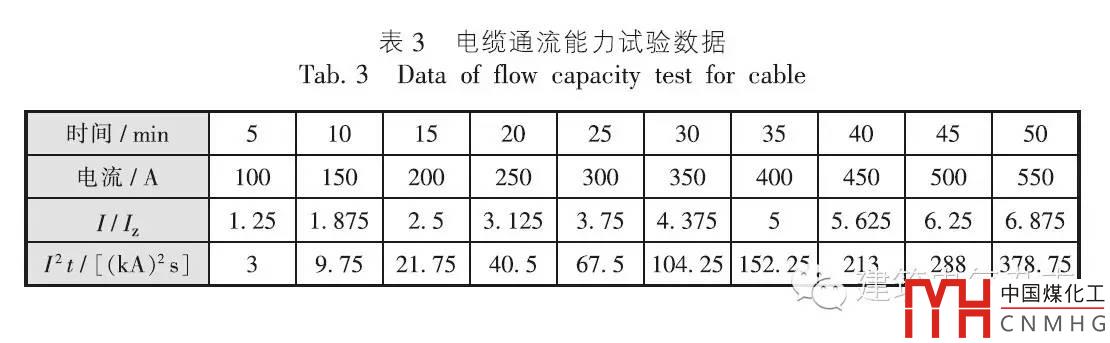

同樣型號、規格的電纜在相同環境、相同電流的作用下，電纜后冒煙表明電纜的絕緣后被燒壞，電纜的通流能力相對較強。這種試驗屬于破壞性試驗，但可從另一個側面說明電纜的載流能力存在差異。試驗結果如表3和圖3所示。

表3中I_z為電纜的載流量，約為80 A。當電流增加到500A，即電流達到電纜載流量的6. 25倍時，2、1、3、5號電纜相繼冒煙。當電流繼續增加到550 A時，4和6號電纜相繼冒煙。從表中可以看出，4號和6號電纜承受的能量高達378 750 000 A²_s，是其他電纜的1. 32倍，通流能力明顯高出一籌。

2 結論

綜上所述，民用建筑中經常使用的低壓阻燃電力電纜的通流能力是該類電纜最重要特性之一，不能因?yàn)樽枞夹阅芏档屯髂芰?。?jīng)過本文的分析可以歸納出如下結論：① 電纜的故障最終會引起絕緣水平的降低或絕緣損壞，是建筑物火災的主要起因。② 不同類型的電纜載流量差別較大，規格越大載流量差別也越大。輻照交聯的YJF（E）系列電纜和ZG - A隔離型阻燃電纜具有較強的載流能力，明顯優于YJV、VV等系列電纜。③ 相同型號、相同規格、不同廠家的阻燃電力電纜通流能力有區別，極限通流能力相差達30 %。

作者信息：

李炳華，悉地（北京）國際建筑設計顧問有限公司，教授級高級工程師，設計副總裁，電氣總工程師。
