上一篇文章我們介紹了西門子的ET200分布式系統的家族成員：ET200S和ET200SP【參考：認識西門子SIMAIC ET200分布式系統家族成員（1）】，今天這篇文章，我們來認識下SIMATIC適合于中大型項目的分布式系統：ET200M和ET200MP。

ET200M采用S7-300的IO信號模塊，適合于高密度、復雜控制的自動化場合；

ET200M有四種接口模塊（IM）：IM153-1 ST、IM153-2 HF、IM153-4 PN和IM153-4 PN HF。使用不同的接口模塊可以支持Profibus或者Profinet總線；標準型（ST）接口模塊最多支持8個信號模塊；高性能（HF）接口模塊最多支持12個信號模塊；關于接口模塊的更多信息，請看文章：談?wù)勎鏖T子ET200M的接口模塊（IM153-x）。

ET200M支持?jǐn)?shù)字量、模擬量、工藝模塊、通信模塊等種類豐富的信號模塊，特別適合于復雜場合的自動化控制；

ET200M支持使用有源背板組件冗余系統，可以將標準信號模塊和故障安全信號模塊用于同一個站中；

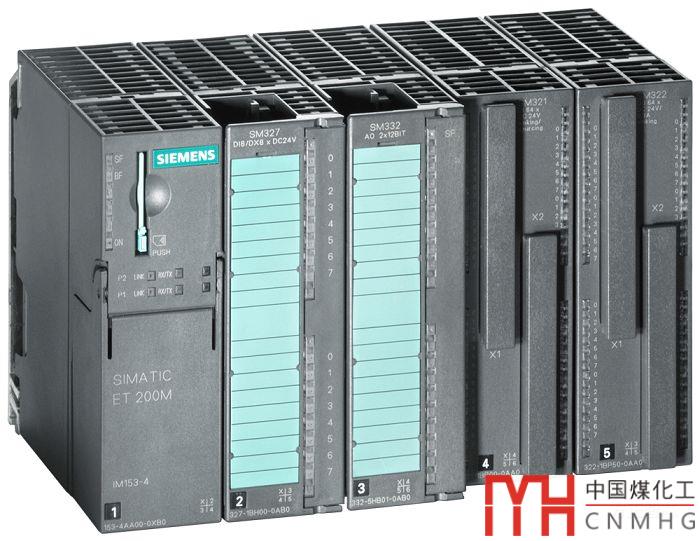

下面這張圖，是ET200M的站點圖：

ET200MP是ET200分布式系統家族的新成員，名稱中的“P”表示“PLUS”，即“增強型的”ET200M。ET200MP采用S7-1500的IO模塊，有35mm寬和25mm寬的兩種，可以混合使用；模塊在寬度上比ET200M更加緊湊，有限空間里可以安裝更多的模塊；

ET200MP模塊的高度比ET200M的模塊略高，但是對安裝空間的垂直距離的要求變小了，因此在垂直方向上，ET200MP需要的安裝空間和ET200M相同。如下圖：

ET200MP使用與S7-1500相同的安裝導軌，與ET200M不兼容，需要單獨訂貨；

ET200MP支持Profibus和Profinet總線，有四種接口模塊：IM155-5DP ST（標準型）、IM 155-5PN BA（基本型）、IM 155-5PN ST（標準型）及IM155-5 HF(高性能型）。

• IM155-5DP ST（標準型）和IM 155-5PN BA（基本型）接口模塊最多支持12個IO信號模塊；

• IM 155-5PN ST（標準型）和 IM155-5 HF（高性能型）接口模塊最多支持32個模塊（30個信號模塊和2個電源模塊）；

• IM155-5 HF(高性能型）接口模塊支持Profinet的冗余系統；

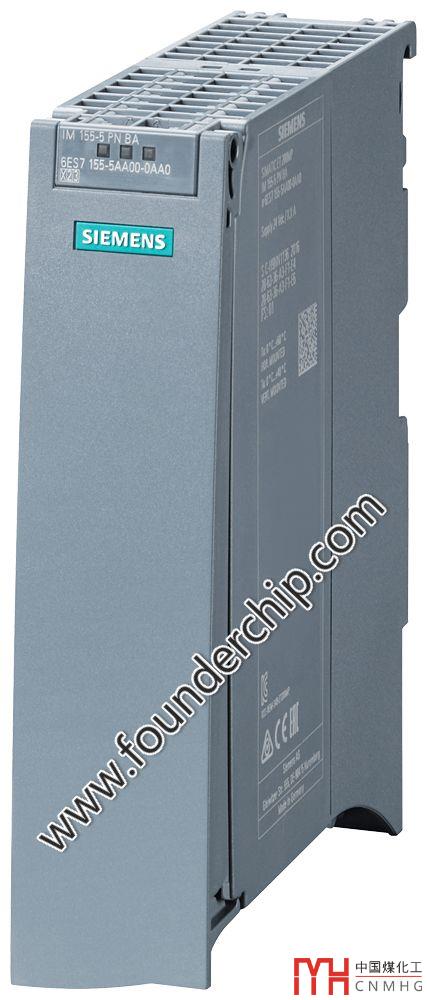

IM 155-5 PN BA（基本型）的外觀如下圖：

ET200MP可以使用S7-1500系列的標準數字量模塊、模擬量模塊、工藝模塊及通信模塊等信號模塊。與ET200M相比，信號模塊的種類有所減少，由ET200M的60種，減少到ET200MP的26種。但是模塊種類的減少并不意味著功能的減少，而是因?yàn)镋T200MP把一些功能進行了整合。這樣對于使用者而言，模塊的選型和維護都變的很方便了。

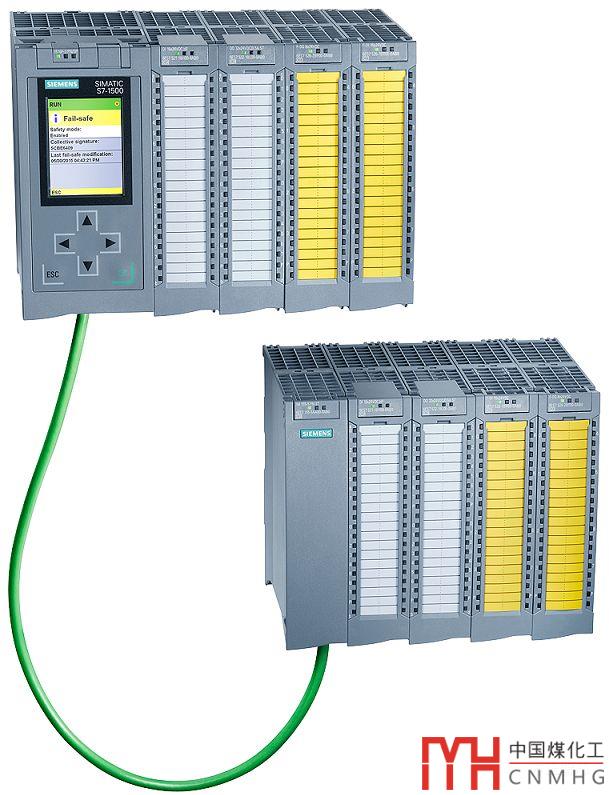

下面這張圖，是S7-1500帶ET200MP的站點圖片（顏值很高有沒有？）：

好了，關于ET200M和ET200MP就先介紹到這里。
