非車載充電機是容性負荷還是感性負荷？
時間：2020-07-21
來源：炳華話電氣
瀏覽：
請問，非車載充電機是容性負荷還是感性負荷？
這個問題通過測試便可知曉，Let's go！
實測某120kW非車載充電機，內設8個充電模塊，每個模塊內電容300Var，因此每臺非車載充電機容性無功約2.4kVar。在對其待機狀態下進行測試時，測試表明，開啟的充電模塊數量越多，其無功功率越大，且均呈現容性特性，相關數據參見表1，圖1表明無功功率與使用模塊數量近似線性關系，圖2是PF與使用模塊數量的關系曲線，表明待機狀態PF很小。
表1 不同充電模塊數量對無功功率的影響
|
開啟充電模塊數量（個） |
無功功率（kVar） |
PF |
負載特性 |
|
2 |
1.2 |
0.09 |
容性 |
|
4 |
2.1 |
0.07 |
|
|
6 |
3.1 |
0.06 |
|
|
8 |
4.1 |
0.06 |
|
|
16 |
7.5 |
0.06 |
|
|
35 |
15.1 |
0.06 |

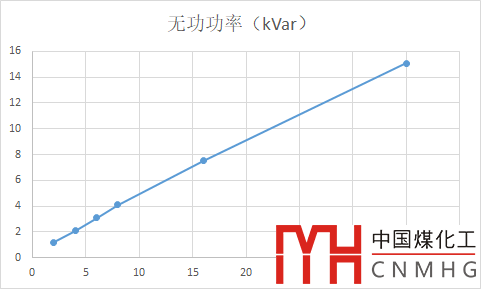

圖1 無功功率與使用模塊數量近似線性關系

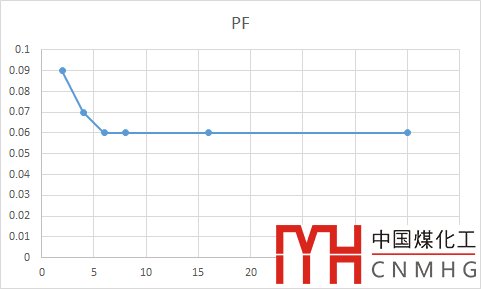

圖2 PF與使用模塊數量的關系曲線
朋友，你猜對了嗎？帶載狀態下的負荷特性以后再分享，敬請收看。
