我們經常受條件所限制，對電網的諧波無法準確測量。本文以住在為例，介紹一種簡單易行、實用的測量電網背景諧波的方法，供大家參考！

1、測量方法簡介

1）在測量前斷開住宅戶內所有用電設備；

2）接入一純阻性的家用電器到低壓配電網中?？梢允褂貌遄鶠榧冏栊载?fù)荷供電；

3）電開水壺類負荷近似純阻性負荷。現在的家用電器，絕大多數是非線性負荷，唯有電開水壺類接近純阻性的，因?yàn)殡婇_(kāi)水壺中有簡單的控制電路，帶有溫度傳感、控制設備。但是，電開水壺正常工作時控制電路的影響可以忽略不計。

4）測量

按圖1接入測量?jī)x表進行測量，得出電網的THDu和THDi等相關數值。

2、測量電路接線圖

住戶供電電源背景測試電路接線圖見圖1。

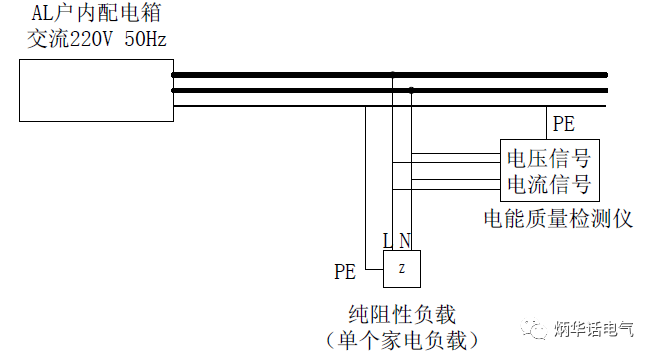

圖1 住戶供電電源背景測試電路接線圖

3、案例

本案例是筆者家中，測試時選用純阻性的800 W電開水壺，按照上述接線圖接線及方法測量，得出相關數據如表1所示。

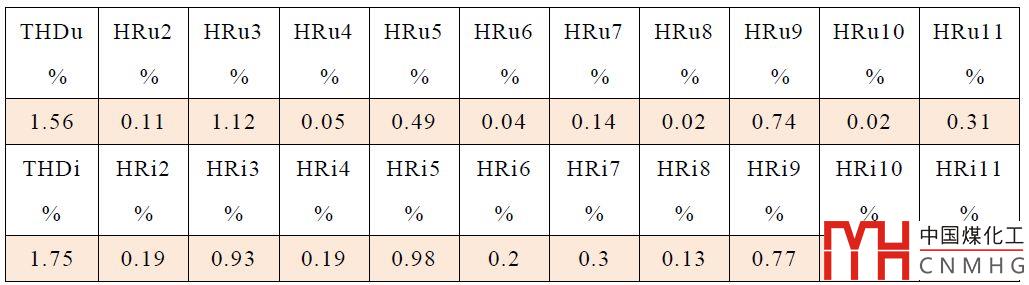

表1 背景諧波實測值

由表1 可以看出，在住戶配電系統中，電網背景諧波的含量并不高。電壓、電流的總諧波畸變率僅為1.56%、1.75%，除3 次外，其余各次諧波電壓含有率和各次諧波電流含有率均未超過1%。遠遠低于一級騷擾等級的要求（見表2）。

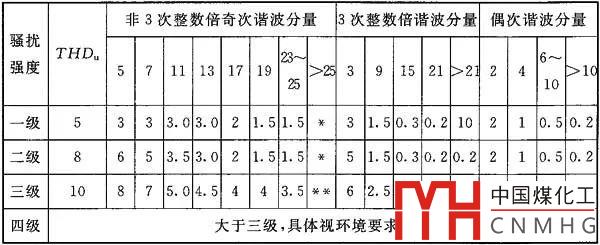

表2 低壓電壓系統中諧波騷擾強度分級及限值

注：本表取自于《建筑電氣工程電磁兼容技術規范》GB51204_2016。

因此，可以初步判定筆者家低壓電源背景諧波含量較小，電網環境良好。

（注：本文中的數據由李鵬測量所得。）
