運行數據驗證了一棟綠色節能辦公樓
2018年9月，介紹了湖南省建筑設計研究院有限公司辦公樓——一棟綠色節能的辦公樓，及采取的技術措施。請參閱：
給出一個使用智能配電的理由！
1 項目概況
湖南省建筑設計研究院有限公司辦公樓基本概況如下：
建筑面積：36002m2，其中地上面積25164m2，地下面積10838m2
建筑高度：23.9m
層數：地上7層
變壓器總裝機容量：2x1000kVA=2000kVA。

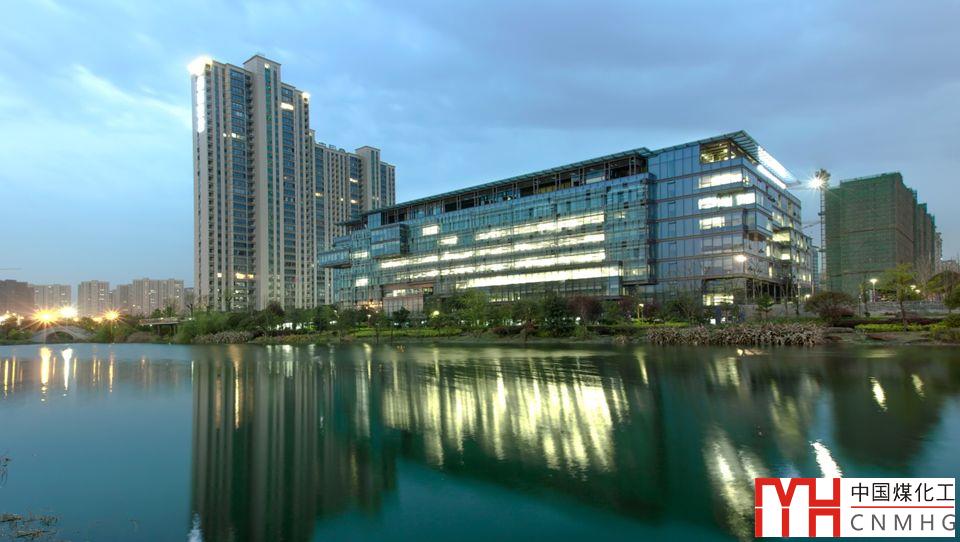

圖1 項目實景
2 設計值及標準值
該辦公樓的設計值和相關標準、資料推薦值如表1所示。
表1辦公樓的設計值和相關標準、資料推薦值
| 類別 | 數值（VA/m2） | 出處 |
| 設計值 | 55.6 | 2000kVA/36002 |
| 標準圖值 |
限定值：110； 目標值：70 |
19DX101-1《建筑電氣常用數據》 |
| 措施值 | 50~100 | 《全國民用建筑工程技術措施·電氣》（2009） |
| 手冊值 | ≥130 | 《工業與民用供配電設計手冊（第四版）》 |
由表1可知，該辦公樓的變壓器總安裝容量為55.6VA/m2，遠小于19DX101-1《建筑電氣常用數據》的目標值（70VA/m2），節能建筑名副其實！

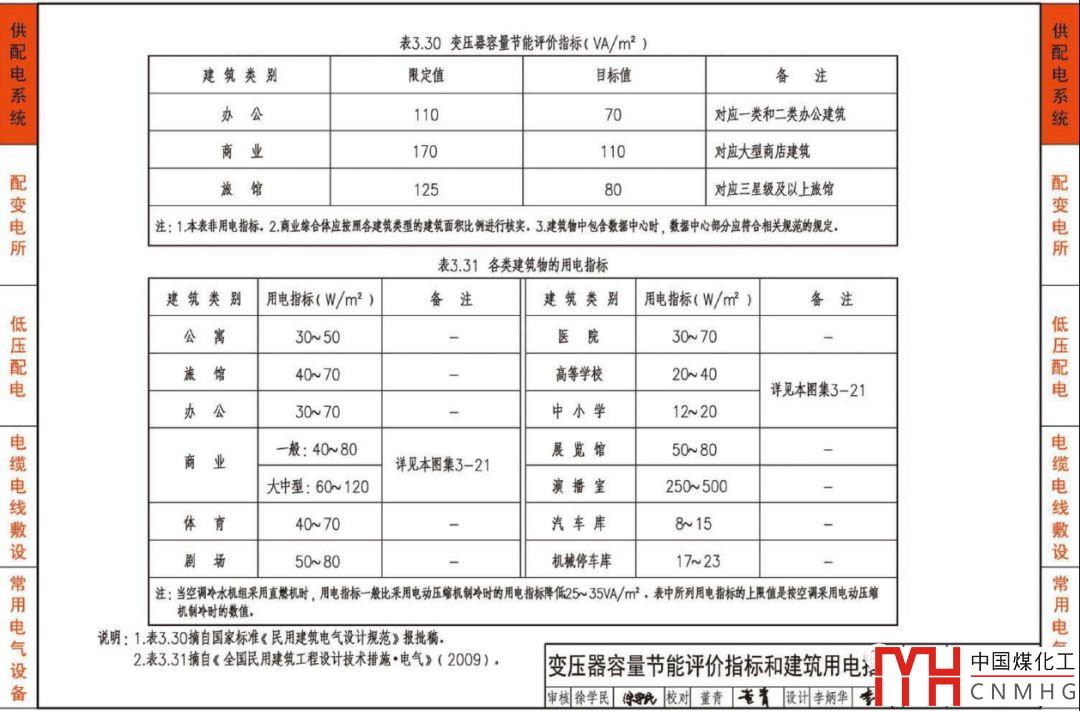

圖219DX101-1《建筑電氣常用數據》推薦值
3 運行數據
設計值遠低于國標圖集19DX101-1的目標值，實際運行情況如何呢？據該院電氣總工梁志超介紹，2018年相關運行數據如圖3、4所示。

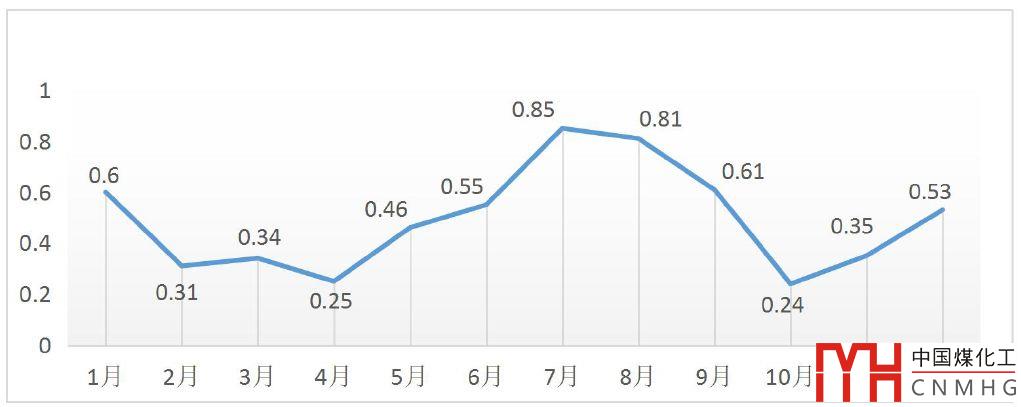

圖3 各月變壓器負荷率
由圖3可知，7、8兩月變壓器負荷率最高，超過80%，與夏季氣候炎熱有關；2、3、4、10、11月負荷率均在40%以下，最低4月份和10月份僅1/4變壓器額定容量，與春秋過渡季有關；其他月份的變壓器負荷率在40~60%。

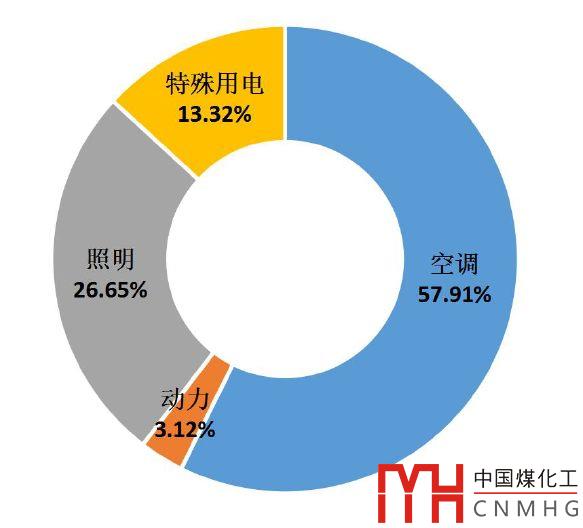

圖4 用電負荷比例
按照負荷分類，空調負荷占58%，占據首位；照明負荷近2成7，據第二位。
4 結論
由上數據可知，該辦公樓變壓器安裝容量僅55.6VA/m2，最高月份的變壓器負荷率為85%，其他月份均低于該值，最低為24%，是名副其實的綠色節能建筑。
