介紹一種電氣防火限流保護裝置
第一次知道電氣防火限流保護裝置是從消防部門了解到的，上海市工程建設規范DGJ 08-2048-2016《民用建筑電氣防火設計規程》第5.4.8條規定：租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等場所的末端配電箱應設置電氣防火限流式保護器；幼兒園、老年人建筑、集體宿舍及電動車充電站等場所的末端配電箱宜設置電氣防火限流式保護器。GB14287.6《電氣火災監控系統 第6部分：電氣防火限流式保護器》（報批稿）也有類似條款。
圖1是該裝置的演示，說明該裝置與普通斷路器的防火保護效果。普通斷路器的火災監控系統對于電氣短路故障，僅能做到實時監測與報警，而無法快速限制短路電流的劇增，很有可能造成電氣火災的發生。而電氣防火限流式保護器能夠?qū)﹄姎舛搪冯娏鲗崿F(xiàn)快速限流保護，動作時間為微秒級，實現快速限流保護功能。

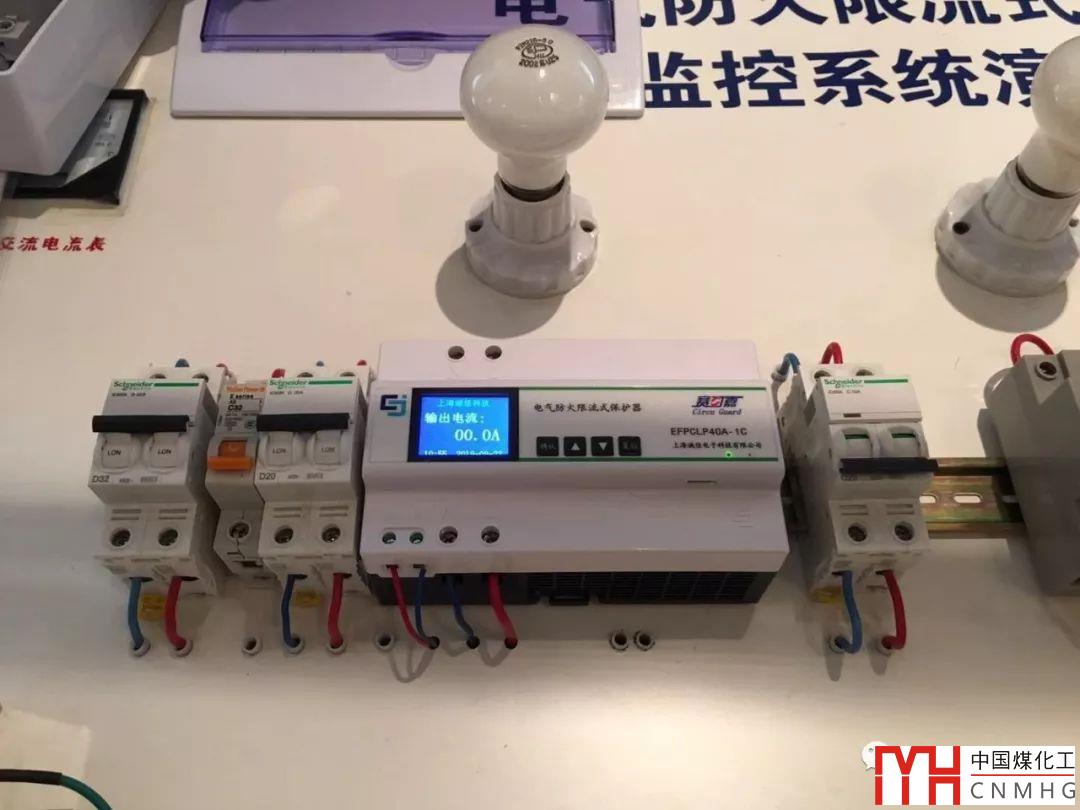

圖1電氣防火限流式保護器演示板
圖2電氣防火限流式保護器
電氣防火限流式保護器的短路保護小于150微秒實現限流保護；過流保護具有過流預警、過流限流功能；過熱保護具有機內溫度超溫限流功能；該裝置還具有多機組網，具有遠程監控管理功能。
圖3電氣防火限流式保護器限流原理
該裝置應用高性能功率場效應管，研發成獨創的固態電子開關，具有無觸點、無飛弧、快速、長壽命等特點。
|
表1 各種分斷裝置及防火設備比較 |
|||||
| 電器類型 |
熔斷器 |
斷路器 |
電氣火災報警器 |
剩余電 流式火 災監控器 |
電氣防火 限流式保護器 |
|
分斷類型 |
過流熔斷 |
電磁脫扣 |
斷路器 |
斷路器 |
固態開關 |
|
觸點飛弧 |
有 |
有 |
有 |
有 |
無 |
|
響應時間 |
毫秒級 |
毫秒級 |
毫秒級 |
毫秒級 |
微秒級 |
|
實時功能 |
事后報警 |
事后監控 |
實時限流 |
||
|
抑制短路火花 |
不能 |
不能 |
不能 |
不能 |
能 |
|
開關壽命 |
一次性 |
短 |
短 |
短 |
長 |
各位，對該裝置有何高見？
