母線槽與封閉母線不是一回事!
在編制新版本的國家標準圖集《建筑電氣常用數據》時,母線槽和封閉母線的阻抗數據缺失,大多數廠家樣本數據不清晰、不完整,甚至有些數據疑似錯誤,并且許多廠商不愿意提供相關實驗認證報告。就此問題筆者談?wù)剛€(gè)人看法,供大家參考。
1、封閉母線

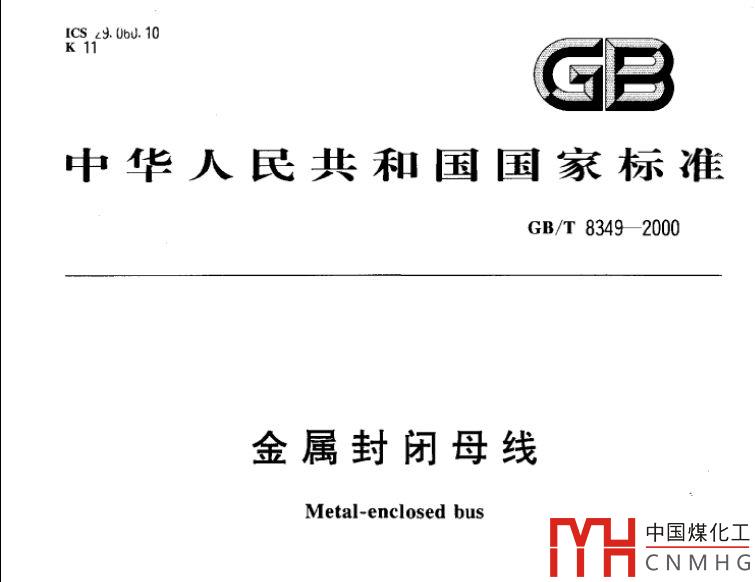

封閉母線執行GB/T 8349-2000標準,該標準規定了金屬封閉母線的類型、技術參數、結構性能、試驗方法、設計制造和包裝運輸方式、安裝運行要求等。適用于35kV及以下、電流4000A及以下,50/60Hz的金屬封閉母線,主要用于發電機出線及其他輸配電回路,以安全傳輸電能。該標準明確指出不適用于母線槽。

該標準定義了金屬封閉母線,即用金屬外殼將導體連同絕緣等封閉起來的組合體。金屬封閉母線分為離相封閉母線和共箱封閉母線兩大類。
2、母線槽

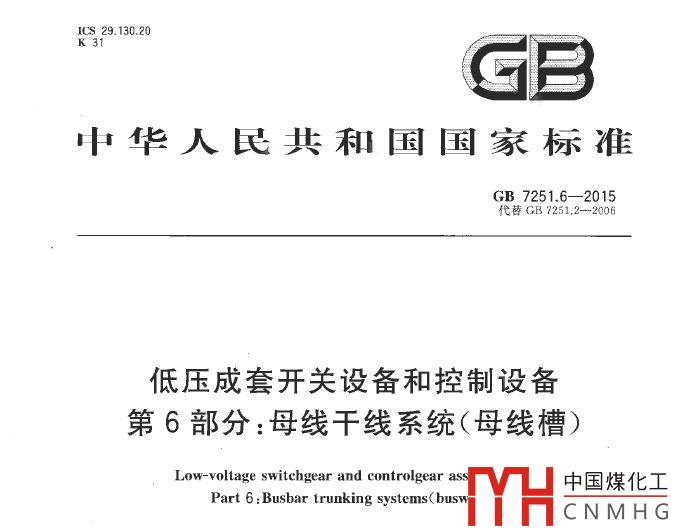

母線槽執行GB 7251.6-2015國標,該標準適用于額定電壓交流不超過1000V,直流不超過1500V的成套設備;與發電、輸配電、電能轉換及控制電能損耗的設備配套使用的成套設備;為特殊條件設計的成套設備;為機器的電氣設備而設計的成套設備等。
由此可見,我們過去經常將母線槽和封閉母線混淆概念,現在兩者各有標準、定義,不能再混淆了!封閉母線目前主要用在電力行業10kV以上系統;而民用建筑中常用的是母線槽,且低壓使用的都是低壓母線槽,母線槽分空氣型和密集型兩大類。
這樣是否清楚了?!
-
