為迎接中秋佳節，今天發大招，介紹一項創新、顛覆傳統的新產品，筆者非常認可其技術創新點和技術路線?，F(xiàn)將該技術與各位分享，恭迎中秋！

1 原理

這是一個可控硅雙電源快速切換設備，主要用于12kV雙路電源切換，當一路電源失壓時，該設備快速切換到另一路電源，繼續為負荷供電，確保負荷的連續工作。

筆者帶著疑惑參觀了該設備，12kV、可控硅，可靠性能達到要求嗎？相信大家都會有類似的疑問和顧慮?？吹皆韴D，深感該設備構思巧妙，它結合了ATSE和STS的優點，確實是創新設計的杰作！

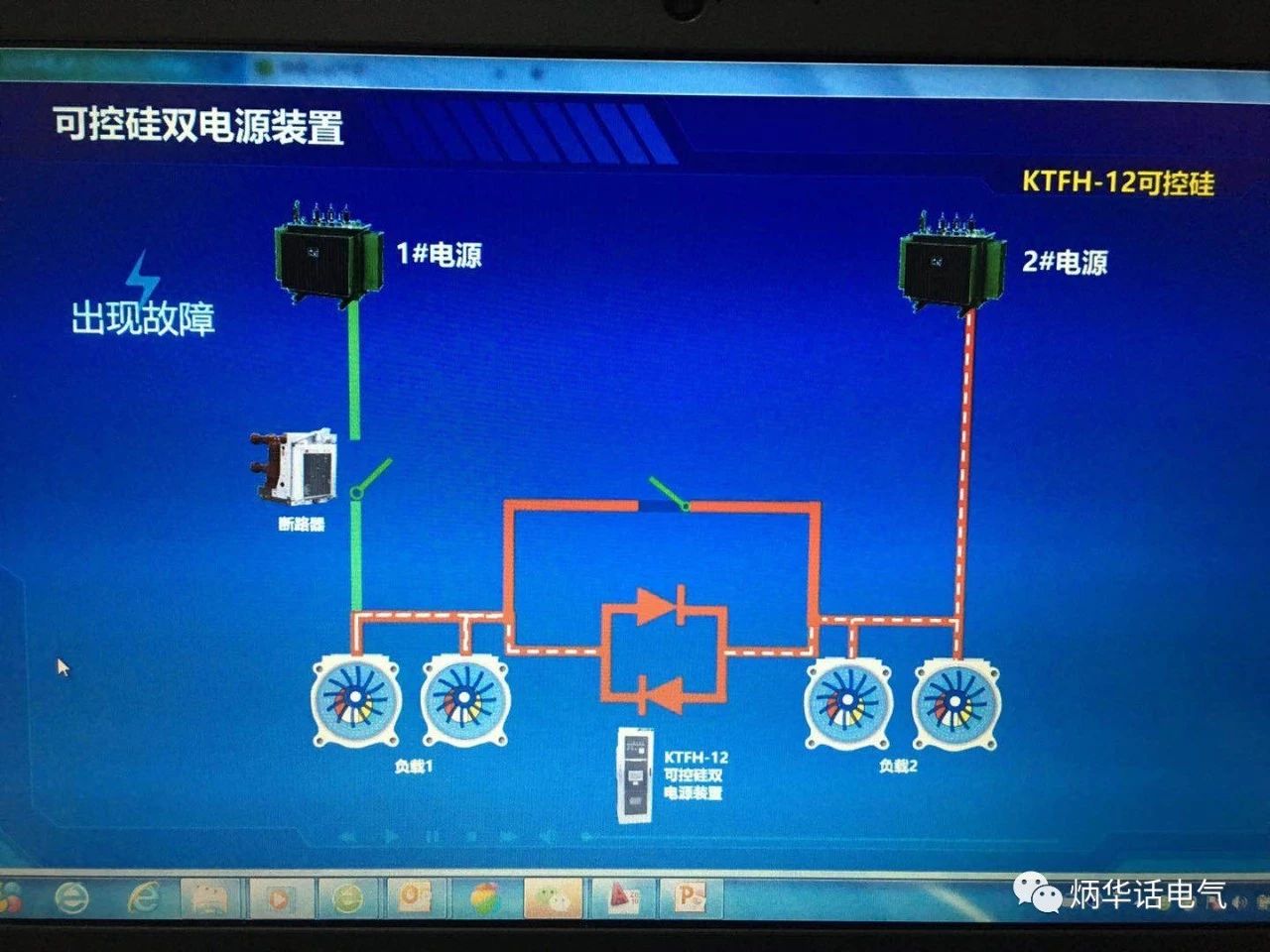

圖1可控硅雙電源快速切換設備原理

由圖1可知，當電源1失電，可控硅快速接通，由電源2帶負荷；然后傳統的機械開關閉合，可控硅退出。由此可知，可控硅的可靠性決定了該設備的可靠性，這也是該設備的關鍵技術之一，并獲得國家發明專利。

2 特點

該設備的最主要特點是快速切換。由于采用大功率可控硅，其通斷時間僅為2-3ms，而整個設備的切換時間僅為20-40ms，完勝低壓的ATSE，更優于10kV的真空斷路器固有分合閘時間。是否讓人驚訝！

3 應用

俄羅斯5000公里輸油管道的電源采用了近200套可控硅固態開關雙電源快速切換裝置（圖2中紅色標識），該設備運行良好！其系統如圖3所示。

圖2 總平面點位圖

圖3 系統圖

4 說明

從上述介紹可以看出，該設備實際上是電氣裝置，與中壓開關柜并排安裝。其構思精巧，類似軟啟動器，電動機啟動時由軟啟動器啟動，啟動完畢后由旁路接觸器接通并正常工作。

各位朋友，你認可該產品的技術創新點嗎？
