國標《低壓配電設計規范》GB50054-2011第3.2.13條規定，裝置外可導電部分嚴禁作為保護接地中性導體的一部分。本條是強制性條文，可以從以下幾方面理解該條。

1、裝置外可導電部分

裝置外可導電部分是指建筑物中電氣系統以外的金屬部件、構件，如暖氣片、金屬結構件、金屬管道等。

2、保護接地中性導體

根據《民用建筑電氣設計規范》 JGJ 16-2008的術語，保護接地中性導體 兼有保護接地導體和中性導體功能的導體，英文為protective and neutral conductor，簡稱PEN。而中性導體為電氣上與中性點連接并能用于配電的導體，也就是我們常說的零線；保護導體(PE)是為了安全目的，如電擊防護而設置的導體。所以，保護接地中性導體PEN兼有PE和N線的雙重功能。

3、為什么裝置外可導電部分嚴禁作為保護接地中性導體的一部分？

從上面分析可以看出，PEN線具有PE功能，裝置外可導電部分的這些金屬結構件、暖氣片、金屬管道等在電氣連接的可靠性方面沒有保證，一旦PE不可靠，在故障時不能使保護電器可靠保護。

就N線功能而言，N導體是載流導體，平時可能有電流，如果用暖氣片、金屬構件、金屬管道等代替，有發生觸電危險，系統由于PEN可靠性的原因有存在斷零的可能。

4、如何接線？

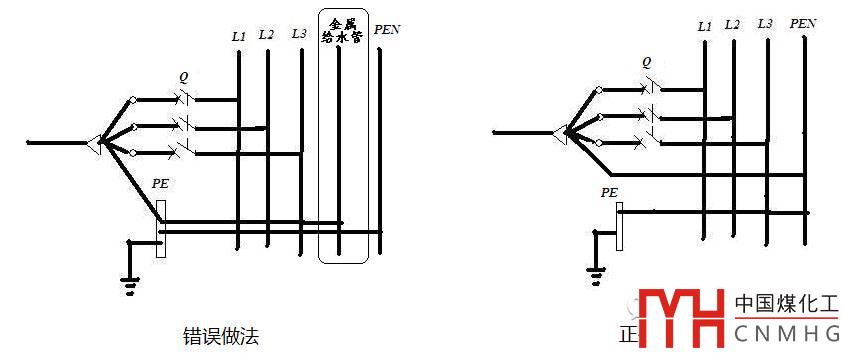

正確的接線和錯誤的接線參見圖1。

圖1 裝置外可導電部分嚴禁作為保護接地中性導體的一部分做法示意圖

5、相關的條款

國標《低壓配電設計規范》GB50054-2011第3.1.4條規定，在TN-C系統中不應將保護接地中性導體隔離，嚴禁將保護接地中性導體接入開關電器。

《民用建筑電氣設計規范》JGJ 16-2008也有相似條款，表明該規定的重要性。
