一個婦女在家中洗澡遭電擊死亡

事故經過

2002年6 月《電世界》雜志發表過一篇文章“一起電擊死亡事故原因排查和分析”。文章中談的是一個婦女在家中洗澡遭電擊死亡的事故。該婦女居住的住宅樓的電氣系統是TT系統，每戶人家都安裝了剩余電流動作保護器（以下簡稱漏電保護開關），可是仍然發生了事故。事發以后經過檢查，電熱水器沒有問題，問題發生在一個樓層的配電箱里，相線碰到了配電箱的金屬外殼，導致相線的電壓傳導到電氣系統的接地線上，沿著接地線傳遍全樓，結果全樓的金屬物體都帶電。人在洗澡時碰到帶電的金屬物體遭到電擊以致死亡。

事故原因

此事故發生的直接原因是接地線帶電，引起全樓的金屬物體都帶電。

事故解析

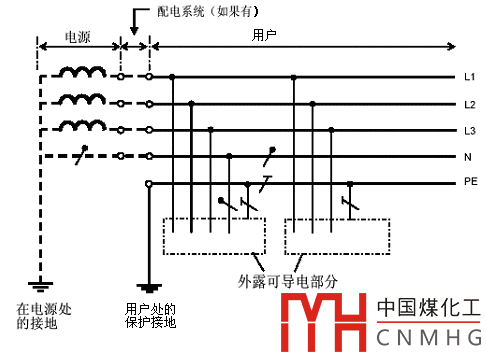

此事故發生在一個電氣系統是TT系統的樓里。所謂TT系統，根據標準的規定，如下圖：

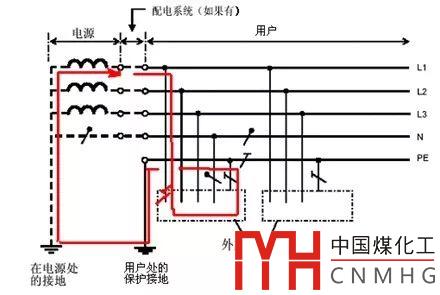

這個系統的特點是在電源處的變壓器那里有一個接地極，在用戶處（例如住宅樓的電源進線處）還有一個接地極。如果在樓層的配電箱處發生相線碰到了配電箱的金屬外殼（專業術語稱為“接地故障”），故障電流的路徑如下圖紅線所示：

根據該文介紹，故障電流大約是37安培，不能使100安培的進線開關跳閘，因此故障長期存在。而在接地線上的電壓接近電源的電壓220伏。（在干燥的環境，對于人安全電壓是交流50伏，而在潮濕環境，對于人安全電壓只有交流25伏）。如果發生接地故障，最先被電倒的，肯定是洗澡的人。

為了在低壓電氣系統不致發生觸電危險，1993年國家就發布了國家標準GB/T 14821.1-1993《建筑物電氣裝置電擊防護》（現在這個標準已經被強制性國家標準GB 16895.21-2012 《低壓電氣裝置第4部分：安全防護電擊防護》代替；這個標準等同采用國際標準IEC 60364-4-41標準），在1995年國家發布了國家標準GB 50054-95《低壓配電設計規范》（現在這個標準已經被GB 50054-2011《低壓配電設計規范》代替）。

在這些標準中將人碰觸到帶電的相導體稱為直接接觸，將防止直接接觸的措施稱為直接接觸防護或基本防護；在這些標準中將人碰觸到發生接地故障時（如本案例這樣）帶電的金屬物體稱為間接接觸，將防止間接接觸的措施稱為間接接觸防護或故障防護。

在間接接觸防護或故障防護的措施中，應用最廣泛的措施是自動切斷電源的措施。

在自動切斷電源的措施中，要求進行保護等電位聯結，同時將電源自動切斷。保護等電位聯結可以有效降低接觸電壓，而將電源自動切斷可以徹底清除危險。（這二個措施是缺一不可的，有的人認為只要有保護等電位聯結就可以保障安全是不對的。）

對于TT系統在發生接地故障時，將電源自動切斷的具體規定如下：

1 采用漏電保護開關作為故障保護時，應同時滿足下列條件：

1） 切斷電源的時間在0.2秒以內（對于220/380伏系統）

2） R_A×I_△n ≤ 50 V

式中：

R_A：外露可導電部分的接地極和保護導體的電阻之和，Ω；

I_△n：漏電保護開關的額定剩余動作電流，A。

2 采用過電流保護電器時，應滿足下列條件：

Z_S ´ I_a £ U₀

式中：

Z_S ：故障回路的阻抗，Ω，它包括下列部分的阻抗：

——電源；

——電源至故障點的相導體；

——外露可導電部分的保護導體；

—— 接地導體；

—— 電氣裝置的接地極；和

——電源的接地極。

I_a；在0.2秒以內（對于220/380伏系統）能使切斷電器自動動作的電流，A。

U₀ ：交流或直流線對地標稱電壓，V。

對于第2項的規定，由于Z_S一般是在幾歐姆到十幾歐姆之間，為了滿足該式的要求，I_a不能太大，因此對于稍大的系統就不能用了。所以在TT系統，通常都應該使用漏電保護開關進行保護。不過需要說明的是，在TT系統，應該從變壓器出口開始，每一級都用漏電保護開關進行保護，不能只在末一級安裝漏電保護開關進行保護。以本例來看，如果在該住宅樓的電源進線處安裝漏電保護開關。這樣當在一個樓層的配電箱里，相線碰到了配電箱的金屬外殼時，電源進線處的漏電保護開關就會及時斷開，事故就不會發生了。

在我國，2002年國家標準化管理委員會針對浴室場所就發布了強制性國家標準GB 16895.13-2002《建筑物電氣裝置第7部分：特殊裝置或場所的要求第701節：裝有浴盆或淋浴盆的場所》（現在這個標準已經被強制性國家標準GB 16895.13-2012 《低壓電氣裝置第7-701部分：特殊裝置或場所的要求裝有浴盆和淋浴的場所》代替；這個標準等同采用國際標準IEC 60364-7-701：2006標準），這個標準對浴室內的電氣安全防護和電氣設備安裝，在前面所述的標準的基礎上補充了具體詳細的規定，這些規定也是應該嚴格遵守的。

現在，在我國有一些地方，給居民供電的電氣線路，在居民家中只是二根線（相線和中性線），沒有做接地極和接地線。這樣的系統是很危險的。在這樣的系統里，居民的電冰箱、洗衣機的電源線接地插腳就沒有地方連接，一旦電冰箱、洗衣機發生接地故障，電冰箱、洗衣機的外殼就會帶電，很容易發生觸電危險！所以這樣的線路一定要改造，增加接地極和接地線才能保證居民的安全（在本文最后的“結語”中我會談到具體做法）。

事故防范

對于建筑物的管理和維護人員應該注意：在TT系統的設計、運行和維護中，一定要按照有關標準的規定，在每一級和每個回路安裝漏電保護開關。

另外，需要說明的是，如果一旦漏電保護開關動作跳閘。維修人員一定應該去查找接地故障點，排除故障，才能保證安全?？墒窃诂F(xiàn)實生活中，有的維修人員在漏電保護開關動作跳閘后并沒有意識到接地故障的存在，單純?yōu)闈M足能供上電，竟然將漏電保護開關拆除，這就埋伏下了極大的安全隱患，是非常錯誤的。

對于住宅中的居民，可以按照上述有關規定檢查自己的住宅樓是否符合要求，以免一旦發生故障造成危險。
