前段時間，發表多篇關于剩余電流動作保護的文章，得到不少朋友的關注，并希望講解三相線路中剩余電流動作保護電器（RCD）如何接線？本文主要說明這個問題，任然按照單相剩余電流動作保護電器接線是思路做出分析。

相關文章：

剩余電流動作保護電器的接線；

剩余電流動作保護電器的類型和應用；

小調查：潛水泵是否需要設剩余電流動作保護？

小問題，大討論——分體空調供電的插座回路是否需要設置剩余電流保護？

壁掛式空調電源插座需不需要設置剩余電流動作保護電器？

這樣表述更準確！——剩余電流動作保護功能

公布結果：防火剩余電流動作報警系統使用情況調查結果

調查：防火剩余電流動作報警系統使用情況調查

1、TN-S系統

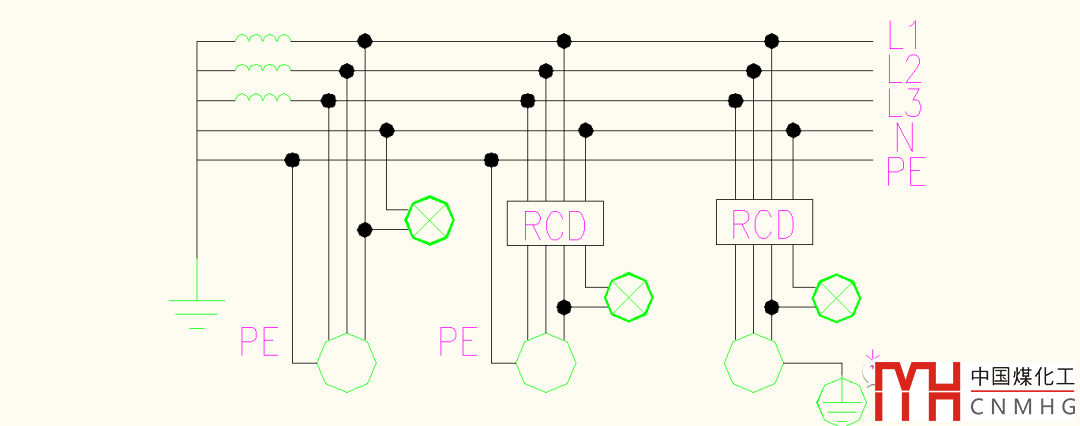

圖1為TN-S的常用接線，L1、L2、L3為相線，N為中性線，PE為保護線，這些大家比較熟悉。左側用電設備沒有采用RCD保護，暫且不表。

中間燈具和末端的設備均采用RCD保護，一般不推薦如此用法，而希望照明回路和非照明回路分開，這時的應用需要核算用電設備正常泄漏電流，防止RCD誤動作。PE線不能穿過零序電流互感器。

右側設備也均采用了RCD保護，與中間設備回路不同的是設備外殼直接接地，而沒有接PE。

圖1 TN-S系統的接線

2、TN-C-S系統

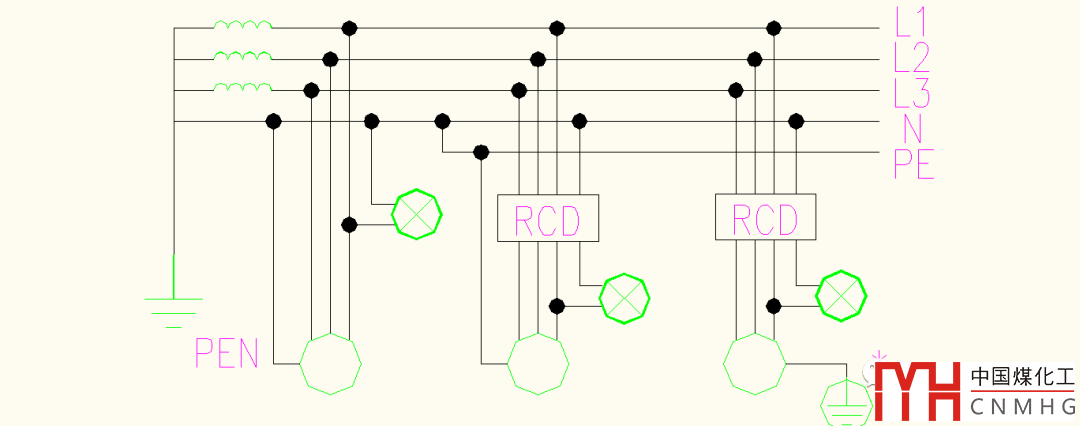

如圖2所示，L1、L2、L3為相線，N為中性線，PE為保護線，PEN為保護中性線。左側用電設備也沒有采用RCD保護，本質上采用的是接零保護，因為設備外殼接PEN線，而PEN實質上也就是N線。

中間和右側的燈具、設備同樣采用RCD保護，同樣要求PE線不穿過零序電流互感器，兩者的區別為：中間設備外殼接PE線，而右側設備外殼直接接地。同樣不推薦如此用法，因為照明與設備混合回路及保護，負荷性質不同，建議分開設置。同時需要核算用電設備正常泄漏電流，防止誤動作。

圖2 TN-C-S系統的接線

3、TT系統

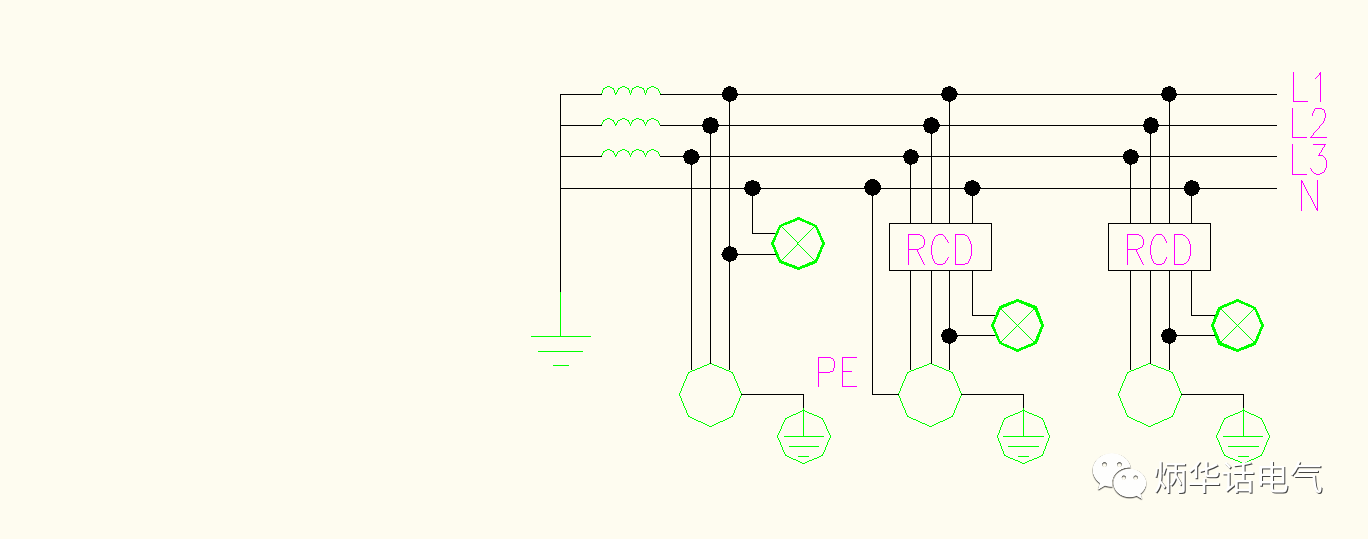

如圖3所示，左側用電設備同樣沒有采用RCD保護，暫且不說；中間和右側線路燈具、末端設備采用RCD保護，中間回路的設備外殼接PE線，而右側設備的外殼直接接地。

圖3 TT系統的接線

應該說明，上述各種系統，圖中所有的接地線或PE線均不能穿過RCD的零序電流互感器，否則會影響RCD造成工作；零序電流互感器內只能穿過帶電導體，L1、L2、L3、N。
