這是2019年第一個問答，該問題具有普遍性，應用范圍廣。

最近，有朋友問：為什么照明配電箱的照明回路多用16A的微型斷路器？

下面從以下幾個方面回答這個問題。

照明回路所帶光源數量是有限制的

根據《建筑照明設計標準》GB50034-2013第7.2.4條有規定，正常照明單相分支回路的電流不宜大于16A，所接光源數或發光二極管燈具數不宜超過25個。這條規定決定了照明回路供電半徑是有一定范圍的，供電容量是有限制的。滿打滿算16A極限帶3.5kVA的負荷，考慮到配電箱內發熱、功率因數小于1等因素的影響，實際照明回路所帶負荷要大打折扣，一般不要超過2.5kW。

末端照明配電箱照明回路所采用的導線截面是有要求的

以《住宅設計規范》GB50096-2011為例，第8.7.2條第2款規定，導線應采用銅芯絕緣線，每套住宅進戶線截面不應小于10mm2，分支回路截面不應小于2.5mm2。2.5mm2銅芯絕緣線的載流量見圖1和圖2（取自《建筑電氣常用數據》04DX101-1）。

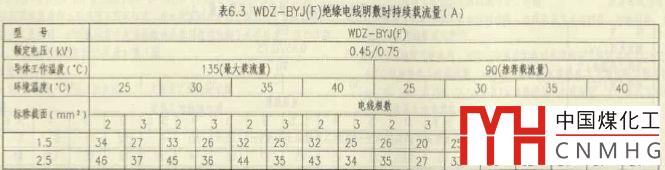

圖1 WDZ-BYJ(F)導線載流量

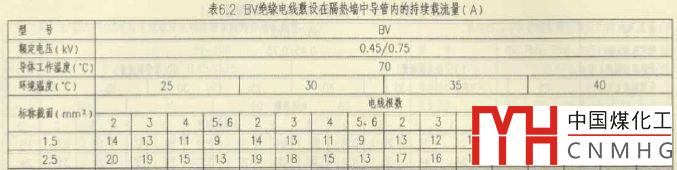

圖2 BV導線隔熱墻中傳導管載流量

可以看出，WDZ-BYJ(F)導線具有較高的載流量，2.5mm2銅芯導線的載流量大于20A，與16A斷路器有比較好的保護配合，這種配合是必須的，當發生短路故障時斷路器跳閘之前，導線有足夠能力承受較大的故障電流。與2.5mm2銅芯導線配合的斷路器上限值就是16A。

適應性和經濟性也是重要因素

滿足保護配合要求不僅僅是16A微型斷路器，10、6A，甚至更低規格的微型斷路器都可以滿足上述保護配合要求，但為什么工程實際中多用16A呢？

適應性是一個因素，使用過程中用電負荷會發生變化，例如重新裝修后可能會增加一些燈具，這樣末端照明系統可以適應這種變化，不比更改系統。

另外還要考慮經濟性問題。6A及以下規格的微型斷路器價格相對較高，經濟性沒有優勢。

綜上所述，末端照明配電箱照明回路多采用16A微型斷路器配銅芯導線2.5mm2。

少數情況下也有例外，GB50034-2013第7.2.4條另有規定，當連接建筑裝飾性組合燈具時，回路電流不宜大于25A，光源數不宜超過60個；連接高強度氣體放電燈的單相分支回路的電流不宜大于25A。這種應用例如大型花燈、吊燈、大功率體育照明燈等等，此時不受16A的限制，但保護配合必須滿足。
