重要的電力系統“四性”
1 電力系統的“四性”概念
電力系統的“四性”對系統至關重要，GB／T 2900.87—2011／IEC 60050—617：2009《電工術語 電力市場》給出具體定義，詳見表1所示。
表1電力系統的“四性”概念
| 名稱 | 定義 | 說明 | |
| 中文 | 英文 | ||
| 可靠性 | reliability | 在給定條件下和給定時間間隔內，電力系統能夠完成所要求的功能的概率。 |
|
| 安全性 | security |
電力系統在運行中發生異常的情況下，不致引起損失負荷、系統元件所受應力超過額定值、母線電壓或系統頻率超出允許范圍、失穩、電壓崩潰或相繼跳閘等后果的能力 |
|
| 穩定性 | stability |
電力系統受擾動(例如功率或阻抗變化)后恢復或維持穩態的能力，具體表現為各發電機同步運行且電力供應的質量保持在可接受的水平 |
|
| 充裕性 | adequacy |
考慮到系統元件的各種計劃和非計劃停運情況，電力系統仍能保持系統元件運行在額定值內，母線電壓和系統頻率在允許范圍的穩態工況下向客戶提供全部所需的電力和電量的能力 |
這種能力可以用一種或幾種適合的指標來度量。 |
2 可靠性
由于建筑電氣處于電力系統的末端，我們只對“四性”中的可靠性和充裕性還算熟悉，談不上非常熟悉。下面先討論可靠性問題。

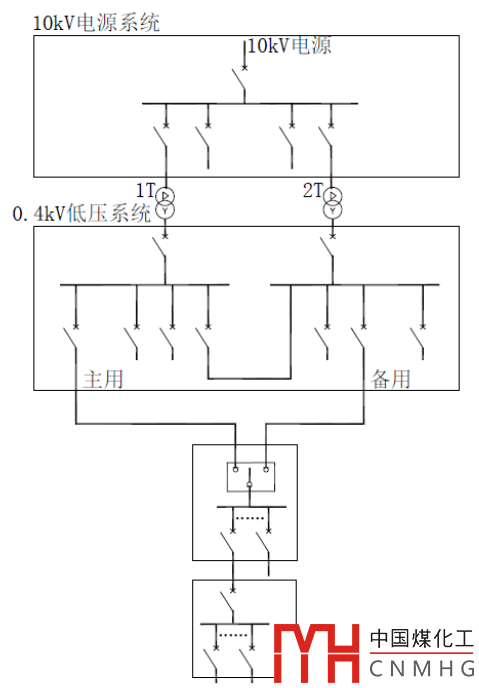

圖1 一路10kV電源系統簡圖

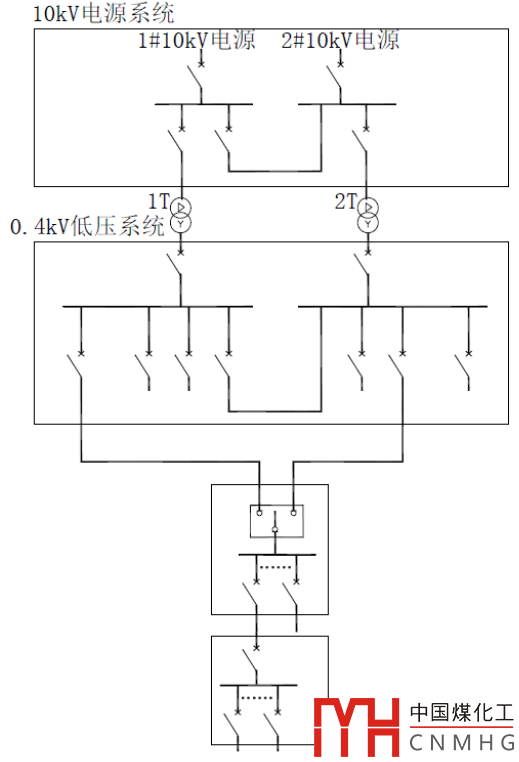

圖2 二路10kV電源系統簡圖
圖1為一路10kV電源進線的系統簡圖，用于三級負荷的項目；圖2為二路10kV電源進線的系統簡圖，用于二級及以上等級負荷的項目。這兩個方案均為民用建筑中常用的系統方案。根據中電聯公布的數據進行計算得出北京地區兩個方案的可靠性參數，如表2所示。
表2北京地區可靠性數據
|
系統方案編號 |
圖1、單路10kV供電 |
圖2、雙路10kV供電 |
|
|
北京地區1.82hr/y,0.2036f/y |
供電可靠性指標ASAI |
99.9531% |
99.9830% |
|
用戶每年平均停電次數 SAIFI( f/y) |
0.2967 |
0.0795 |
|
|
用戶每年平均停電時間 SAIDI(hr / customer.yr) |
4.1049 |
1.4921 |
|
對于低壓終端負荷而言，從表中可以得出：
-
雙路10kV電源可靠性比單路10kV電源略高；
-
年平均停電次數，雙路10kV電源比單路10kV電源的系統減少73%；
-
用戶每年平均停電時間，雙路10kV電源比單路10kV電源的系統減少64%。
由此可見，一級負荷的用戶采用雙路電源供電可以有效地提高供電可靠性，減少停電時間和停電次數。
請參閱相關文章：
系統的可靠性與經濟性要平衡；
可靠性，有數字說話。
3 充裕性
充裕性就是我們所說的冗余，電力系統中經常講的N-1、N-2，下面通過示例進行說明。
N-1系指電力系統的N 個元件中的任一獨立元件發生故障而被切除后，應不造成因其他線路過負荷跳閘而導致用戶停電，不破壞系統的穩定性，不出現電壓崩潰等事故。
N-1要求比較高，圖2方案滿足N-1的要求，圖1方案則不滿足N-1要求。

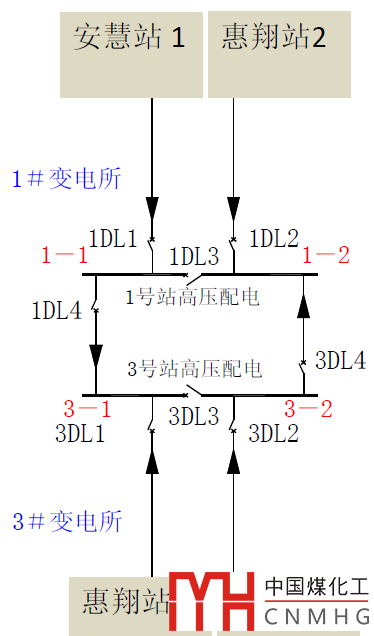

圖3 國家體育場“鳥巢”供電系統方案
國家體育場采用4路10kV電源供電，兩兩一組，組內設母聯，站間設站聯，滿足N-2原則，可靠性進一步提高。類似的，國家大劇院也滿足N-2原則。
請參閱：
4 總結
在電力系統中，可靠性、安全性、穩定性、充裕性是非常重要的特性，而民用建筑對可靠性、充裕性更加關注！
