不理解這張表別談節能
時間：2020-07-13
來源：炳華話電氣
瀏覽：
民用建筑中經常采用干式變壓器，國標GB/T 10228-2015《干式電力變壓器技術參數和要求》中的性能參數是該標準的核心，以6kV、10kV 無勵磁調壓配電變壓器為例，如表1所示。如果不理解這張表還談何節能！
| 表1 6kV、10kV 無勵磁調壓配電變壓器 | |||||||
| 額定容量 | 空載損耗 | 負載損耗（kW） | 空載電流 | 短路阻抗 | 高壓分接范圍 | ||
| kVA | kW | 130℃（B） (100℃) |
155℃（F） （120℃） |
180℃（H） (145℃) |
% | % | % |
| 100 | 0.4 | 1.48 | 1.57 | 1.69 | 1.5 | 4 | ±2.5 ±5 |
| 125 | 0.47 | 1.74 | 1.85 | 1.98 | 1.3 | ||
| 160 | 0.54 | 2 | 2.13 | 2.28 | 1.3 | ||
| 200 | 0.62 | 2.37 | 2.53 | 2.71 | 1.1 | ±2×2.5 ±5 |
|
| 250 | 0.72 | 2.59 | 2.76 | 2.96 | 1.1 | ||
| 315 | 0.88 | 3.27 | 3.47 | 3.73 | 1 | ||
| 400 | 0.98 | 3.75 | 3.99 | 4.28 | 1 | ||
| 500 | 1.16 | 4.59 | 4.88 | 5.23 | 1 | ||
| 630 | 1.34 | 5.53 | 5.88 | 6.29 | 0.85 | ||
| 630 | 1.3 | 5.61 | 5.96 | 6.4 | 0.85 | 6 | |
| 800 | 1.52 | 6.55 | 6.96 | 7.46 | 0.85 | ||
| 1000 | 1.77 | 7.65 | 8.13 | 8.76 | 0.85 | ||
| 1250 | 2.09 | 9.1 | 9.69 | 10.3 | 0.85 | ||
| 1600 | 2.45 | 11 | 11.7 | 12.5 | 0.85 | ||
| 2000 | 3.05 | 13.6 | 14.4 | 15.5 | 0.7 | ||
| 2500 | 3.6 | 16.1 | 17.1 | 18.4 | 0.7 | ||
| 1600 | 2.45 | 12.2 | 12.9 | 13.9 | 0.85 | 8 | |
| 2000 | 3.05 | 15 | 15.9 | 17.1 | 0.7 | ||
| 2500 | 3.6 | 17.7 | 18.8 | 20.2 | 0.7 | ||
| 注1：高壓為6、6.3、6.6、10、10.5、11kV，低壓為0.4kV； 2、變壓器聯接組為Dyn11、Yyn0. |
|||||||
我們仔細分析變壓器的空載損耗和負載損耗，可以得出許多有趣的結論。

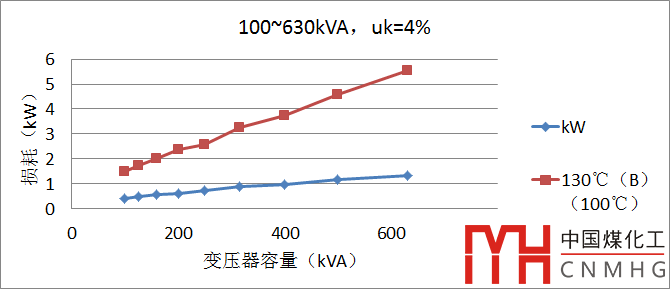

圖1 變壓器容量100~630kVA、阻抗電壓uk=4%的空載損耗（Po）和負載損耗（Pk）
圖1為變壓器容量100~630kVA、阻抗電壓uk=4%的空載損耗和負載損耗，其中負載損耗為變壓器絕緣等級為B級的數據。變壓器容量增加，Po和Pk近似線性增加，但斜率不同。很明顯，負載損耗Pk遠遠高于空載損耗Po（參見圖2），因此，變壓器的負荷率對節能意義非常大。

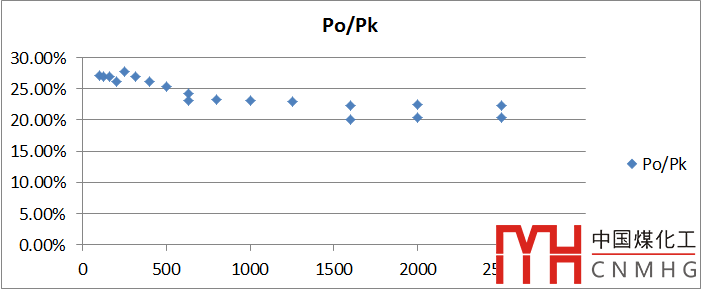

圖2 變壓器的空載損耗與負載損耗之比

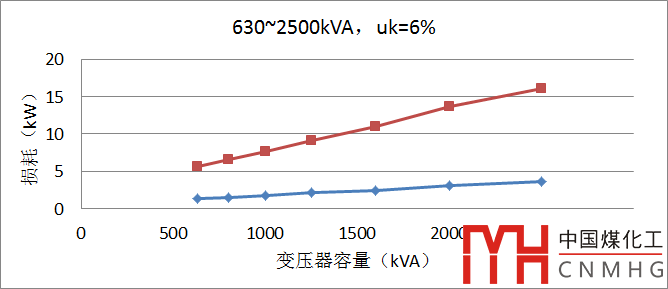

同樣，當變壓器的阻抗電壓為6%，其容量與空載損耗、負載損耗有相似的關系。參見圖3，紅色曲線為Pk，藍色曲線為Po。
圖3 變壓器容量630~2500kVA、阻抗電壓uk=6%的空載損耗（Po）和負載損耗（Pk）
因此，變壓器容量增加，空載損耗Po和負載損耗Pk近似線性增加；負載損耗Pk遠遠高于空載損耗Po，Po≈（20~27）%.Pk。變壓器負荷率對節能意義較大。
