你的消防用電設備系統方案合適嗎?
《建筑防火設計規范》GB 50016-2014第10.1.6條是強制性條文,條文規定,消防用電設備應采用專用的供電回路,當建筑內的生產、生活用電被切斷時,應仍能保證消防用電。備用消防電源的供電時間和容量,應滿足該建筑火災延續時間內各消防用電設備的要求。
對該條的理解筆者在之前的“炳華話電氣”里做過分析。下面重點討論消防用電設備的專用供電回路,及切除非消防用電后仍能保證消防用電的實現方案。
需要申明:實現規范第10.1.6條的功能有許多方案,本文僅列舉出六個方案供電討論。
方案1:

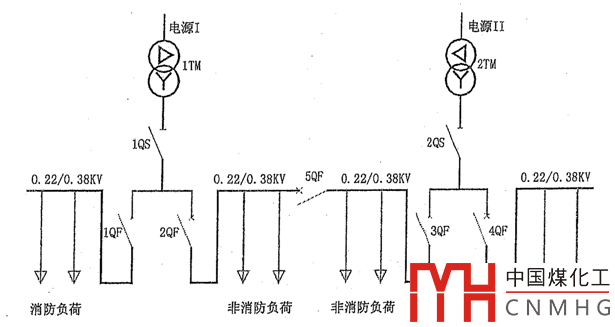

圖1 消防負荷與非消防負荷分組供電
方案1將消防負荷與非消防負荷分組供電,分組明確,系統簡潔。非消防負荷設有總斷路器2QF和3QF,并設有母聯斷路器5QF。消防負荷自有消防母線,分別通過消防負荷總斷路器1QF和4QF與主母線聯絡,消防負荷不設母聯。
火災時通過分?jǐn)?QF和3QF斷路器實現切除非消防負荷,“切非”操作簡單、方便,便于緊急情況下消防隊員操作。
方案2:

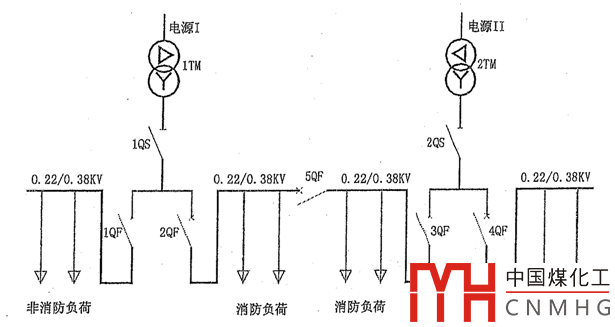

方案2與方案1類似,也將消防負荷與非消防負荷分組供電,系統簡潔。與方案1相反,消防負荷設有總斷路器2QF和3QF,并設有母聯斷路器5QF,提高了消防負荷供電的靈活性。非消防負荷為單獨的母線,分別通過總斷路器1QF和4QF與主母線聯絡,非消防負荷不設母聯。
火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷,“切非”操作同樣簡單、方便,便于緊急情況下消防隊員操作。
方案3:

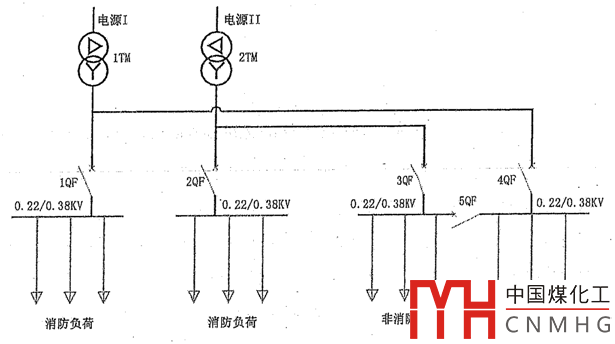

方案3也為消防負荷與非消防負荷的分組供電方案,兩類負荷自變壓器低壓側各自形成兩個低壓供電方案,分組清晰。非消防負荷設有總斷路器3QF和4QF,并設有母聯斷路器5QF。消防負荷的總斷路器為1QF和2QF,圖示沒有母聯,也可設母聯。
火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷,“切非”操作簡單、方便,便于緊急情況下消防隊員操作。
使用該方案時,應注意以下問題:由于消防負荷平時不使用,或使用容量很小,長期以往有可能造成消防配電系統的設備、線路等絕緣下降(因項目、地區而異)。按照相關要求,需定期檢測線路和設備的絕緣。
方案4:

方案4與方案2相類似,但比方案2更簡潔、簡單。
火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷,顯然,“切非”操作非常簡單、便利,緊急情況下消防隊員很容易操作。
方案5:

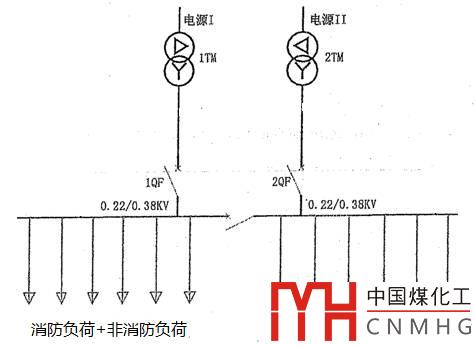

方案5,消防負荷與非消防負荷混合在同一母線段上,沒有上面各方案采用分組供電。好處是系統極其簡單,造價低。但火災時“切非”比較復雜,非消防負荷回路需配分勵脫扣器,對設計、板廠、調試等要求很高。
方案6:

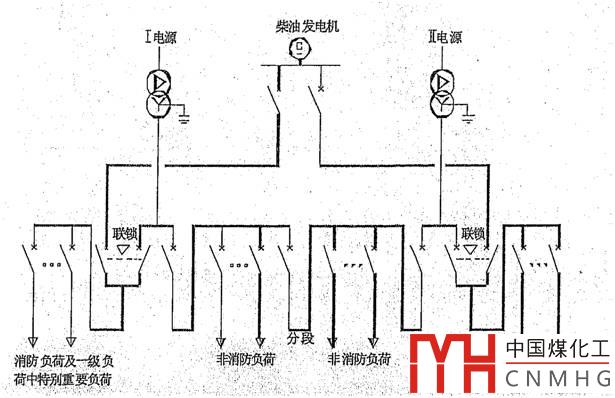

方案6是在方案1基礎上增加自備電源,對消防負荷、一級負荷中特別重要負荷提供第三電源,自備電源與市電之間設置聯鎖,防止誤并列。
可以類推,方案2~5也可增加自備電源。
結論:
1、方案有多種多樣,遠不止上述六種;
2、上述方案沒有好壞之分,只要用到合適的場所、揚長避短就是好方案。
-
